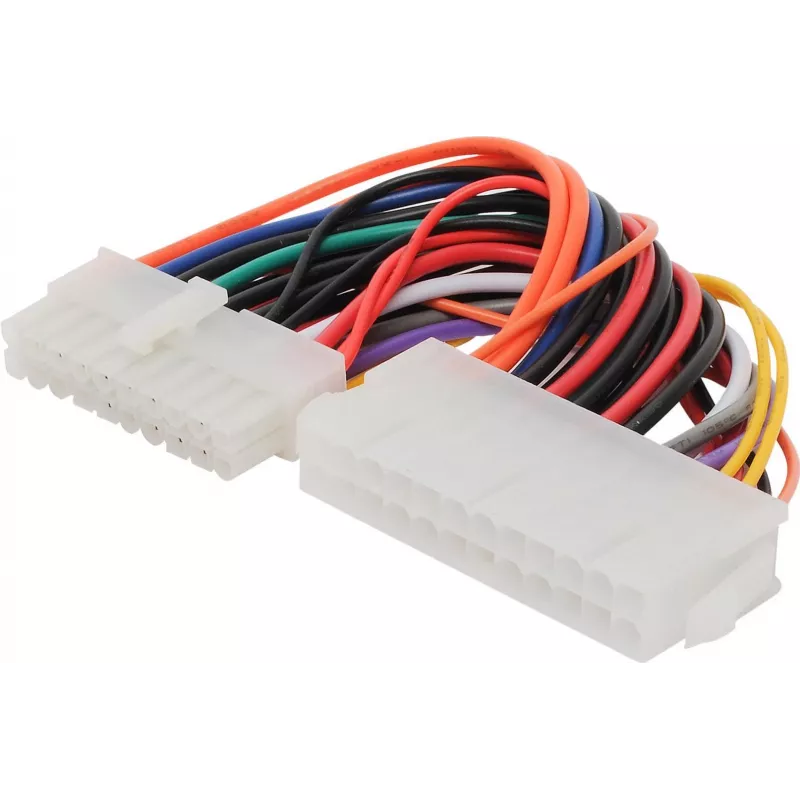

ATX adapterio kabelis ShiverPeaks 78228-HQ — 24 kontaktų į 20 kontaktų maitinimo adapteris

ShiverPeaks 24 kontaktų į 20 kontaktų maitinimo adapterio kabelis konvertuoja šiuolaikinio 24 kontaktų ATX maitinimo šaltinio jungtį į 20 kontaktų pagrindinės plokštės kištuką. Tai trumpas, fiksuotai sujungtas adapteris, skirtas suderinamumui tarp dabartinių maitinimo šaltinių ir senesnių 20 kontaktų pagrindinių plokščių užtikrinti, nekeičiant maitinimo šaltinio vidaus. Kabelis užtikrina tiesioginį fizinį sujungimą ir yra naudingas atnaujinant aparatinę įrangą, atliekant remontą, testavimą bei situacijose, kai senesnę pagrindinę plokštę reikia maitinti šiuolaikiniu maitinimo šaltiniu.

Privalumai

Šis adapterio kabelis užtikrina paprastą ir tiesioginį konvertavimą iš 24 kontaktų ATX jungties į 20 kontaktų kištuką, išlaikant kontaktų tvarką ir pagrindines maitinimo linijas, reikalingas senesnėms pagrindinėms plokštėms. Dėl trumpo ilgio sumažėja kabelių netvarka kompiuterio korpuse ir supaprastėja signalo kelias. Adapteriui nereikia tvarkyklių ar konfigūravimo, jį galima greitai prijungti montuojant, taisant ar atliekant diagnostiką.

Tinka

• Senesnių pagrindinių plokščių, naudojančių 20 kontaktų ATX maitinimo jungtį, atnaujinimui ar testavimui
• Sistemų taisymui, kai Originaliiaus 20 kontaktų maitinimo kabelio nėra
• Suderinamumo užtikrinimui tarp šiuolaikinių 24 kontaktų maitinimo šaltinių ir senesnės kompiuterinės įrangos
• Testavimui ant stendo ir diagnostikai, kai reikalingas laikinas adapterio prijungimas

Pagrindinės specifikacijos

• Jungties tipas: 24 kontaktų ATX (moteriška) į 20 kontaktų ATX (vyriška)
• Kabelio ilgis: apytiksliai 0,15 m
• Laidų išvedžiojimas: fiksuotas kontaktų atitikmenų išdėstymas standartinėms ATX maitinimo linijoms
• Naudojimas: pasyvus adapteris be įtampos reguliavimo ar papildomos elektronikos
• Konstrukcija: lieti plastikiniai korpusai su užspaudžiamais kontaktais

Kaip naudoti

Prieš jungdami adapterį, išjunkite maitinimą ir atjunkite maitinimo šaltinį bei sistemą. Sulygiuokite 24 kontaktų maitinimo šaltinio jungtį su adapterio 24 kontaktų lizdu ir įkiškite, kol užsifiksuos. Tada sulygiuokite 20 kontaktų kištuką su pagrindinės plokštės maitinimo lizdu ir spauskite, kol tvirtai įsistatys. Įsitikinkite, kad kontaktai visiškai susijungę ir kad jokie laidai nėra prispausti. Po prijungimo vėl įjunkite maitinimą ir sistemą, kad patikrintumėte stabilų veikimą.

Rekomendacijos

Šį adapterį naudokite tik su suderinamais ATX maitinimo šaltiniais ir 20 kontaktų pagrindinėmis plokštėmis. Nepasikliaukite adapteriu nuolatiniams elektriniams pakeitimams arba siekdami apeiti trūkstamas būtinas maitinimo linijas nestandartinėse plokštėse. Ilgalaikiam įrengimui ar sistemoms, kurioms reikia papildomų maitinimo linijų (pavyzdžiui, didelės srovės procesoriaus ar PCIe linijų), naudokite maitinimo šaltinį ir laidus, skirtus konkrečiam pagrindinės plokštės formos faktoriui.
