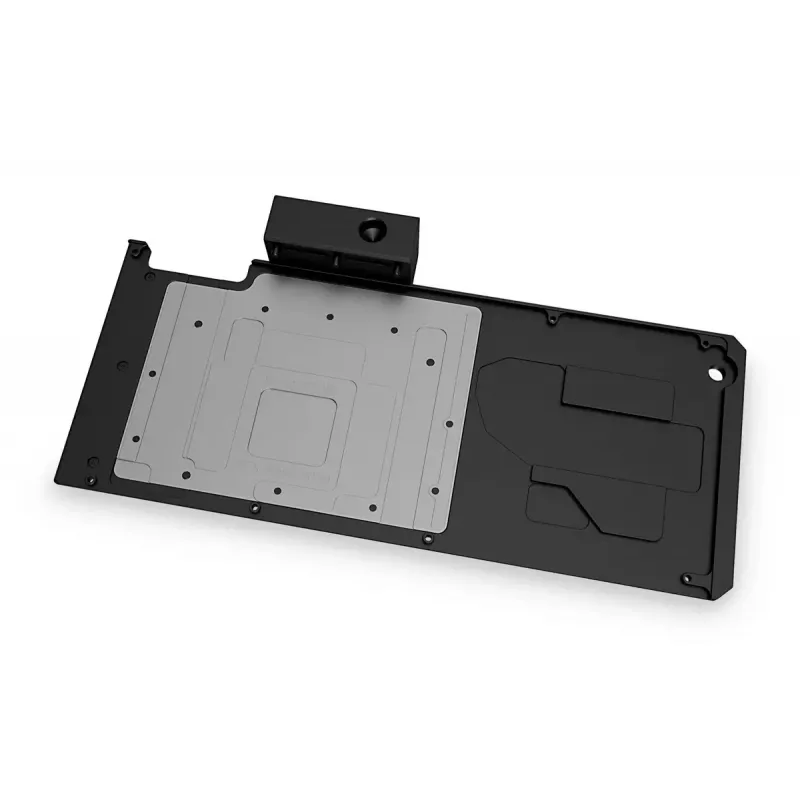

Atgalinė plokštė EK Water Blocks 3831109849651 Acetal Copper POM Juoda

EK-Quantum Vector FTW3 RTX 3080/3090 Active Backplate - Acetal yra dviejų dalių skysčiu aušinama atgalinė plokštė, skirta aktyviai vėsinti EVGA GeForce RTX 3080 ir 3090 FTW3 GPU galinę pusę. Ji integruojama su EK-Quantum Vector FTW3 vandens blokais per pakaitinį jungiamąjį gnybtą, todėl vandens blokas ir aktyvioji atgalinė plokštė veikia kaip viena kilpinė sistema, sumažinant papildomų vamzdelių poreikį ir supaprastinant aušinimo kontūrą. Šis mazgas nukreiptas į PCB karštuosius taškus, VRM zonas ir, kur taikoma, galinės pusės VRAM, kad pagerintų bendrą šilumos pašalinimą iš vaizdo plokštės.

Privalumai

Aktyvioji atgalinė plokštė užtikrina tiesioginį aušinimą virš kritinių komponentų, nukreipdama aušinimo skystį per vidinę briaunų matricos struktūrą su aštuoniais plačiais kanalais, kurie išlaiko mažą srauto pasipriešinimą. Jos pagrindas yra CNC būdu apdirbtas iš nikeliuoto elektrolitinio vario, kad būtų užtikrintas efektyvus šilumos laidumas, o viršutinis dangtis pagamintas iš juodo POM acetalo, o likusios išorinės dalys – iš juodo anoduoto aliuminio, kuris nesiliečia su aušinimo skysčiu. EPDM sandarinimo žiedai užtikrina sandarumą, o acetaliniai gnybtai atitinka viršutinį dangtį, suteikdami vientisą išvaizdą. Integruotas gnybtas sumažina jungiamųjų detalių skaičių, sujungdamas įleidimo ir išleidimo angas į vieną bendrą korpusą su Vector vandens bloku.

Tinka

• EVGA GeForce RTX 3080 FTW3 vaizdo plokštėms
• EVGA GeForce RTX 3090 FTW3 vaizdo plokštėms
• Individualiems skysčio aušinimo kontūrams, kur pageidaujama mažiau vamzdelių ir kompaktiško išdėstymo

Pagrindinės specifikacijos

• Suderinamumas: EK-Quantum Vector FTW3 RTX 3080/3090 vandens blokai ir EVGA FTW3 RTX 3080/3090 GPU
• Medžiagos: nikeliuoto elektrolitinio vario pagrindas, juodas POM (acetalo) viršus, juodas anoduotas aliuminis išorė
• Vidinis dizainas: briaunų matrica su 8 plačiais kanalais mažam srauto pasipriešinimui
• Sandarinimas: EPDM sandarinimo žiedai
• Komplektuojami priedai: tvirtinimo varžtai, veržlės ir poveržlės; 1x nikeliuotas žalvarinis kamštis G1/4"; EK-Loop daugiafunkcis šešiabriaunis raktas (6 mm, 8 mm, 9 mm); termo pagalvėlės
• Matmenys (apytiksliai): plotis 303 mm, gylis 37,8 mm, aukštis 151 mm

Kaip naudoti

Nuimkite standartinį gnybtą, tiekiamą su Vector vandens bloku, ir sumontuokite pakaitinį gnybtą, tiekiamą su Vector Active Backplate, kad sujungtumėte abu blokus į vieną įrenginį. Pritvirtinkite aktyviąją atgalinę plokštę ant GPU PCB, naudodami komplekte esančius varžtus, veržles ir poveržles, laikydamiesi gamintojo nurodymų dėl priveržimo momento. Prieš tvirtindami atgalinę plokštę, uždėkite termo pagalvėles ten, kur reikia, ant PCB karštųjų taškų ir VRM zonų. Prijunkite sujungtą įleidimo ir išleidimo angą prie skysčio aušinimo kontūro naudodami standartines G1/4" jungiamąsias detales, užpildykite sistemą ir patikrinkite, ar kontūre nėra nuotėkio, prieš įjungdami sistemą.

Rekomendacijos

Naudokite tik su suderinamais EK-Quantum Vector FTW3 vandens blokais ir EVGA FTW3 RTX 3080/3090 PCB. Patikrinkite, ar termo pagalvėlės tinkamai uždėtos, ir tolygiai priveržkite visas tvirtinimo detales. Po montavimo atlikite sandarumo bandymą, o po pradinio veikimo stebėkite aušinimo skysčio temperatūrą, kad patvirtintumėte laukiamą šiluminį našumą.
