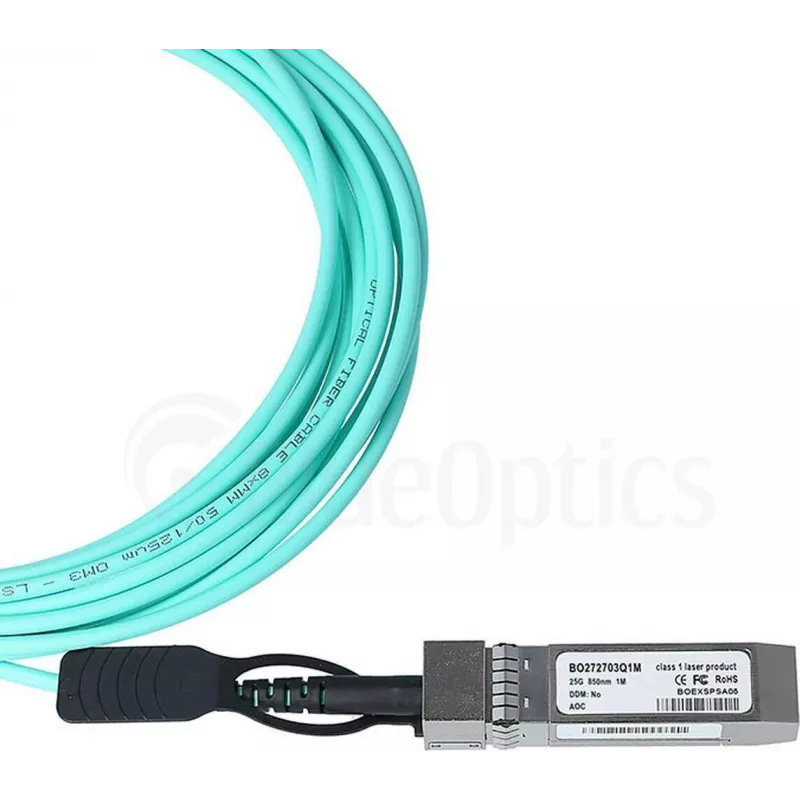

AOC SFP28 CBO 20 m pasyvus AOC kabelis, skirtas Lenovo SFP28-AOC-20M

AOC SFP28 CBO 20 m pasyvus AOC kabelis, skirtas Lenovo SFP28-AOC-20M, yra 20 metrų pasyvus aktyvus optinis kabelis (AOC), sukurtas naudoti su SFP28 prievadais. Šis su BlueOptics suderinamas rinkinys užtikrina trumpojo nuotolio optinį ryšį tarp serverių, komutatorių ir kitų tinklo įrenginių 25 Gbps sparta, kartu sumažindamas energijos suvartojimą ir pašalindamas atskirų siųstuvų-imtuvų poreikį. Kabelis skirtas struktūriniam kabelių tiesimui duomenų centruose, „top-of-rack“ diegimui ir serverio-komutatoriaus jungtims, kai reikalingas fiksuotas 20 m pasyvus AOC.

Privalumai

Pasyvaus AOC konstrukcija užtikrina mažą delsą ir mažesnį energijos suvartojimą, palyginti su aktyviais moduliais, kuriems reikalinga elektrinė-optinė konversija pagrindiniame įrenginyje. Kaip gamykloje surinktas optinis kabelis, jis supaprastina montavimą, integruodamas optinius siųstuvus-imtuvus į vieną „plug-and-play“ įrenginį, taip sumažindamas atskirų SFP28 siųstuvų-imtuvų ir pataisymo kabelių atsargas. Standartizuota SFP28 jungties sąsaja užtikrina suderinamumą su įranga, palaikančia SFP28 pasyvius AOC, leidžiančią patikimas 25 Gbps jungtis trumpojo nuotolio ryšiams stelažų viduje ir tarp gretimų stelažų eilių.

Tinka

• „Top-of-rack“ (ToR) komutatoriaus prie serverio aukštynkryptės jungtys 25 Gbps sparta
• Tarpstelažinės jungtys, kai reikalingas 20 m trumpojo nuotolio ryšys
• Duomenų centrų agregavimo ir „leaf-spine“ architektūros su SFP28 prievadais
• Didelio tankio serverių klasteriai, kuriems reikalingos mažos delsos optinės jungtys

Pagrindinės specifikacijos

• Jungties tipas: SFP28 dvipusė optinė sąsaja
• Ilgis: 20 metrų
• Palaikoma duomenų sparta: 25 Gbps kanalui (SFP28 standartas)
• Kabelio tipas: Pasyvus AOC (gamykloje užbaigtas optinis kabelis su integruotais siųstuvų-imtuvų moduliais)
• Įprastas naudojimas: Trumpojo nuotolio vidinės duomenų centro jungtys
• Delsa: maža, tinkama laikui jautrioms serverių jungtims

Kaip naudoti

Įdiekite 20 m pasyvų AOC, įkišdami kiekvieną SFP28 jungtį į atitinkamą SFP28 prievadą dviejuose tinklo įrenginiuose, kol užsifiksuos skląstis. Įsitikinkite, kad abu įrenginiai palaiko pasyvius AOC modulius ir yra sukonfigūruoti 25 Gbps veikimui. Nereikia jokių atskirų siųstuvų-imtuvų, pataisymo skydelių ar dvipusių šviesolaidinių džemperių; kabelis suteikia vieną ištisinę optinę jungtį. Jei ryšio susitarimas nepavyksta, patikrinkite prievado nustatymus, programinės aparatinės įrangos suderinamumą ir ar pagrindiniai įrenginiai leidžia naudoti trečiųjų šalių pasyvius AOC.

Rekomendacijos

Nutieskite kabelį vengdami aštrių lenkimų ir mechaninio įtempimo; išlaikykite minimalų lenkimo spindulį, rekomenduojamą gamykliniams optiniams mazgams. Naudokite 20 m pasyvų AOC trumpojo nuotolio jungtims stelažų viduje arba tarp gretimų koridorių, o ne tolimojo ryšio linijoms. Patvirtinkite suderinamumą su savo įrangos gamintoju ir, jei taikoma, įjunkite visus prievado nustatymus, reikalingus pasyviam AOC veikimui, kad užtikrintumėte stabilias 25 Gbps jungtis.
