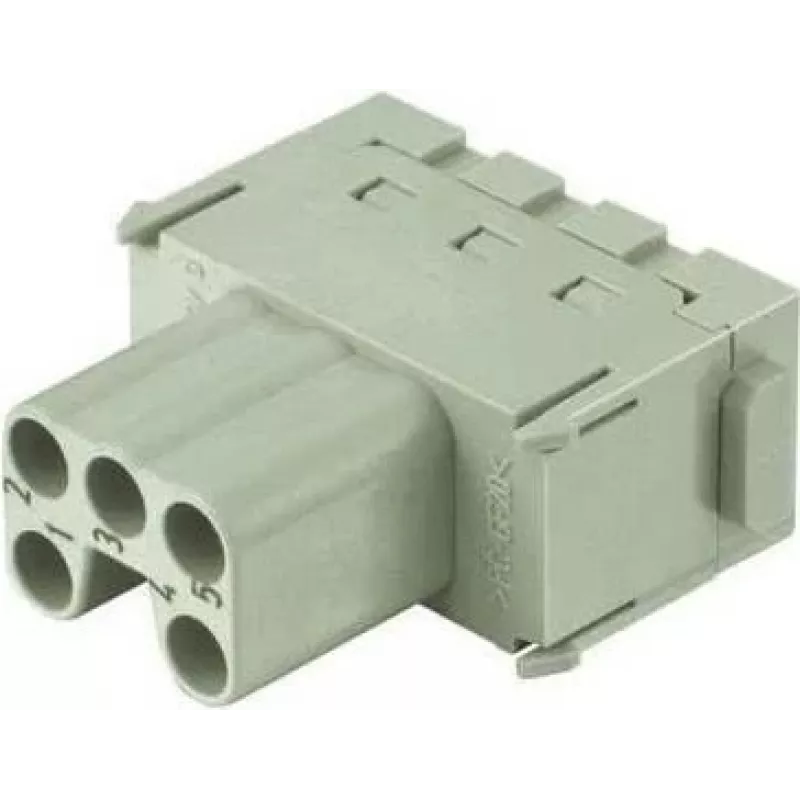

Pramoninė stačiakampė jungtis Han 5 Mod bu-ES 16A, Harting, modelis 09 14 005 2716

Harting Han 5 Mod bu-ES 16A yra pramoninė stačiakampė jungtis, sukurta patikimam galios ir signalų perdavimui mašinose, valdymo spintose ir automatikos įrangoje. Han 5 rėmas priima modulinius intarpus, o bu-ES variantas pritaikytas 16 A srovei, siūlydamas kompaktišką sąsają mišriems elektriniams kontaktams. Konstrukcija užtikrina tvirtą elektrinį kontaktą, saugų mechaninį sujungimą ir suderinamumą su pramoniniais montavimo sprendimais.

Privalumai

Ši jungtis užtikrina stabilų elektrinį veikimą nuolatinio darbo ir pakartotinių sujungimo ciklų metu, naudojant medžiagas ir kontaktų technologiją, parinktą atsparumui dilimui. Jos stačiakampis korpusas leidžia efektyviai išnaudoti erdvę montuojant skyduose ir kabeliuose, išlaikant mechaninį fiksavimą ir aplinkos apsaugą, tinkamą pramoniniam naudojimui. Modulinė koncepcija leidžia derinti signalo ir galios kontaktus viename rėme, mažinant laidų sudėtingumą ir skydo plotą.

Tinka

• Valdymo spintoms ir paskirstymo skydams
• Gamyklų automatizavimui ir gamybos mašinoms
• Pramoninėms pavaroms ir variklių valdymo sistemoms
• Bandymų stendams ir matavimo įrangai
• Maitinimo ir signalo sąsajoms moduliniuose mazguose

Pagrindinės specifikacijos

• Jungties tipas: stačiakampė pramoninė jungtis, galinti priimti modulinius intarpus
• Vardinė srovė: 16 A pagal nurodytą kontakto tipą
• Kontaktų konfigūracija: modulinis galios ir signalo kontaktų derinys (rėmas intarpams)
• Montavimas: skydo išpjova ir (arba) kabelio gaubto sujungimas su mechaniniu fiksatoriumi
• Kontaktų medžiaga ir danga: laidūs metaliniai kontaktai su korozijai atsparia apdaila, užtikrinantys patikimą laidumą
• Darbo aplinka: skirta pramoniniam naudojimui patalpose; tinka valdymo spintų ir mašinų aplinkai
• Mechaninis patvarumas: sukurta pakartotiniams sujungimo ir atjungimo ciklams, įprastiems atliekant techninės priežiūros darbus

Kaip naudoti

Įdėkite Han 5 rėmą į atitinkamą skydo išpjovą arba jungties gaubtą ir pritvirtinkite rekomenduojama montavimo įranga. Pasirinkite ir surinkite modulinius intarpus, atitinkančius reikiamus galios ir signalo kontaktų tipus, tada įstatykite juos į rėmą pagal gamintojo surinkimo nurodymus. Prijunkite laidus prie intarpų kontaktų naudodami nurodytą prijungimo būdą (užspaudžiant, prisukant arba lituojant, priklausomai nuo tipo), užtikrinkite tinkamą laidų išdėstymą ir įtempimo sumažinimą, tada sujunkite jungties puses, kol mechaninis fiksatorius užsifiksuos ir bus užmegzti elektriniai kontaktai.

Rekomendacijos

Laikykitės Harting surinkimo instrukcijų ir sukimo momento verčių kontaktų gnybtams, kad būtų užtikrintas vardinis srovės našumas. Patikrinkite kontaktų įtvirtinimą ir užfiksavimą po surinkimo ir atlikite įprastą patikrą dulkėtoje ar drėgnoje aplinkoje. Naudokite suderinamus jungties gaubtus ir tarpiklius, kur reikia, kad būtų išlaikyta apsauga nuo patekimo ir sumažinta užteršimo ar mechaninio įtempimo rizika.
