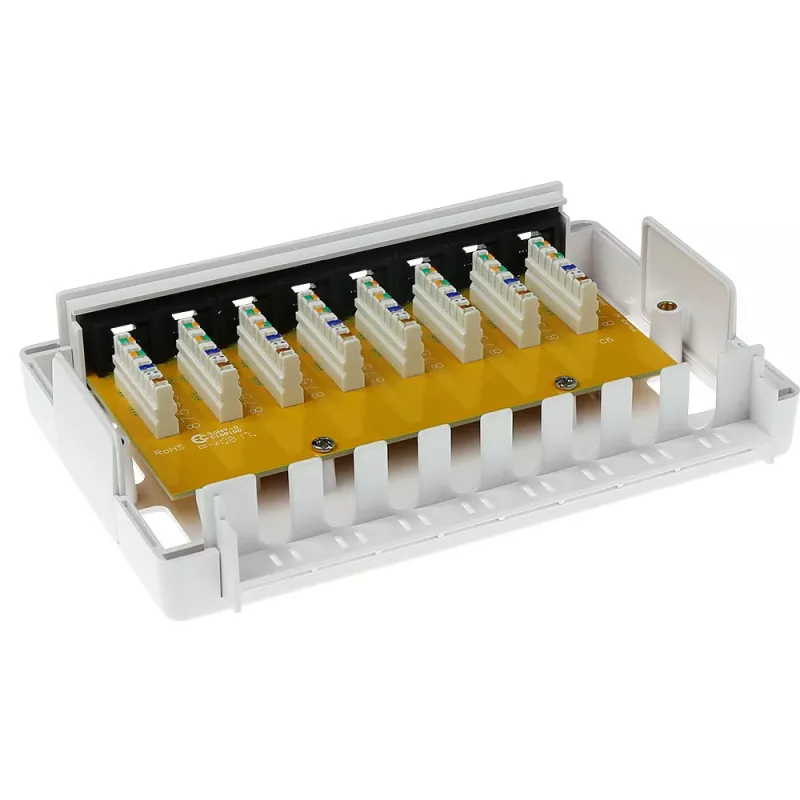

Ant paviršiaus montuojama dėžutė ACT FA6000 — neekranuota 8 prievadų CAT6 išvadinė dėžutė

ACT FA6000 yra ant paviršiaus montuojama dėžutė, skirta aštuoniems neekranuotiems CAT6 keystone lizdams UTP Ethernet jungtims. Kompaktiškas stačiakampis korpusas užtikrina praktišką tvirtinimo tašką tinklo galinėms jungtims ant sienų ar kitų plokščių paviršių, kur įleidžiama instaliacija nėra galima. Skirta struktūriniam kabeliavimui biuruose, serverių patalpose ir namų tinkluose, FA6000 palaiko standartinį CAT6 ryšį, išlaikant atskirus prievadus pasiekiamus pataisymui ir priežiūrai.

Privalumai

ACT FA6000 siūlo erdvę taupantį sprendimą įdiegti iki aštuonių CAT6 prievadų be poreikio atidaryti sienas ar įrengti sienines galines dėžutes. Jo ant paviršiaus montuojama konstrukcija supaprastina instaliaciją ir sumažina darbo laiką, o neekranuota konfigūracija yra suderinama su įprastais UTP CAT6 keystone lizdais ir pataisymo kabeliais. Dėžutė užtikrina tvarkingą kabelių įvedimą ir stabilų pagrindą patikimoms galinėms jungtims, pagerindama vietinių tinklo taškų tvarkingumą ir aptarnavimo galimybes.

Tinka (užduotims / naudojimo atvejams)

• Kelių Ethernet išvadų pridėjimas biuruose ar posėdžių salėse, kur įleidžiama instaliacija yra nepraktiška
• Laikini ar nuolatiniai tinklo taškai serverių patalpose ir tinklo sandėliukuose
• Namų instaliacijos, kurioms reikalingas kompaktiškas ant paviršiaus montuojamas pataisymo sprendimas
• Aplinkos, naudojančios neekranuotą CAT6 struktūrinį kabeliavimą ir standartinius keystone lizdus

Kada gali netikti

FA6000 yra skirtas neekranuotoms (UTP) CAT6 galinėms jungtims; jis netinka, kai reikalingas ekranuotas kabeliavimas (STP/FTP) elektromagnetinei apsaugai. Jei dėl estetinių ar statybos normų reikalavimų reikalingi įleidžiami ar lygiai su paviršiumi montuojami išvadai, ši ant paviršiaus montuojama dėžutė gali neatitikti tų reikalavimų. Korpusas suteikia tvirtinimą keystone lizdams, tačiau neapima pačių lizdų, pataisymo skydelių ar pataisymo laidų.

Pagrindinės specifikacijos

• Suderinamumas: aštuoni neekranuoti CAT6 keystone lizdai (UTP)
• Prievadų skaičius: 8 pozicijos atskiriems keystone moduliams
• Montavimo tipas: ant paviršiaus montuojamas korpusas tvirtinimui prie sienos ar plokščio paviršiaus
• Medžiaga: patvarus nelaidus plastikas, tinkamas vidaus tinklo instaliacijoms
• Pritaikymas: struktūrinio kabeliavimo galinės jungtys LAN, Ethernet pataisymui

Kaip naudoti

Pritvirtinkite ACT FA6000 ant švaraus, plokščio paviršiaus, naudodami tinkamus varžtus ar inkarus pagal pagrindą. Įdiekite CAT6 keystone lizdus į kiekvieną iš aštuonių modulių angų, tada užbaikite UTP kabelių poras ant keystone lizdo pagal pasirinktą laidų sujungimo standartą (T568A ar T568B). Įveskite įeinančius kabelius per numatytus įvedimo taškus, pritvirtinkite perteklinį kabelį dėžutėje, kad išvengtumėte įtempimo galinėse jungtyse, ir uždėkite dėžutės dangtelį. Kai lizdai yra vietoje, galite prijungti pataisymo laidus, kad suteiktumėte tinklo prieigą įrenginiams.

Ką apsvarstyti prieš perkant

• Užtikrinkite, kad planuojate naudoti neekranuotus CAT6 (UTP) keystone lizdus ir kabelius, o ne ekranuotus variantus
• Patikrinkite, ar aštuonių prievadų paviršinis montavimas atitinka jūsų erdvę ir estetinius pageidavimus, palyginti su lygiu montavimu
• Patvirtinkite sienos medžiagą ir tvirtinimo detales, reikalingas saugiam paviršiniam montavimui
• Atkreipkite dėmesį, kad keystone lizdai, pataisymo laidai ir montavimo varžtai paprastai parduodami atskirai

Rekomendacijos

Siekiant patikimo veikimo, laikykitės standartinių CAT6 galinių jungčių praktikų: nuosekliai naudokite tinkamą laidų sujungimo schemą, išlaikykite tinkamą kabelio lenkimo spindulį, kur įmanoma, atskirkite maitinimo ir duomenų kabelius, o po instaliacijos atlikite kabelių testavimą, kad patikrintumėte vientisumą ir veikimą.
