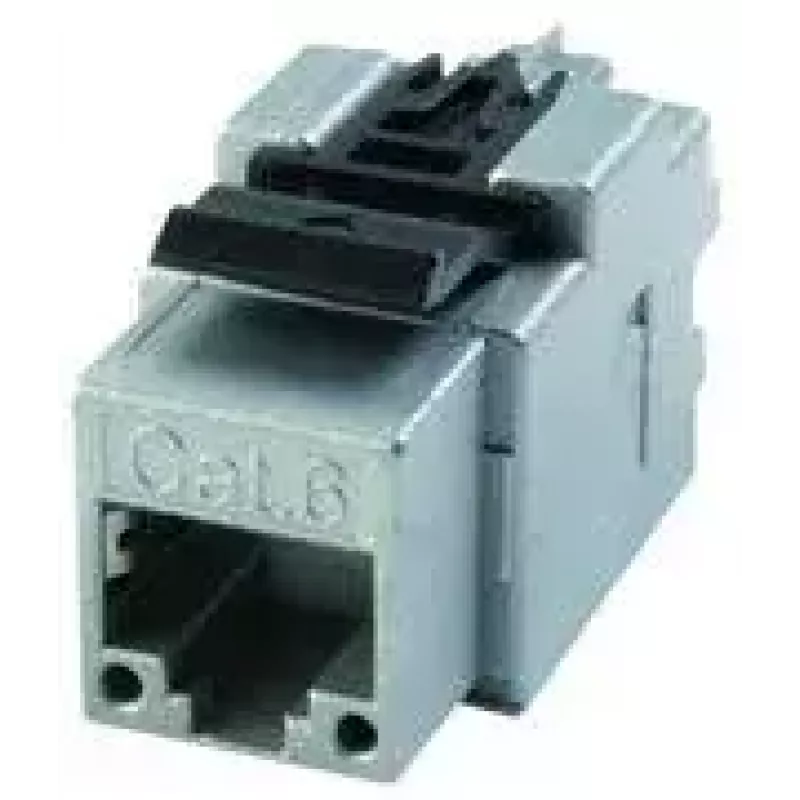

AMJ modulis K Cat.6+ Telegärtner J00029K0036 balta

Telegärtner AMJ modulis K Cat.6+ (MPN J00029K0036, EAN 4018359318413) – tai visiškai ekranuotas metalinis RJ45 modulis, sukurtas 6 kategorijos charakteristikoms struktūrinėje kabelinėje sistemoje. Pagamintas visiškai automatizuotoje gamybos linijoje su proceso metu atliekama kokybės patikra, modulis ir atitinkama mova užtikrina sertifikuotą perdavimo našumą bei tinka standartinėms montavimo išpjovoms ir 19" skydams. IDC užspaudžiamieji kontaktai patikimai priima viengyslius AWG24/1–AWG22/1 laidus ir daugiagyslius AWG26/7–AWG24/7 kabelius; modulis taip pat tinka kurti konsolidavimo taškus su AWG24/7, AWG26/7 ir AWG27/7 kabeliais.

Privalumai

Visiškai ekranuota metalinė konstrukcija užtikrina patikimą duomenų perdavimą ir EMS apsaugą, išlaikant 6 kategorijos perdavimo charakteristikas. Automatizuota gamyba su proceso patikra garantuoja pastovią kokybę ir kartotinius elektrinius parametrus; gaminys sertifikuotas su atjungtu etaloniniu jungikliu tiek RJ45, tiek IDC pusėse. Kompaktiški matmenys (19,3 x 14,7 mm) leidžia suderinamumą su daugeliu centrinių panelių ir 19" skydų sprendimų. IDC kontaktai priima platų laidininkų tipų asortimentą, suteikdami lanksčias montavimo galimybes.

Tinka

• Struktūrinėms kabelinėms sistemoms biuruose ir duomenų centruose, naudojant 6 kategorijos komponentus
• Konsolidavimo taškams, kuriuose AWG24/7, AWG26/7 ar AWG27/7 kabeliai jungiami prie IDC užspaudžiamųjų kontaktų
• Integravimui į centrines paneles ir 19" skydus
• Aplinkoms, kuriose reikalingi ekranuoti RJ45 moduliai geresnei EMS apsaugai

Pagrindinės specifikacijos

• Gaminys: AMJ modulis K Cat.6+
• Prekės ženklas / MPN / EAN: Telegärtner / J00029K0036 / 4018359318413
• Jungties tipas: Visiškai ekranuotas RJ45 modulis (metalinis)
• Kategorija: Cat.6 (atitinka 6 kategorijos specifikacijas pagal ISO/IEC 60603-7-5)
• Matmenys: 19,3 x 14,7 mm
• IDC užspaudimas: viengysliai AWG24/1–AWG22/1; daugiagysliai AWG26/7–AWG24/7
• Perdavimo sertifikatas: atjungtas etaloninis jungiklis tiek RJ45, tiek IDC pusėse

Kaip naudoti

Užspauskite horizontalųjį kabelį prie IDC užspaudžiamojo kontakto, laikydamiesi spalvinio kodo ir gamintojo montavimo instrukcijų. Įspauskite AMJ modulį į atitinkamą terminalo išvadą (TO) arba įstatykite jį į suderinamus 19" skydus ar centrinės panelės išpjovas. Naudojant konsolidavimo taškams, prie RJ45 pusės junkite tinkamus daugiagyslius kabelius (AWG24/7, AWG26/7, AWG27/7). Užtikrinkite tinkamą ekrano tęstinumą įžemindami skydą ar korpusą pagal darbo vietos praktiką.

Rekomendacijos

Montuokite ir užspauskite modulį pagal Telegärtner montavimo instrukcijas ir laikykitės atitinkamų standartų (pavyzdžiui, ISO/IEC 24702 pramoniniams tinklams), kad išlaikytumėte našumą ir aplinkos apsaugą. Sertifikatų, išsamių montavimo nurodymų ir suderinamų jungiklių programų santraukų ieškokite Telegärtner svetainėje.
