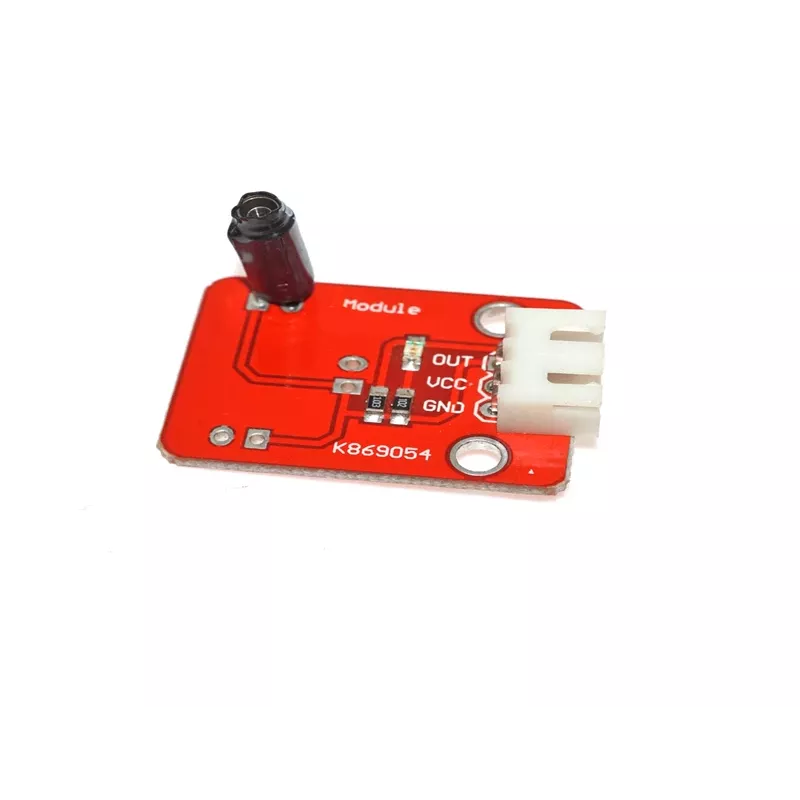

ALLNET 4duino Vibration Sensor Module (ALL_OY_3222-1)

ALLNET 4duino Vibration Sensor Module (ALL_OY_3222-1) yra kompaktiškas ir patikimas skaitmeninis vibracijos detektorius, skirtas Arduino, Raspberry Pi ir kitiems mikrovaldiklių projektams. Pagrįstas SW-420 vibracijos jutikliu ir LM393 komparatoriumi, jis pateikia švarų skaitmeninį išėjimo signalą, kai aptinkama vibracija, todėl idealiai tinka signalizacijos sistemoms, judesio detekcijai ir smūgio jutimui.

Privalumai

Lengvai integruojamas su bet kokiu 3,3 V arba 5 V mikrovaldikliu dėl skaitmeninio TTL išėjimo. Įmontuotas potenciometras leidžia reguliuoti jautrumo slenkstį pagal jūsų poreikius. Mažas energijos suvartojimas ir greitas atsako laikas užtikrina patikimą veikimą baterijomis maitinamose ar realaus laiko sistemose.

Tinka

• Vibracijos ir smūgio detekcijai apsaugos sistemose
• Judėjimo aktyvuojamam apšvietimui ar signalizacijai
• Smūgio jutimui robotikoje ir automatikoje
• Edukaciniams projektams su Arduino ar Raspberry Pi

Pagrindinės specifikacijos

• Jutiklio mikroschema: SW-420
• Komparatoriaus mikroschema: LM393
• Maitinimo įtampa: 3,3 V - 5 V DC
• Išėjimo tipas: Skaitmeninis (DO), aktyvus žemas lygis esant vibracijai
• Jautrumo reguliavimas: Taip, per potenciometrą
• Indikatoriniai LED: Maitinimo ir skaitmeninio išėjimo
• Sąsajos kontaktai: VCC, GND, DO
• Ramybės srovė: ~5 mA
• Aktyvi srovė: ~15 mA
• Tvirtinimo anga: 1x M3
• Modulio matmenys: 32 mm x 14 mm
• Darbinė temperatūra: -10°C iki +50°C

Rekomendacijos

Geriausiems rezultatams modulį tvirtai pritvirtinkite naudodami M3 angą ir sureguliuokite jautrumo potenciometrą, testuodami su konkrečiu vibracijos šaltiniu. Jei reikia, naudokite traukimo rezistorių DO kontakte pagal jūsų mikrovaldiklio reikalavimus.
