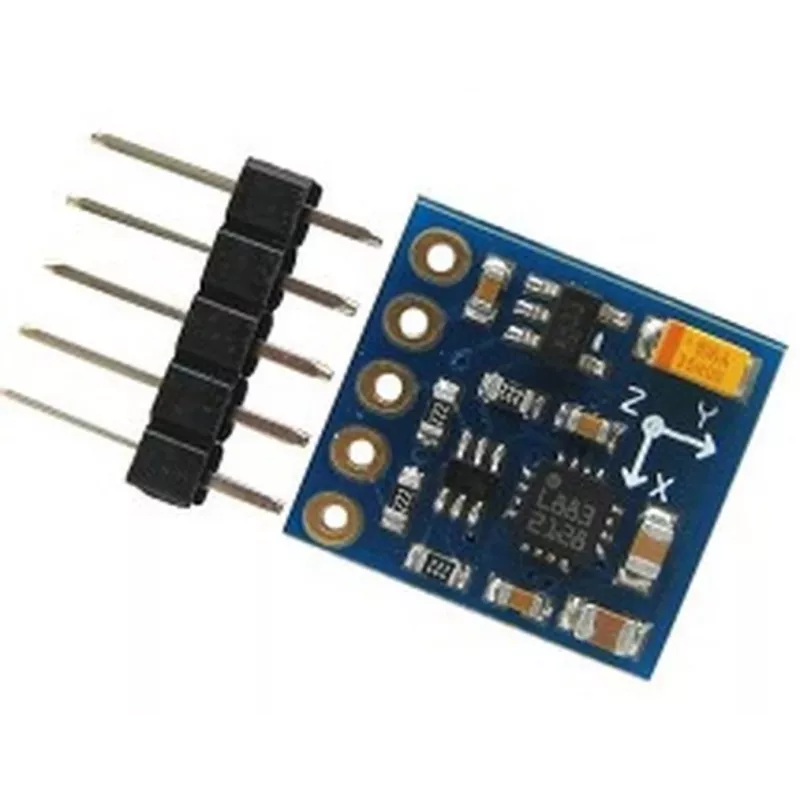

ALLNET 4duino 3 ašių kompaso modulis (ALL_OY_3249-1)

Šis 3 ašių kompaso modulis išsiskiria Honeywell HMC5883L jutikliu, užtikrinančiu patikimą magnetinio lauko matavimą orientacijos ir navigacijos projektams. Jo I2C sąsaja ir 3V–5V darbinė įtampa daro jį lanksčiu pasirinkimu Arduino, Raspberry Pi ir kitoms mikrovaldiklių platformoms.

Pagrindiniai privalumai

• Honeywell HMC5883L 3 ašių magnetometras
• I2C sąsaja (SDA, SCL)
• Platus 3V–5V maitinimo įtampos diapazonas su integruotu stabilizatoriumi
• 12 bitų ADC, užtikrinantis smulkią skyrą
• Pasirenkamas stiprinimas nuo ±1,3 iki ±8,1 Gauso
• Kompaktiška plokštė su tvirtinimo angomis

Kasdienis naudojimas

Prijunkite VCC, GND, SDA ir SCL prie savo mikrovaldiklio, ir modulis teiks krypties duomenis elektroniniam kompasui, robotikai, dronams ir orientacijos jutimo programoms. 5V tolerantiškos I2C linijos palengvina integraciją su 3,3V ir 5V sistemomis.

Visos specifikacijos

• Jutiklio lustas: Honeywell HMC5883L
• Ašys: 3 (X, Y, Z)
• Sąsaja: I2C
• Darbinė įtampa: 3V–5V DC
• Loginė įtampa: 3,3V (5V tolerantiška I2C)
• Magnetinio lauko diapazonas: nuo ±1,3 iki ±8,1 Gauso (pasirenkamas)
• Skyra: 12 bitų ADC
• Išvesties duomenų sparta: iki 160 Hz
• Srovės suvartojimas: 100–200 µA (matavimo režimu)
• Darbinė temperatūra: nuo -30°C iki +85°C
• Tvirtinimo angos: yra

Galutinė pastaba

Kompaktiškas ir tikslus kompaso modulis jūsų kitam su orientacija susijusiam projektui.
