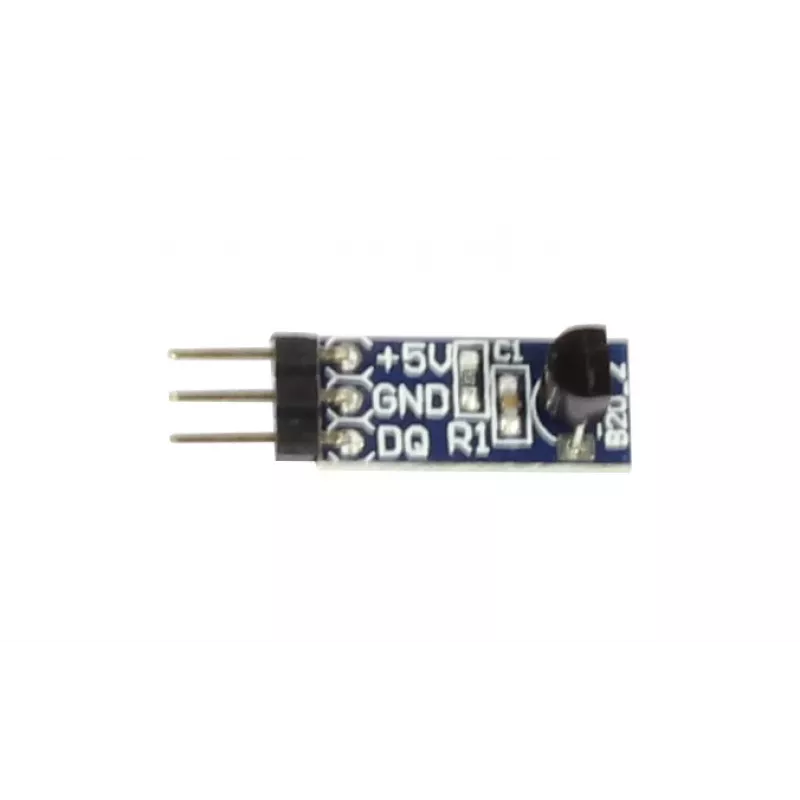

ALLNET 4duino Temperature 1-Wire (DS18B20) jutiklio modulis

ALLNET 4duino Temperature 1-Wire (4duino_B20) yra skaitmeninis temperatūros jutiklio modulis, pagrįstas DS18B20 jutikliu, skirtas ALLNET 4duino platformai ir suderinamiems Arduino mikrovaldikliams. Jis bendrauja per 1-Wire magistralę ir teikia tikslius temperatūros matavimus nuo -55°C iki +125°C su konfigūruojama 9–12 bitų raiška. Kiekvienas jutiklis turi unikalų 64 bitų serijos kodą, leidžiantį prijungti kelis jutiklius prie vienos magistralės.

Privalumai

Didelis tikslumas ±0,5°C diapazone nuo -10°C iki +85°C, žema darbinė įtampa (3,0V–5,5V DC) ir palaikymas tiek standartiniam, tiek parazitiniam maitinimo režimui. Skaitmeninė išvestis pašalina triukšmo problemas, būdingas analoginiams jutikliams.

Tinka

• Aplinkos stebėjimui
• Pramoninėms valdymo sistemoms
• Namų automatizavimui
• Daiktų interneto (IoT) projektams
• Temperatūros registravimui

Pagrindinės specifikacijos

• Jutiklio tipas: DS18B20 skaitmeninis temperatūros jutiklis
• Sąsaja: 1-Wire magistralė
• Temperatūros diapazonas: nuo -55°C iki +125°C (nuo -67°F iki +257°F)
• Tikslumas: ±0,5°C nuo -10°C iki +85°C
• Raiška: konfigūruojama nuo 9 iki 12 bitų
• Darbinė įtampa: 3,0V–5,5V DC
• Unikalus 64 bitų serijos kodas kiekvienam jutikliui
• Jungtis: standartinės kontaktinės galvutės
• Suderinamumas: ALLNET 4duino pagrindinė plokštė arba su Arduino suderinami mikrovaldikliai

Rekomendacijos

Geriausiems rezultatams naudokite su ALLNET 4duino pagrindine plokšte. Prie vienos 1-Wire magistralės galima prijungti kelis jutiklius naudojant unikalius adresus. Jei naudojamas parazitinis maitinimo režimas, užtikrinkite tinkamą laidų sujungimą.
