Aklina kniedinė veržlė GESIPA M10x12x19 įlėidžiama galvutė KS skardos storiui 1,5–4,5 mm, pakuotėje 100 vnt.

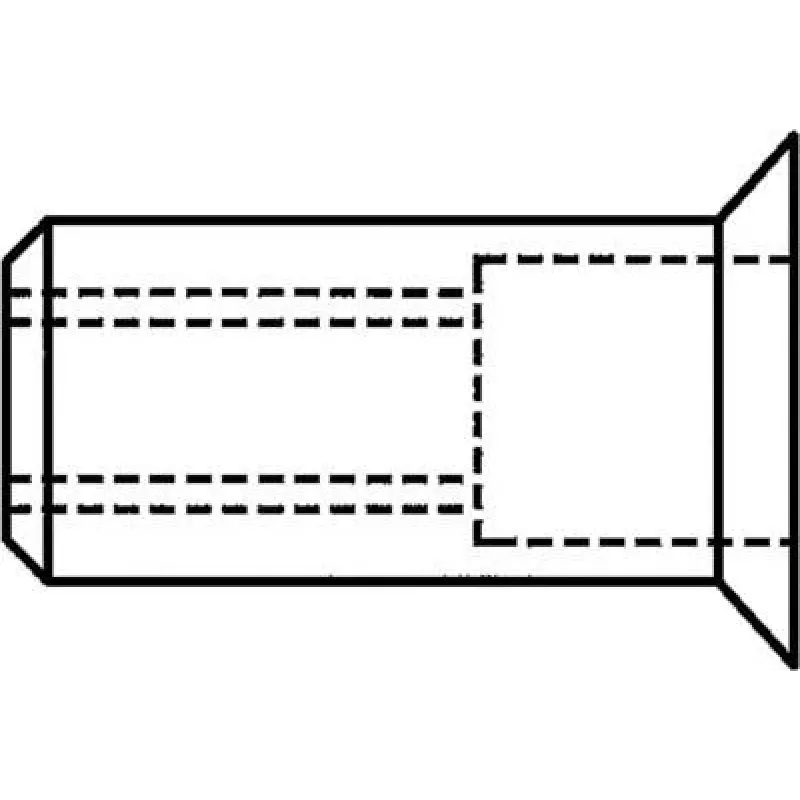

GESIPA aklina kniedinė veržlė M10x12x19 su įlėidžiama (KS) galvute sukuria nuolatinį vidinį M10 sriegį plonose skardose, kai prieiga galima tik iš vienos pusės. Skirta skardos storiams nuo 1,5 iki 4,5 mm, ši tvirtinimo detalė užtikrina lygų įgilintą paviršių patikimoms, apkrovą laikančioms srieginėms jungtims. Tiekiama pakuotėje po 100 vnt., kniedinės veržlės skirtos naudoti metalinėse plokštėse, korpusuose ir remonto ar surinkimo darbuose, kuriems reikalingas patikimas vidinis sriegis be būtinybės sriegti abi puses.

Privalumai

Įlėidžiama galvutė leidžia komponentams po montavimo būti viename lygyje su skardos paviršiumi, sumažinant užsikabinimo riziką ir pagerinant estetiką. Aklas montavimas iš vienos pusės supaprastina surinkimą ankštose ar uždarose konstrukcijose. Sukurta apkrovą laikančioms reikmėms, konstrukcija išsiplečia aklinojoje pusėje, suformuodama tvirtą mechaninį sukibimą su pagrindine medžiaga. Pakuotė po 100 vnt. palengvina pasikartojančius surinkimo darbus ir mažas gamybos serijas, sumažinant tvarkymo laiką.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Pažymėkite ir išgręžkite skylę skardoje pagal nurodytą skylės skersmenį M10 aklinoms kniedinėms veržlėms ir skardos storio diapazoną. Įstatykite kniedinę veržlę į paruoštą skylę taip, kad įlėidžiama galvutė būtų viename lygyje su skardos paviršiumi. Naudokite tinkamą aklųjų kniedinių veržlių montavimo įrankį arba kniedžių pistoletą su tinkamu šerdeliu, kad trauktumėte ir deformuotumėte akląją pusę, kol veržlė bus tvirtai užspausta. Po montavimo patikrinkite M10 vidinį sriegį, įsukdami varžtą ar smeigę, ir įsitikinkite, kad jungtis atitinka reikiamas išankstinės apkrovos ir sukimo momento specifikacijas.

Rekomendacijos

Pasirinkite tinkamą grąžto dydį ir montavimo šerdelį nurodytam skardos storio diapazonui, kad užtikrintumėte tinkamą išsiplėtimą ir apkrovos gebą. Medžiagoms, kurių kraštų stiprumas mažas arba labai minkštiems pagrindams, apsvarstykite galimybę naudoti atramines plokšteles ar storesnio kalibro medžiagą, kad išvengtumėte ištraukimo. Prieš galutinį surinkimą patikrinkite sumontuotas kniedines veržles dėl tinkamo prigludimo ir deformacijų nebuvimo.
