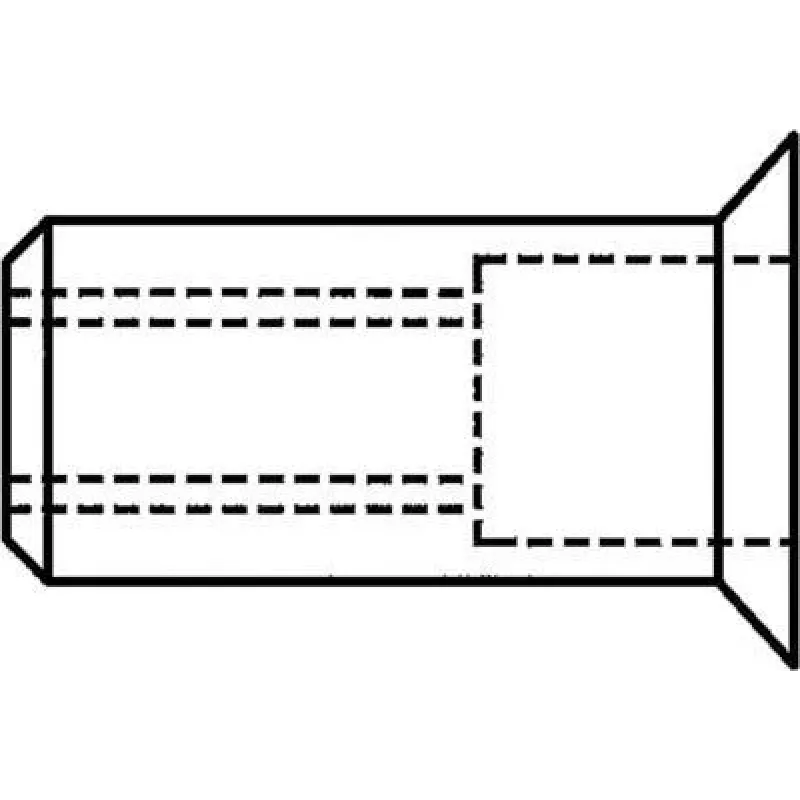

Nutsert / Blind Rivet Nut GESIPA M6 9×17 mm, skirtas 1,5–4,5 mm medžiagos storiui

Aklinasis kniedijimo įvorinis veržliaraktis GESIPA M6 9×17 mm yra vienpusis tvirtinimo elementas, skirtas sukurti laikančiąją vidinę M6 sriegę plonose medžiagose. Kniedijimo įvorės korpuso matmenys yra 9×17 mm ir jis tinka skardai, plokštėms bei mazgams, kurių medžiagos storis nuo 1,5 iki 4,5 mm. Jis leidžia sukurti nuolatines sriegines jungtis, kai prieinama tik iš vienos pusės, taip supaprastinant remonto, gamybos ir pramoninio surinkimo užduotis.

Privalumai

Aklinasis kniedijimo įvorinis veržliaraktis užtikrina tvirtą, daugkartinio naudojimo M6 sriegę be poreikio prieiti prie priešingos ruošinio pusės. Jo 9×17 mm korpusas paskirsto apkrovą per kontaktinį plotą, padidindamas atsparumą ištraukimui plonose medžiagose. Konstrukcija užtikrina greitą montavimą naudojant įprastus aklųjų kniedijimo įvorių įrankius ir užtikrina pastovią sriegės kokybę, tinkamą varžtinėms jungtims, įdėklams ir komponentų tvirtinimui.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Išgręžkite tinkamo skersmens skylę 9×17 mm kniedijimo įvorės korpusui ruošinyje, užtikrindami švarias briaunas ir tinkamą padėtį. Įkiškite kniedijimo įvorę į skylę iš prieinamos pusės, uždėkite atitinkamą aklųjų kniedijimo įvorių įrankį su tinkamu šerdeliu M6 ir suspauskite įvorę, kol apykaklė deformuosis ir užsifiksuos prie medžiagos galinės pusės. Užfiksavę atleiskite įrankį ir patikrinkite vidinę sriegę, įsukdami M6 varžtą ar sraigtą, kad patvirtintumėte tinkamą sukibimą ir padėtį.

Rekomendacijos

Kad veikimas būtų patikimas, pasirinkite grąžto ir įrankio dydžius, rekomenduojamus 9×17 mm korpusui ir nurodytam medžiagos storio diapazonui. Naudokite aklųjų kniedijimo įvorių montavimo įrankį, suderinamą su M6 šerdeliais, ir fiksavimo metu taikykite tolygią, statmeną jėgą. Patikrinkite sumontuotas kniedijimo įvores dėl tinkamos deformacijos ir sukibimo; venkite per daug priveržti jungiamuosius tvirtinimo elementus, kad nepažeistumėte sriegės.
