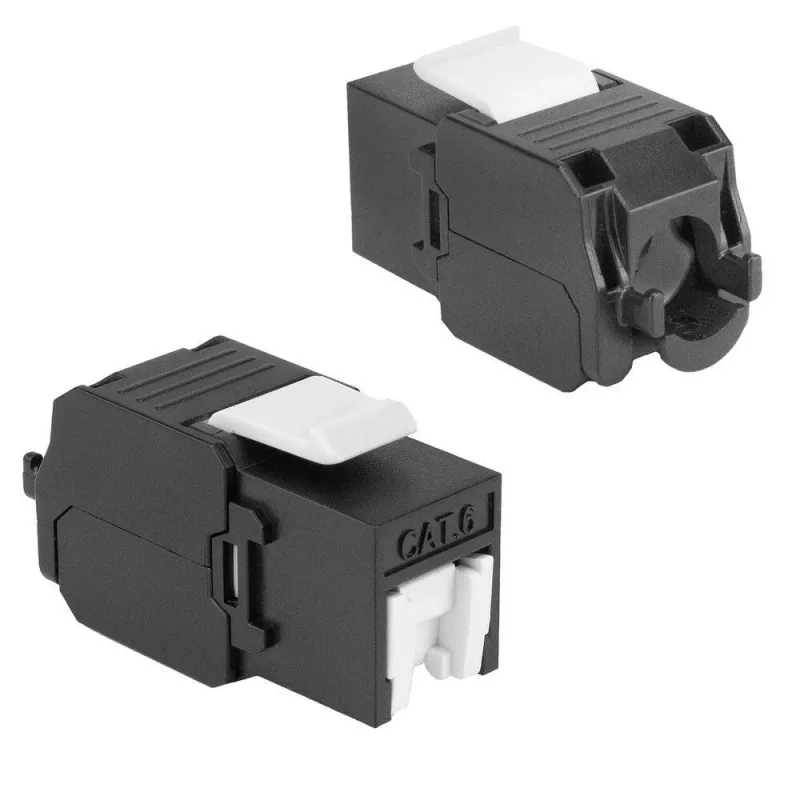

ACT Keystone Jack RJ45 CAT6 neekranuotas be įrankių su sklende, juoda

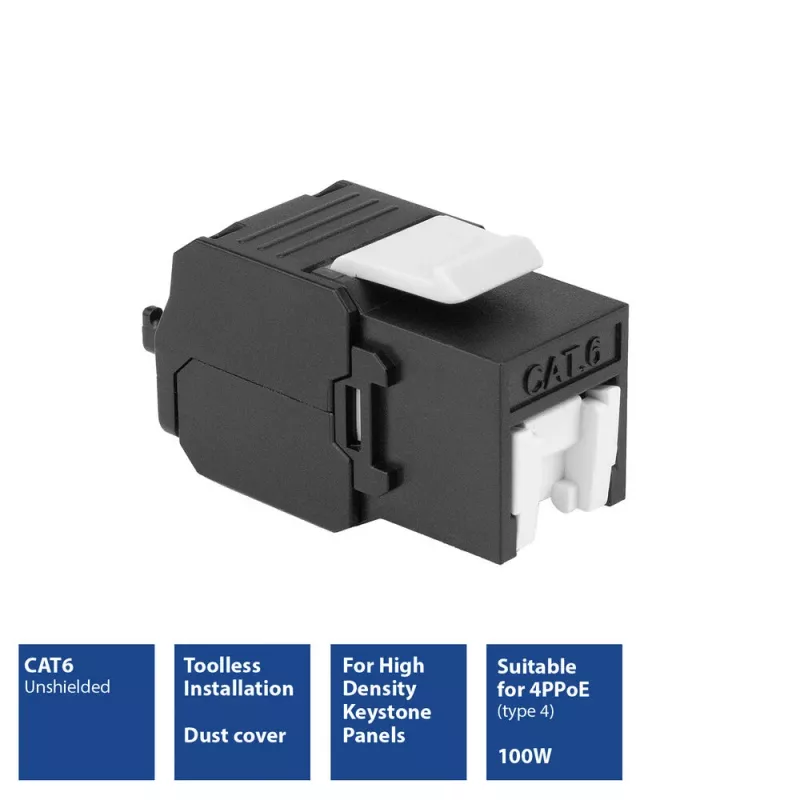

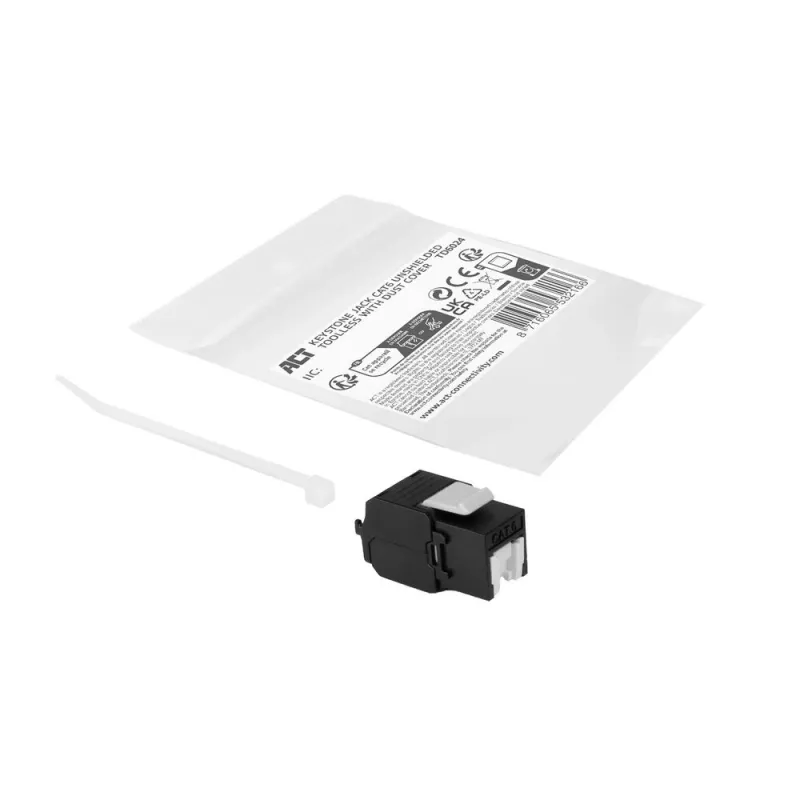

ACT TD6024 neekranuotas Keystone Jack RJ45 CAT6 yra be įrankių montuojama tinklo jungtis, skirta greitam įrengimui skirstomuosiuose skyduose ir sieniniuose lizduose. Ji priima viengyslius arba daugiagyslius kabelius, kurių išorinis skersmuo 5,5–9 mm, o laidininkų dydis 23–26 AWG. Keystone lizde yra balta apsauginė sklendė, sauganti 50 µin auksu dengtus kontaktus, ir pridėtas užveržiamasis dirželis įtempimui sumažinti. Palaiko PoE++ iki 100 W (4 tipas) ir tinka didelio tankio įrengimams bei standartiniams skirstomiesiems skydu.

Privalumai

Keystone lizdas leidžia atlikti LSA tipo sujungimą be įrankio, su spalvomis pažymėtomis T568A ir T568B laidų schemomis, užtikrinant paprastą surinkimą. Auksu dengti kontaktai mažina korozijos riziką, o apsauginė sklendė palaiko kontaktus švarius montavimo metu. Palaikymas PoE++ 100 W išplečia maitinimo tiekimo galimybes tinklo įrenginiams, o kompaktiška be įrankių konstrukcija taupo laiką didelio tankio aplinkose.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

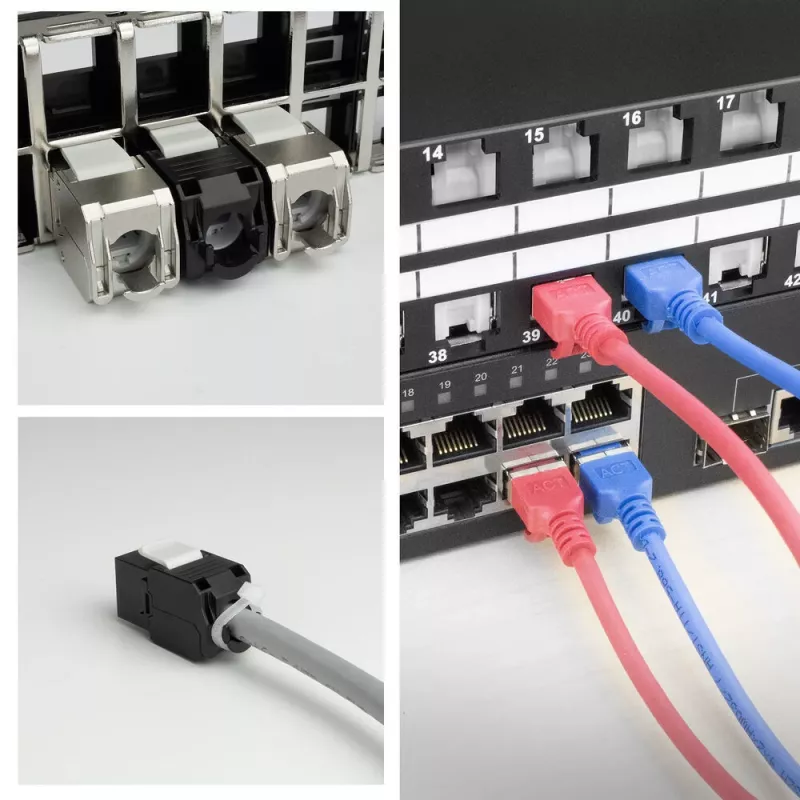

Įkiškite kabelį į keystone lizdą, sekdami spalvomis pažymėtas T568A arba T568B schemas, tada nuspauskite, kad sujungtumėte laidininkus naudodami LSA stiliaus be įrankių mechanizmą. Įsitikinkite, kad išorinis apvalkalas atitinka nurodytą 5,5–9 mm skersmens diapazoną, ir pritvirtinkite pridėtą užveržiamąjį dirželį įtempimui sumažinti. Įspauskite keystone į suderinamą skirstomąjį skydą arba priekinę plokštę ir uždarykite baltą apsauginę sklendę, kad apsaugotumėte kontaktus, kol prievadas bus naudojamas.

Rekomendacijos

Siekiant geriausio veikimo, naudokite tinkamo AWG vytos poros kabelius, atitinkančius nurodytą skersmens diapazoną, ir po sujungimo patikrinkite laidų vientisumą. Diegiant PoE++ įrenginius, patikrinkite, ar prijungti komutatoriai ir kabeliai atitinka maitinimo ir šilumos reikalavimus.
