ACT Keystone Jack RJ45 CAT6 ekranuotas, be įrankių, su sklende, sidabrinis baltas

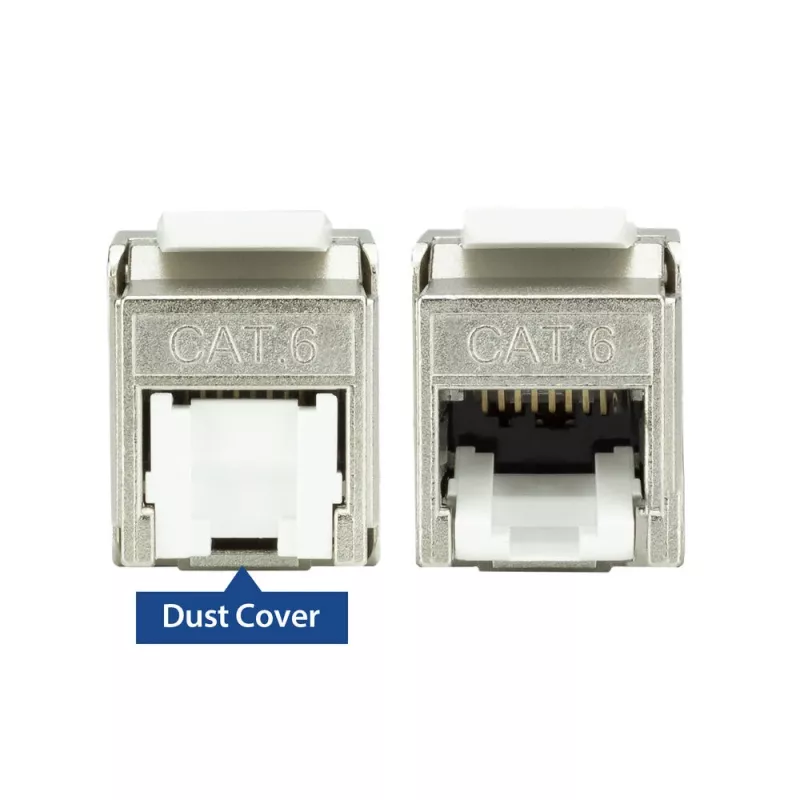

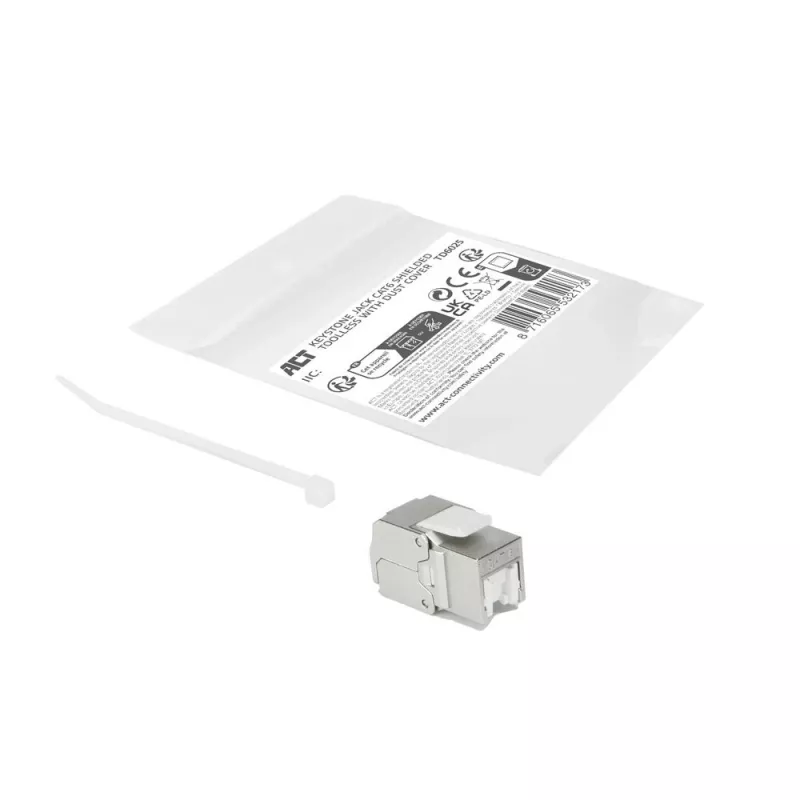

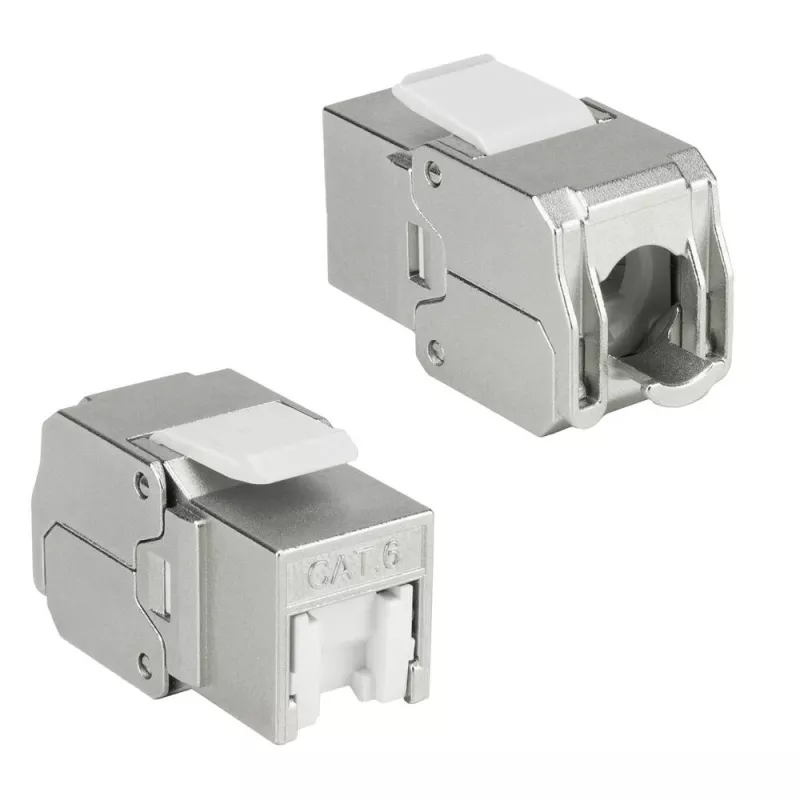

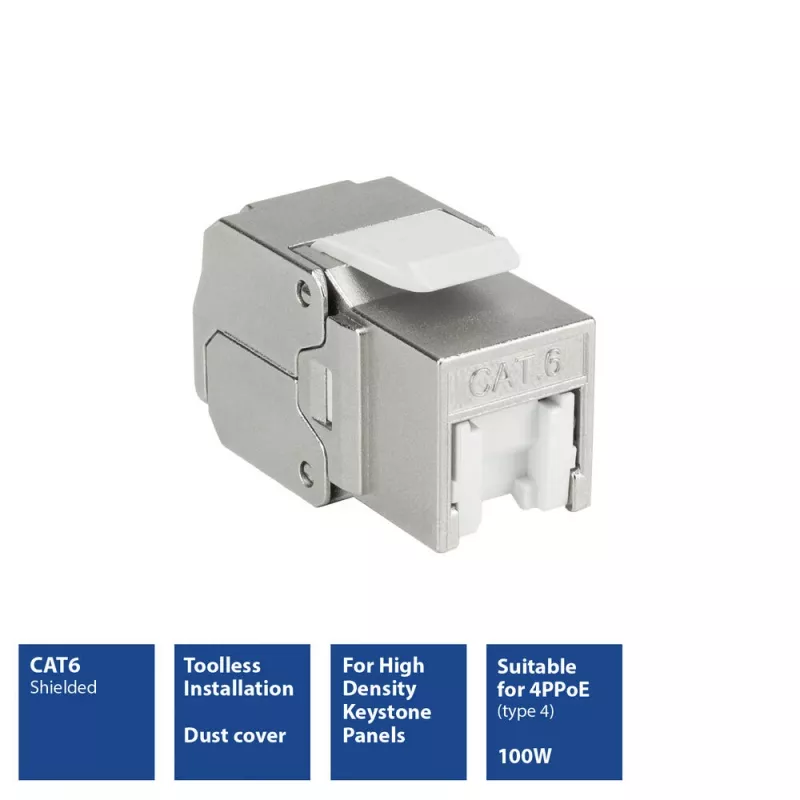

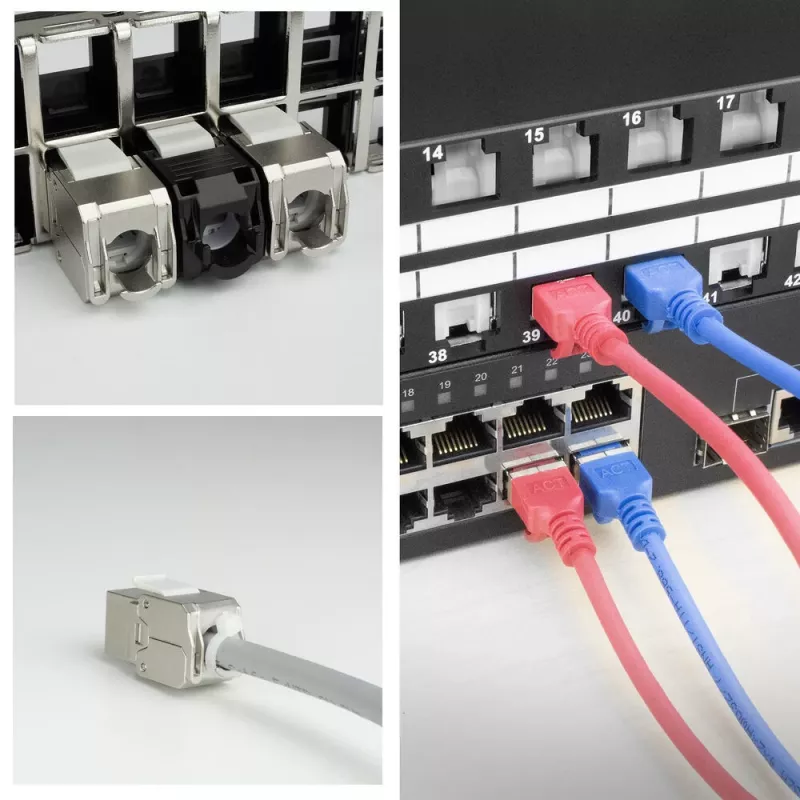

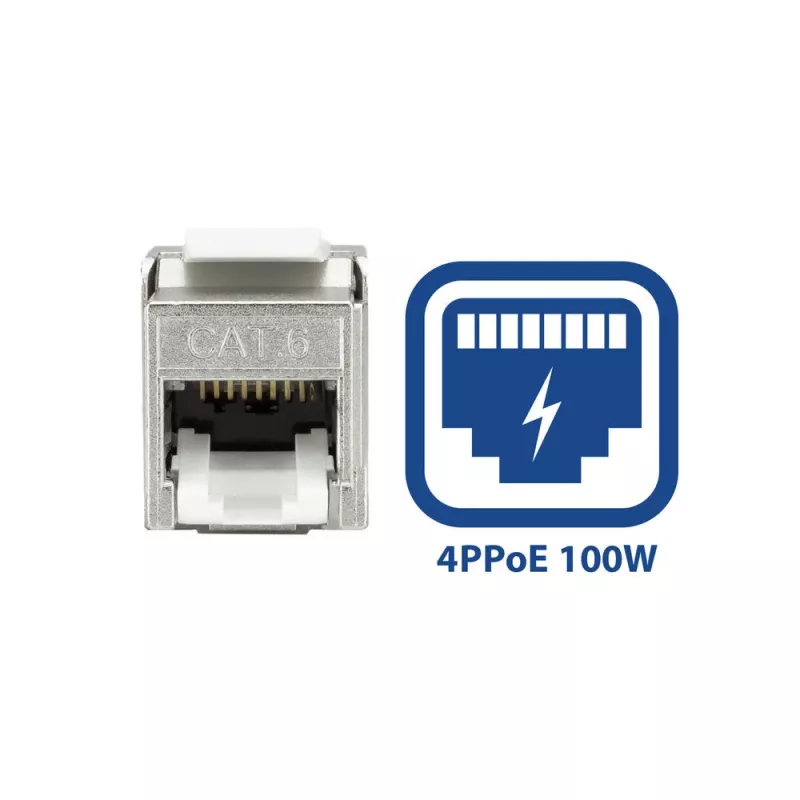

„ACT Keystone Jack RJ45 CAT6“ ekranuotas, be įrankių, su sklende (modelis TD6025) yra kompaktiškas, ekranuotas „keystone“ lizdas, skirtas greitam, nereikalaujančiam įrankių eterneto kabelių užbaigimui. Jis priima vientisus arba vytus kabelius, kurių išorinis skersmuo 5,0–8,5 mm, ir 23–26 AWG laidininkus, turi baltą dulkių dangtelį / sklendę, apsaugančią 50 µcolio auksu padengtus kontaktus, ir palaiko PoE++ iki 100 W (4 tipas). Rinkinyje yra užveržiamasis dirželis įtempimui sumažinti; tinkamas naudoti didelio tankio pataisų panelėse, standartinėse pataisų panelėse ir sieniniuose lizduose.

Privalumai

Šis ekranuotas CAT6 „keystone“ lizdas siūlo nereikalaujantį įrankių LSA užbaigimą su spalvomis koduotomis T568A ir T568B instaliacijos schemomis, kad būtų paprasta surinkti ir pasiekti patikimą kontaktų išlygiavimą. Auksu padengti kontaktai mažina koroziją ir užtikrina pastovų ryšį. Integruota balta sklendė apsaugo jungtį nuo dulkių, kai nenaudojama, o pridėtas užveržiamasis dirželis suteikia paprastą įtempimo mažinimo galimybę. Ekranavimas ir PoE++ 100 W palaikymas daro lizdą tinkamą instaliacijoms, kurioms reikia didesnio energijos tiekimo ir geresnės EMI apsaugos.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Kabelį paruoškite nuimdami išorinį apvalkalą, kad būtų atskleisti atskiri laidininkai, išlaikant jų supynimą, kaip reikalaujama Cat6 veikimui. Įkiškite laidus į atitinkamas spalvomis pažymėtas vietas pagal T568A arba T568B schemą, tada spustelėkite, kad užbaigtumėte, naudodami įmontuotą LSA mechanizmą be įrankių. Įsitikinkite, kad ekranas (jei yra) tinkamai prijungtas prie lizdo korpuso. Įspauskite „keystone“ į pataisų panelės arba sieninio lizdo angą, kol užsifiksuos. Naudokite pridėtą užveržiamąjį dirželį aplink kabelį ir lizdą, kad sumažintumėte įtempimą.

Rekomendacijos

Siekiant optimalaus veikimo, išlaikykite tinkamą kabelių porų supynimą iki užbaigimo vietos, venkite perdėto jų atvyniojimo ir laikykitės TIA/EIA instaliacijos standartų. Naudokite ekranuotas pataisų paneles ir užtikrinkite tinkamą ekranuotos sistemos įžeminimą, kai diegiate ekranuotus „keystone“ lizdus ir PoE++ programas.
