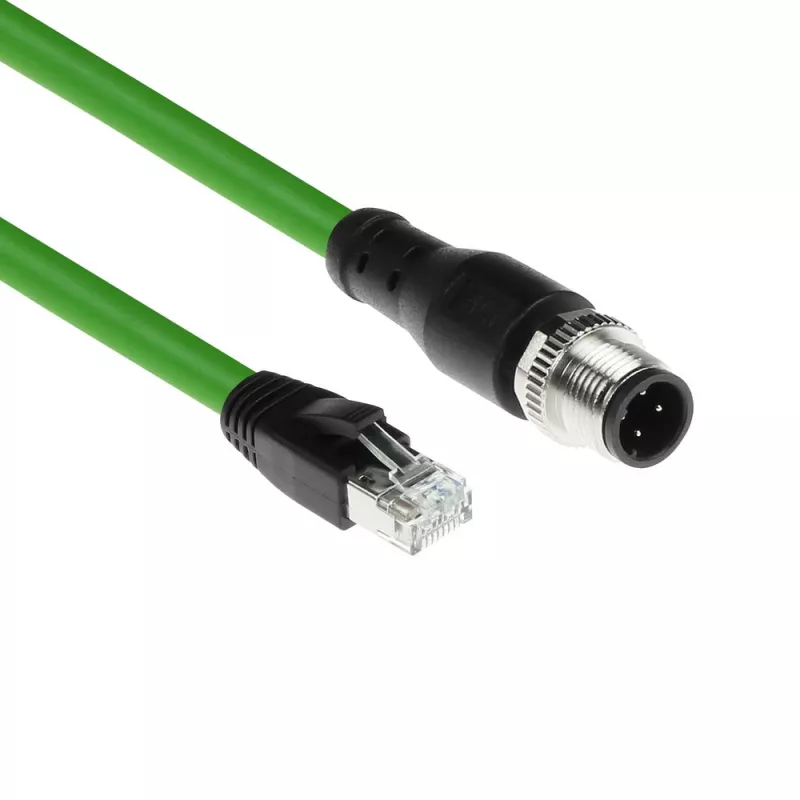

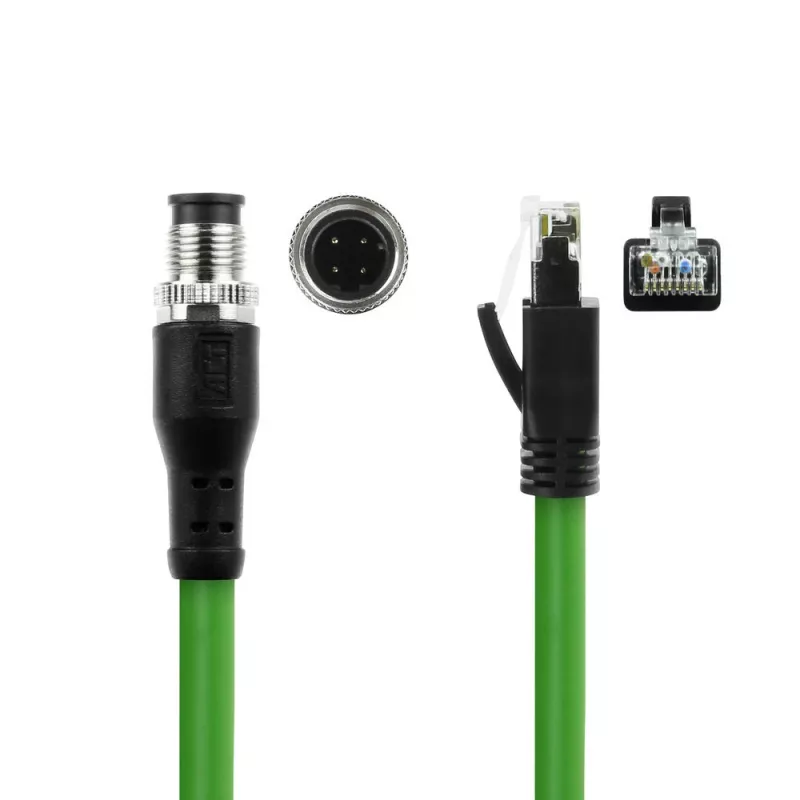

ACT Industrial 5.00 metrų jutiklio kabelis M12D 4 kontaktų kištukas stačiu kampu į RJ45 kištuką, Superflex Xtreme TPE kabelis, ekranuotas

ACT SC4400 yra pramoninis jutiklių ir vykdiklių kabelis, sukurtas reiklioms automatizavimo aplinkoms. Kabelis turi TPE (termoplastinio elastomero) išorinį apvalkalą ir užlietus TPE jungtis, užtikrinančius IP67 apsaugos nuo dulkių ir vandens laipsnį. Superflex Xtreme konstrukcijoje naudojami AWG22 laidininkų pluoštai, kurių kiekviena gysla sudaryta iš 19 varinių sruogelių, todėl kabelis yra lankstesnis, palyginti su įprastais AWG24/7 komutaciniai kabeliais. Įvytieji laidininkai yra pagaminti iš daugybės plonų neizoliuotų sruogelių, suvytų kartu, kad padidintų mechaninį lankstumą judesio srityse.

Privalumai

TPE apvalkalas ir užlietos jungtys suteikia ACT SC4400 didelį mechaninį atsparumą lenkimui, sukimui ir judėjimui kabelių grandinėse, išlaikant IP67 apsaugą. Superflex Xtreme AWG22 laidininkai (19 sruogelių vienai gyslai) užtikrina ilgesnį tarnavimo laiką lenkiant ir mažesnį standumą, palyginti su standartinėmis komutacinių kabelių konstrukcijomis. UL sertifikatas užtikrina, kad kabelis atitinka pripažintus saugos standartus pramoniniam naudojimui.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdiekite ACT SC4400, prijungdami atitinkamas jungtis prie jutiklio arba vykdiklio ir atitinkamo valdymo ar tinklo prievado, užtikrindami tinkamą išlygiavimą ir visišką užlietų jungčių sujungimą. Nutieskite kabelį per kabelių grandines arba apsaugotais kabelių trasomis, vengdami aštrių briaunų ir pernelyg didelio suspaudimo. TPE apvalkalas toleruoja mechaninį judėjimą; tačiau pritvirtinkite kabelį, kad išvengtumėte pernelyg didelio įtempimo prijungimo taškuose. Po įdiegimo drėgnose ar dulkėtose vietose patikrinkite IP67 sandarumą.

Rekomendacijos

Kad užtikrintumėte ilgalaikį veikimą, venkite pakartotinai lenkti kabelį mažesniais spinduliais, nei rekomenduoja sistemos projektuotojas, ir apsaugokite nuo nuolatinio trinties į šiurkščius paviršius. Reguliariai tikrinkite jungtis ir apvalkalą dėl pažeidimų ir pakeiskite kabelį, jei sruogos yra atviros arba pažeistas IP67 sandarumas.
