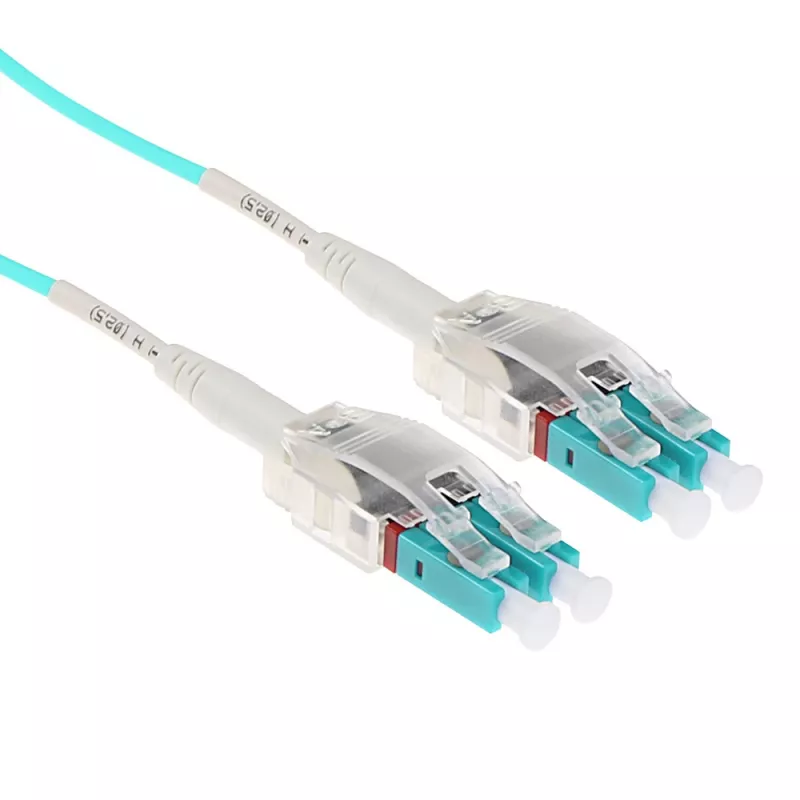

ACT 7 metrų daugiamodis 50/125 OM3 Polarity Twist šviesolaidinis kabelis su LC jungtimis

ACT 7 metrų daugiamodis 50/125 OM3 šviesolaidinis kabelis su LC jungtimis skirtas sparčiam duomenų perdavimui nedideliais atstumais struktūrinėse tinkluose ir duomenų centruose. Kabelis naudoja 50 µm šerdies daugiamodę OM3 specifikaciją, užtikrinančią aukštą pralaidumą ir patikimą veikimą 10 Gigabit Ethernet ir panašioms programoms. Kiekviename gale yra dvi LC jungtys ir poliškumo apsukimo dizainas, užtikrinantis teisingą kanalų atvaizdavimą ir sumažinantis įterpimo nuostolius montavimo metu.

Privalumai

Šis daugiamodis OM3 kabelis pasižymi mažu slopinimu ir stabiliomis perdavimo charakteristikomis tipinėse trumpojo atstumo linijose. LC–LC jungtys užtikrina kompaktiškas jungčių sąsajas, tinkamas didelio tankio panelėms ir komutatorių prievadams. Poliškumo apsukimo išdėstymas supaprastina poravimą ir sumažina kanalų sukeitimo riziką, padėdamas išlaikyti signalo vientisumą. 7 metrų ilgis suteikia lankstumo tiesiant kabelį tarp stelažų ar spintų be perteklinio laisvumo.

Tinka

• 10 Gigabit Ethernet linijoms duomenų centruose ir serverių patalpose
• Komutavimo kabeliams tarp komutatorių, komutavimo panelių ir siųstuvų-imtuvų
• Aukšto pralaidumo saugojimo tinklų (SAN) jungtims
• Trumpo ir vidutinio atstumo daugiamodėms šviesolaidinėms linijoms įmonių tinkluose

Pagrindinės specifikacijos

• Skaidulos tipas: daugiamodė OM3
• Šerdies ir apvalkalo skersmuo: 50/125 µm
• Jungtys: LC abiejuose galuose, dvipusė (dvi skaidulos)
• Kabelio ilgis: 7 metrai
• Poliškumas: apsukimo dizainas teisingam kanalų atvaizdavimui
• Tipinės taikymo sritys: 10 Gb/s Ethernet ir lygiaverčiai aukšto pralaidumo ryšiai

Kaip naudoti

Nuveskite šviesolaidinį kabelį tarp numatytų prievadų tinklo įrangoje arba komutavimo panelėse, užtikrindami, kad LC jungtys būtų iki galo įkištos, kol užsifiksuos spragtelėjimu. Patvirtinkite teisingą poliškumą vadovaudamiesi su kabeliu pateiktu poliškumo apsukimo žymėjimu ar schema ir patikrindami liniją tinkamu šviesolaidiniu testeriu arba tinklo diagnostikos įrankiu. Venkite staigių lenkimų ir laikykitės daugiamodėms skaiduloms rekomenduojamo lenkimo spindulio, kad nepadidėtų slopinimas ar nebūtų pažeista skaidulos šerdis.

Rekomendacijos

Prieš naudojimą apžiūrėkite jungčių galinius paviršius ir, jei matote užteršimą, nuvalykite patvirtintais šviesolaidinių valymo priemonių rinkiniais. Naudokite tinkamą kabelių valdymą ir įtempimo sumažinimą, kad apsaugotumėte jungtis nuo mechaninio poveikio. Ilgesnėms linijoms ar kitokiems veikimo reikalavimams apsvarstykite vienmodes ar aukštesnės klasės OM4/OM5 daugiamodes alternatyvas.
