ACT 4K HDMI 1.4 ilgintuvo rinkinys per CAT6 UTP su IR palaikymu, 40 metrų

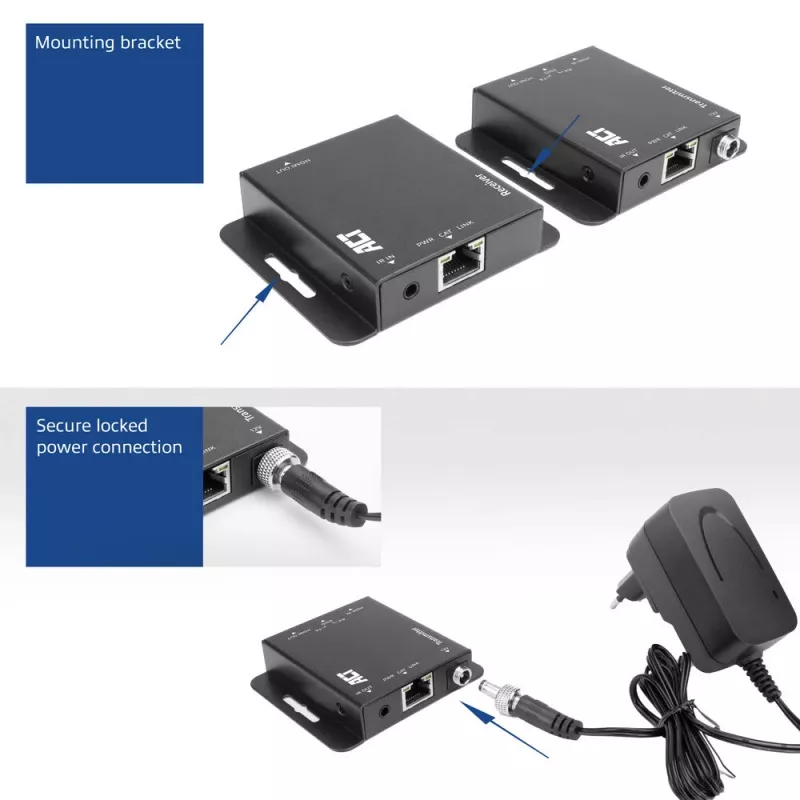

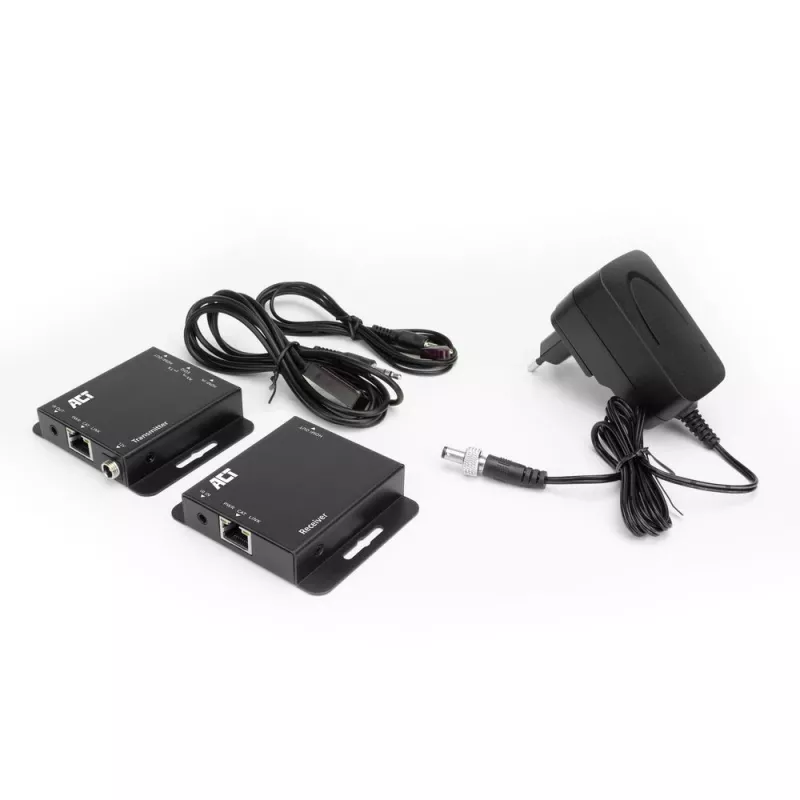

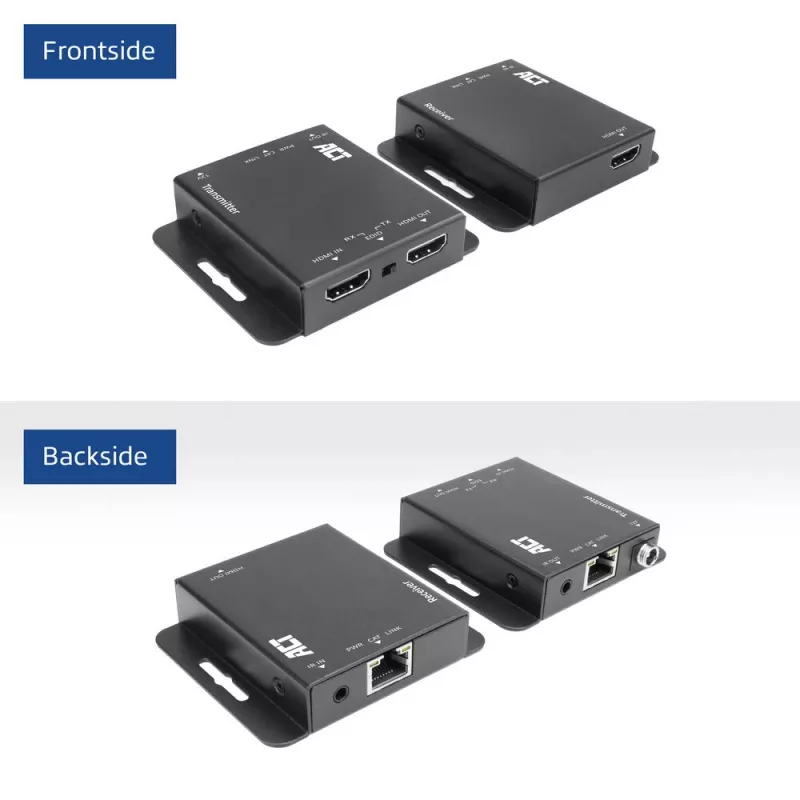

ACT AC7801 AV siųstuvo ir imtuvo rinkinys perduoda HDMI signalus CAT6 UTP kabeliu iki 40 metrų ir palaiko iki 4K@30Hz (4096 x 2160) raišką. Komplektą sudaro siųstuvas su vietine HDMI kilpos išvestimi ir imtuvas, maitinamas per kabelį (PoC) iš siųstuvo. Rinkinys palaiko EDID kopijavimą, 4:4:4 chrominio signalo atranką, infraraudonųjų spindulių siųstuvą ir imtuvą nuotoliniam valdymui, varžtu užfiksuojamą maitinimo jungtį ant siųstuvo ir integruotą tvirtinimo laikiklį montavimui.

Privalumai

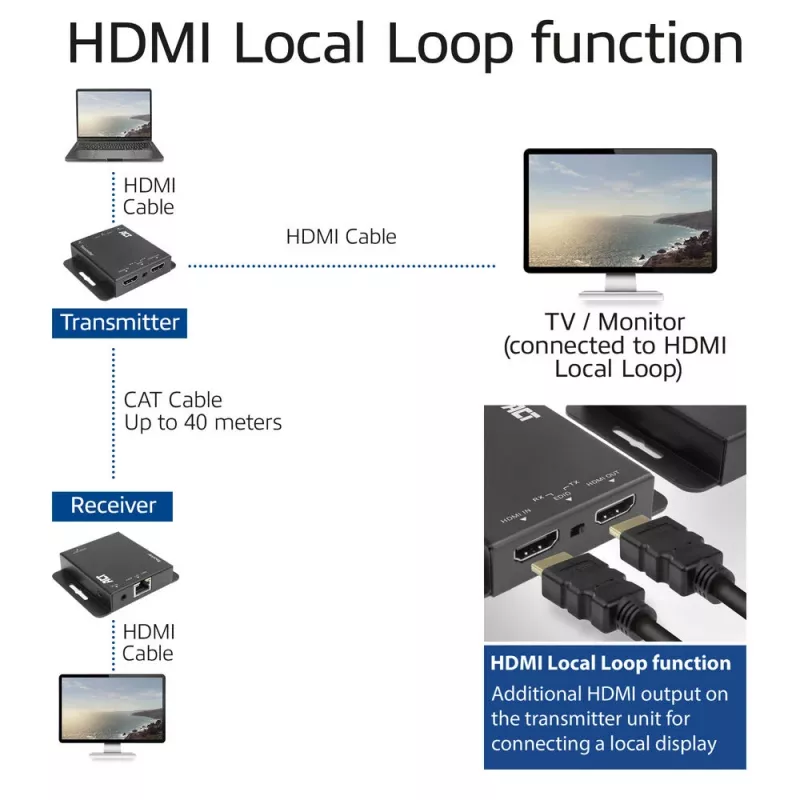

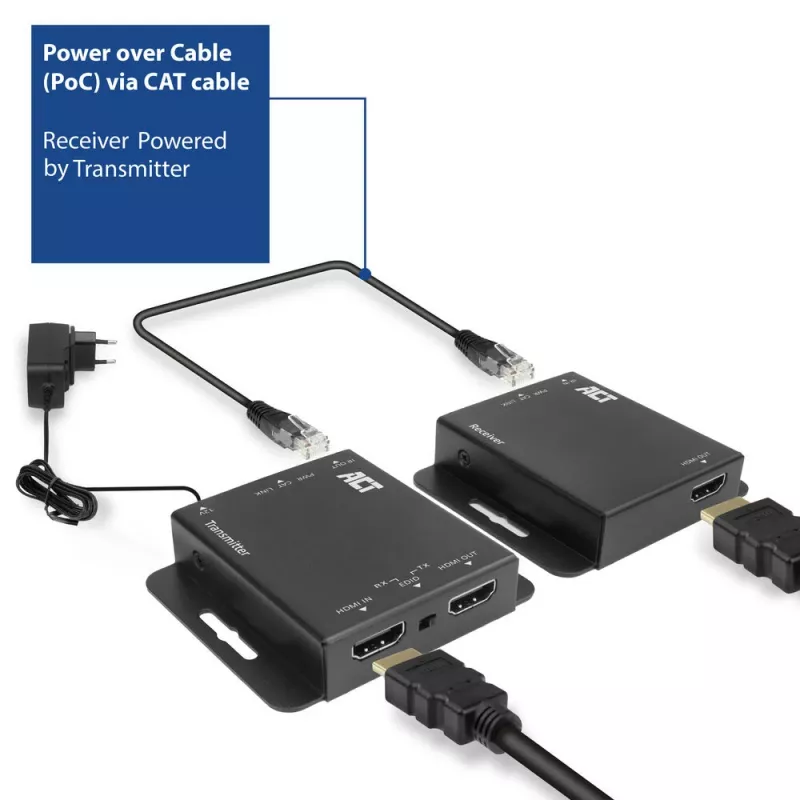

Šis HDMI 1.4 ilgintuvo rinkinys leidžia perduoti 4K@30Hz signalą CAT6 UTP kabeliu iki 40 m ir užtikrina 1080p@60Hz perdavimą iki 70 m atstumu. Maitinimas per kabelį (PoC) pašalina poreikį atskiram maitinimo šaltiniui prie imtuvo. Vietinė HDMI išvestis ant siųstuvo leidžia prijungti šalia esantį ekraną. EDID kopijavimas užtikrina teisingą raiškos suderinimą tarp šaltinio ir ekrano, o pridėti IR priedai suteikia galimybę nuotoliniu būdu valdyti šaltinio įrenginį. Varžtu užfiksuojama siųstuvo maitinimo jungtis sumažina atsitiktinio atjungimo riziką.

Tinka

• HDMI signalų perdavimui iš medijos grotuvų, TV priedėlių ar kompiuterių į nutolusį ekraną
• Mažoms posėdžių salėms, klasėms ir skaitmeninės informacijos stendams iki 40 m atstumu
• Įrenginiams, kuriems reikalingas IR šaltinio įrenginio valdymas
• Instaliacijoms, kur imtuvas turi būti maitinamas nuotoliniu būdu per PoC

Pagrindinės specifikacijos

• Modelis: ACT AC7801
• Standartas: HDMI 1.4
• Didžiausia raiška: 4K@30Hz (4096 x 2160)
• Didžiausias atstumas: 40 m (4K@30Hz), iki 70 m esant 1080p@60Hz
• Kabelio tipas: CAT6 UTP
• Maitinimas: 12 V DC, 1 A (siųstuvas); imtuvas maitinamas per PoC

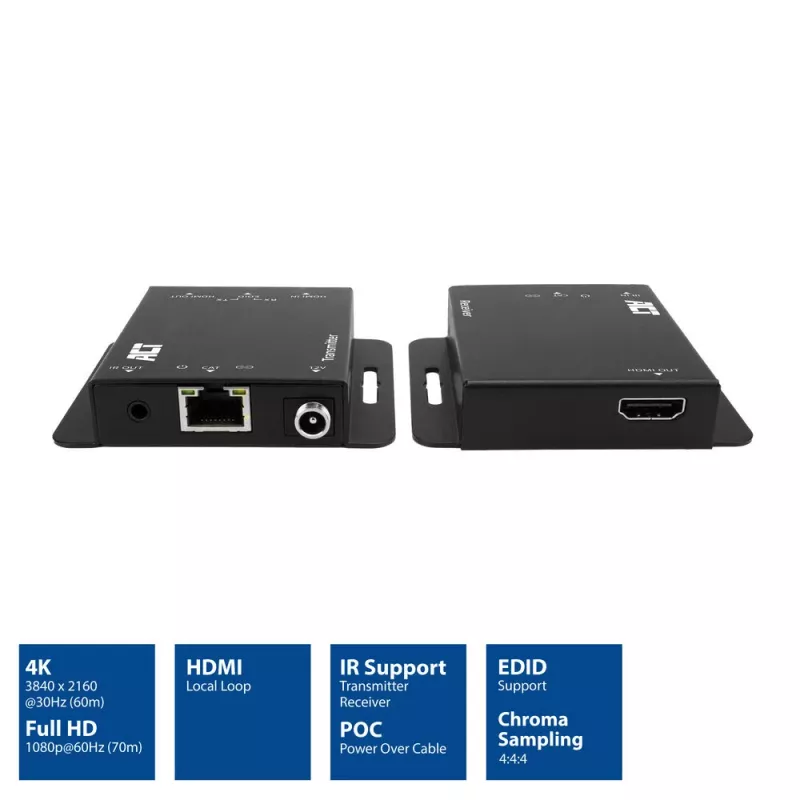

• Savybės: EDID kopijavimas, 4:4:4 chrominio signalo atranka, IR siųstuvas/imtuvas, vietinė HDMI kilpos išvestis
• Spalva: juoda

Kaip naudoti

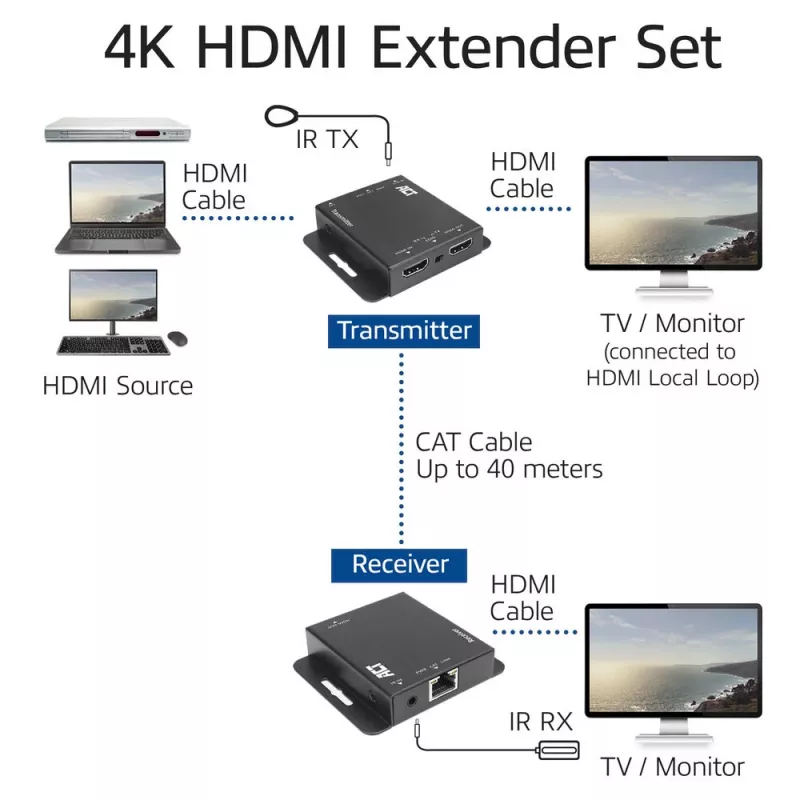

Prijunkite HDMI šaltinį (pavyzdžiui, medijos grotuvą ar kompiuterį) prie siųstuvo HDMI įvesties ir pasirinktinai prijunkite vietinį monitorių prie siųstuvo HDMI kilpos išvesties. Nutieskite CAT6 UTP kabelį tarp siųstuvo ir imtuvo įrenginių. Maitinkite siųstuvą komplekte esančiu 12 V DC adapteriu; imtuvas gaus maitinimą per PoC per CAT6 kabelį. Prijunkite ekraną prie imtuvo HDMI išvesties ir, jei reikia, naudokite pridedamą IR siųstuvą ir imtuvą šaltinio įrenginiui valdyti. Naudokite EDID kopijavimo funkciją, kad užtikrintumėte tinkamą raiškos suderinimą tarp šaltinio ir ekrano.

Rekomendacijos

Patikimam 4K@30Hz veikimui naudokite aukštos kokybės CAT6 UTP kabelį ir venkite ilgų atkarpų su prastomis jungtimis; užfiksuokite siųstuvo maitinimo kištuką varžtu, kad išvengtumėte atsitiktinio atjungimo. Kai jungiate kelis ilgintuvus, patikrinkite EDID nustatymus ir išbandykite kiekvieną jungtį norima raiška.
