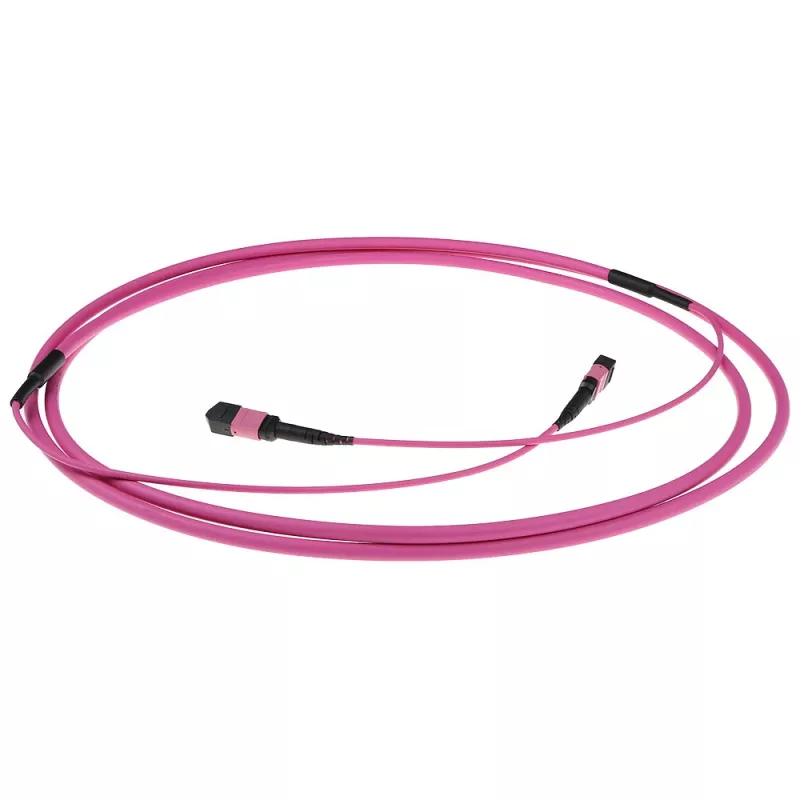

ACT 30 metrų daugiamodis 50/125 OM4(OM3) A poliškumo šviesolaidinis magistralinis kabelis su MTP/MPO moteriškomis jungtimis

ACT 30 m daugiamodis 50/125 OM4(OM3) šviesolaidinis magistralinis kabelis yra itin kompaktiškas, didelio tankio šviesolaidinis sprendimas, turintis 12 daugiamodžių skaidulų 6,5 mm magistralėje ir po vieną MTP jungtį kiekviename gale. Sukurtas duomenų centrų magistralėms ir QSFP siųstuvų-imtuvų jungtims, kabelis naudoja OM4 skaidulas, kurios yra atgaliniu būdu suderinamos su OM3, ir užtikrina mažus įterpimo nuostolius dėl MTP US Conec jungčių. A poliškumo laidų schema supaprastina integravimą su esama infrastruktūra, kartu palaikant didelio pralaidumo ryšius trumpais ir vidutiniais atstumais.

Privalumai

Kompaktiška 6,5 mm kabelio magistralė su 12 skaidulų sumažina užimamą erdvę ir pagerina kabelių valdymą tankioje stelažų aplinkoje. Su MTP US Conec jungtimis jis pasižymi mažais optiniais nuostoliais ir didesniu mechaniniu stabilumu, palyginti su standartinėmis MPO jungtimis. Suderinamumas su QSFP siųstuvais-imtuvais ir naudojimas kaip magistraliniams kabeliams daro jį tinkamu didelės spartos ryšiams. OM4 skaidulos užtikrina padidintą modalinį pralaidumą, išlikdamos suderinamos su OM3 sistemomis.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įrenkite magistralinį kabelį tarp MPO/MTP paskirstymo skydų arba tiesiogiai tarp įrenginių, turinčių suderinamas MTP jungtis. Jungdami prie paskirstymo skydų ar siųstuvų-imtuvų, užtikrinkite teisingą A poliškumo suderinimą, kad signalų atvaizdavimas išliktų teisingas. Nutieskite 6,5 mm magistralę vengdami staigių lenkimų ir pritvirtinkite tinkamais kabelių valdymo priedais, kad jungtys nepatirtų įtempimų. Prieš sujungdami patikrinkite galinių paviršių švarą, kad sumažintumėte įterpimo nuostolius.

Rekomendacijos

Siekiant patikimo veikimo, prieš jungdami nuvalykite MTP jungčių galinius paviršius patvirtintais šviesolaidinių valymo įrankiais, venkite lenkimo spindulių, mažesnių už gamintojo nurodytą minimumą, o kabelį sandėliuokite arba perneškite taip, kad išvengtumėte mechaninių įtempimų. Naudokite kabelį trumpo ir vidutinio nuotolio daugiamodėms linijoms bei didelio tankio aplinkoje, kur reikalingi vietą taupantys magistraliniai sprendimai.
