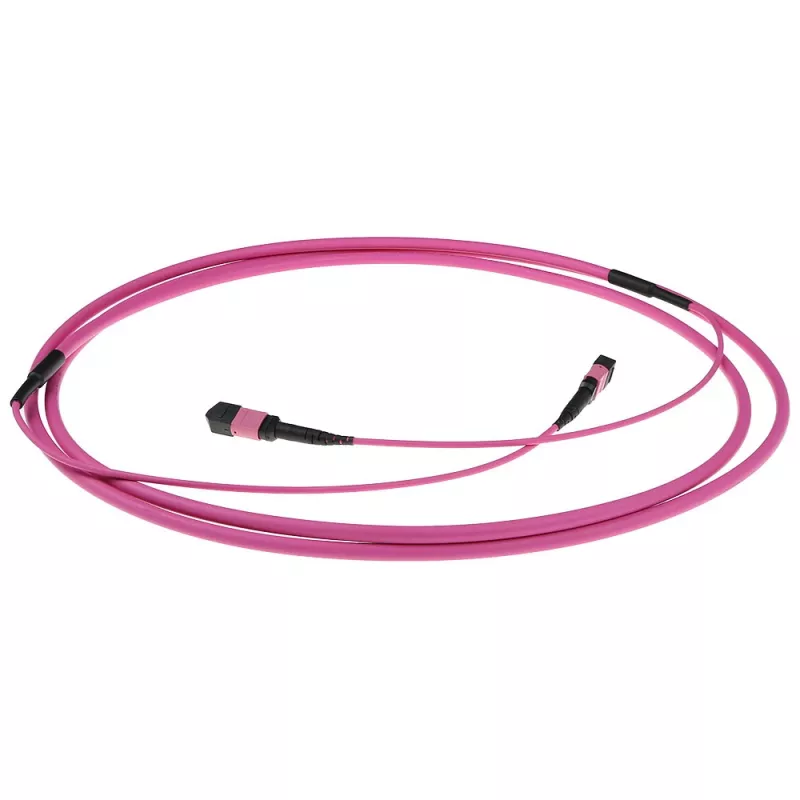

ACT 25 m daugiagyslis 50/125 OM4(OM3) poliškumas A šviesolaidinis magistralinis kabelis su MTP/MPO moteriškomis jungtimis

ACT 25 m daugiagyslis 50/125 OM4(OM3) šviesolaidinis magistralinis kabelis su MTP/MPO moteriškomis jungtimis yra 12 skaidulų, 6,5 mm magistralinis kabelis, skirtas didelio tankio duomenų centrų aplinkai ir magistralinėms linijoms. Jame naudojama OM4 daugiagyslė skaidula, atgaliniu būdu suderinama su OM3, ir skirtas naudoti su QSFP siųstuvais-imtuvais arba kaip sparčiosios tinklo infrastruktūros dalis. Kabelis turi MTP US Conec jungtį kiekviename gale, kad būtų užtikrinti maži įterptiniai nuostoliai ir geresnės mechaninės savybės.

Privalumai

Itin kompaktiška konstrukcija sujungia 12 skaidulų viename 6,5 mm magistraliniame kabe, taip sumažindama vietos poreikį stovuose ir kanaluose. MTP US Conec jungtys užtikrina mažus nuostolius ir pastovias optines charakteristikas bei didesnį mechaninį patvarumą. OM4 skaidula palaiko didesnį pralaidumą ir ilgesnes daugiagysles linijas, išlikdama suderinama su OM3 įranga. A poliškumo laidų schema supaprastina integravimą sistemose, kurioms reikia tokios konfigūracijos.

Tinka

• Duomenų centrų magistralinėms linijoms ir didelio tankio komutavimui
• Prijungimui prie QSFP siųstuvų-imtuvų ir sparčiųjų modulių
• Daugiagyslei tinklo infrastruktūrai, kuriai reikalingas OM4/OM3 suderinamumas

Pagrindinės specifikacijos

• Ilgis: 25 m
• Skaidulos tipas: daugiagyslė 50/125 µm OM4 (atgaliniu būdu suderinama su OM3)
• Skaidulų skaičius: 12 skaidulų
• Kabelio skersmuo: 6,5 mm
• Jungties tipas: MTP/MPO moteriška (MTP US Conec)
• Poliškumas: A
• Prekės ženklas/modelis: ACT, MPN DC5000
• EAN: 8716065420692

Kaip naudoti

Nutieskite magistralinį kabelį per stovus arba izoliavimo sistemas, vengdami staigių lenkimų ir per didelio tempimo. Prijunkite kiekvieną galą prie suderinamų MTP/MPO adapterių ar kasečių skydelių ir prijunkite prie QSFP siųstuvų-imtuvų arba komutavimo skydelių, laikydamiesi A poliškumo laidų schemos. Prieš sujungdami įsitikinkite, kad jungtys yra švarios, ir pritvirtinkite kabelį, kad būtų išvengta jungčių sąsajų apkrovos.

Rekomendacijos

Prieš montavimą apžiūrėkite ir išvalykite MTP jungtis tinkamais skaidulų valymo įrankiais, išlaikykite minimalų lenkimo spindulį pagal gamintojo nurodymus ir naudokite suderinamus MPO/MTP adapterius ar kasetes, kad išsaugotumėte mažus nuostolius ir mechaninį vientisumą.
