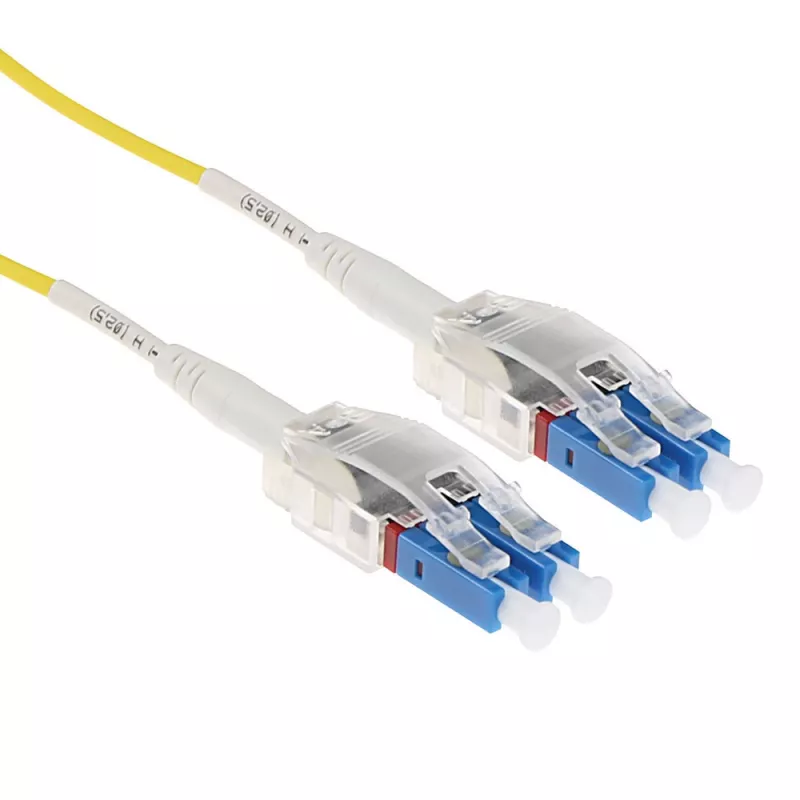

ACT 20 metrų vienmodis 9/125 OS2 poliškumo apvertimo šviesolaidinis kabelis su LC jungtimis

ACT 20 metrų vienmodis 9/125 OS2 poliškumo apvertimo šviesolaidinis kabelis yra 20 m vienmodis optinis komutacinis kabelis su 9 µm šerdies skersmeniu ir OS2 specifikacija. Jame sumontuotos LC jungtys abiejuose galuose (po 2 LC jungtis kiekviename gale), o jo poliškumo apvertimo konstrukcija padeda išlaikyti tinkamą kanalų orientaciją dvipusėse jungtyse. Kabelis skirtas tolimojo nuotolio, mažų nuostolių duomenų perdavimui optiniuose tinkluose ir telekomunikacijų sistemose, kur reikalingas vienmodis našumas ir kontroliuojamas poliškumas.

Privalumai

Šis šviesolaidinis kabelis užtikrina mažą slopinimą ir stabilias perdavimo charakteristikas dėl OS2 klasės vienmodžio pluošto ir 9/125 µm šerdies/apvalkalo geometrijos. LC jungtys suteikia kompaktišką dvipusę sąsają su patikimu sujungimo našumu, o poliškumo apvertimo funkcija sumažina poreikį rankiniu būdu perjungti, derinant siuntimo ir priėmimo kanalus. 20 m ilgis suteikia lankstumo jungiant stelažus ar patalpas, išlaikant signalo vientisumą ilgesniuose atstumuose.

Tinka

• Duomenų centro jungtims ir stelažų sujungimui
• Telekomunikacijų magistralinėms linijoms ir miestelių tinklams
• Optiniams pataisos skydams ir optinio paskirstymo rėmams
• Ilgo atstumo vienmodžių sistemų įrengimui, kuriose reikia kontroliuojamo poliškumo

Pagrindinės specifikacijos

• Ilgis: 20 metrų
• Pluošto tipas: vienmodis
• Šerdies/apvalkalo skersmuo: 9/125 µm
• Optinė klasė: OS2 (vienmodis tolimajam nuotoliui)
• Jungčių tipas: dvipusė LC kiekviename gale
• Poliškumas: apvertimo konstrukcija dvipusio poliškumo valdymui
• Tipinis naudojimas: komutacinis kabelis optiniams tinklams ir telekomunikacijų įrangai

Kaip naudoti

Įdiekite ACT 20 m vienmodį šviesolaidinį kabelį, prijungdami dvipuses LC jungtis prie atitinkamų LC prievadų pataisos skyduose, siųstuvuose-imtuvuose ar optinėje įrangoje. Prieš sujungdami įsitikinkite, kad jungtys yra švarios, kad sumažintumėte įterpimo nuostolius; jei reikia, naudokite tinkamus optinio pluošto valymo įrankius. Nutieskite kabelį laikydamiesi rekomenduojamų lenkimo spindulio ribų ir pritvirtinkite jį kabelių tvarkymo priedais, kad išvengtumėte jungčių apkrovos. Patikrinkite poliškumą ir jungties tęstinumą optiniu testeriu arba patikrindami signalo buvimą po prijungimo.

Rekomendacijos

Norėdami išlaikyti našumą, laikykite ir naudokite kabelį nedulkėtoje aplinkoje, venkite per didelio lenkimo ar suspaudimo ir prieš kiekvieną jungimą nuvalykite jungčių galinius paviršius. Naudokite poliškumo apvertimo funkciją diegdami dvipuses linijas, kad supaprastintumėte siuntimo ir priėmimo porų derinimą ir sutrumpintumėte konfigūravimo laiką diegimo metu.
