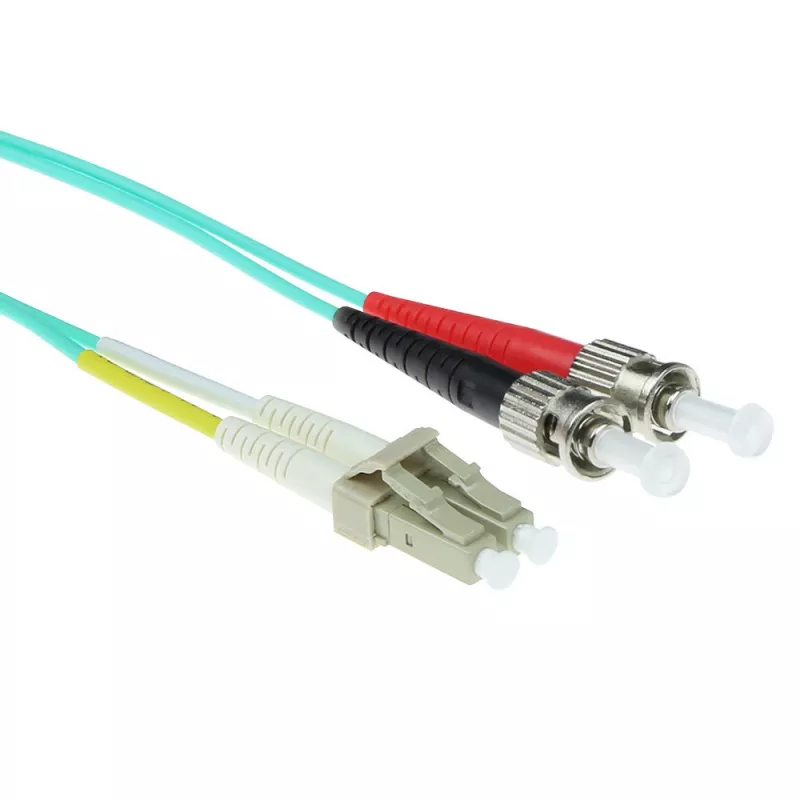

ACT 20 m LSZH daugiarežimis 50/125 OM3 šviesolaidinis komutacinis kabelis, dvipusis su LC ir ST jungtimis

ACT 20 m LSZH daugiarežimis 50/125 OM3 šviesolaidinis komutacinis kabelis yra dvipusis šviesolaidžio mazgas, kurio viename gale yra LC jungtis, o kitame – ST jungtis. Jis skirtas vidaus tinklo linijoms, kurioms reikia patikimo daugiarežimio veikimo vidutiniais atstumais. 50 µm šerdies ir OM3 klasės kabelis palaiko didelės spartos duomenų perdavimą struktūrizuotoms kabelių sistemoms duomenų centruose, serverių patalpose ir įmonių tinkluose. Išorinis apvalkalas pagamintas iš LSZH medžiagos, kad gaisro atveju sumažėtų dūmų kiekis ir būtų išvengta halogenų emisijos. Todėl kabelis tinkamas montuoti uždarose arba blogai vėdinamose vietose.

Privalumai

Šis šviesolaidinis komutacinis kabelis užtikrina dvipusį visos dažnių juostos perdavimą daugiarežimiu OM3 našumu ir mažais įterpimo nuostoliais, kai baigiamas LC ir ST jungtimis. LSZH apvalkalas sumažina toksiškų garų ir tankių dūmų susidarymą esant šiluminiam poveikiui, padidindamas saugą vidaus įrenginiuose. 20 metrų ilgis suteikia lankstumo išdėstant įrangą be tarpinių sujungimų, o 50/125 µm šerdies dydis užtikrina suderinamumą su įprastais daugiarežimiais siųstuvais-imtuvais ir optine įranga.

Tinka

• Trumpo ir vidutinio nuotolio daugiarežimėms linijoms duomenų centruose ir serverių patalpose
• Jungtims tarp komutatorių, pataisos skydų ir senesnės įrangos su ST jungtimis
• Įmonių LAN magistralėms ir miestelių kabelių sistemoms, kur reikalingas LSZH
• Laikiniems ar nuolatiniams įrenginiams, kuriems reikia dvipusio OM3 veikimo

Pagrindinės specifikacijos

• Pluošto tipas: daugiarežimis
• Šerdies / apvalkalo skersmuo: 50/125 µm
• OM klasė: OM3
• Ilgis: 20 metrų
• Jungčių konfigūracija: dvipusis LC į ST
• Apvalkalo medžiaga: LSZH (Low Smoke Zero Halogen)
• Poliravimas / tipas: tinka daugiarežimiams siųstuvams-imtuvams (gamyklinis užbaigimas)

Kaip naudoti

Nutieskite dvipusį kabelį tarp dviejų galinių taškų, vengdami staigių lenkimų ir didelės įtampos vietų; išlaikykite minimalų lenkimo spindulį, kaip rekomenduojama daugiarežimių šviesolaidžių praktikoje. Įstatykite LC ir ST jungtis į atitinkamus prievadus, kol užsifiksuos patikimas sujungimas. Patikrinkite linijos vientisumą optine matavimo įranga arba tinklo siųstuvais-imtuvais ir pažymėkite abu galus, nurodydami prijungtus prievadus, kad būtų lengviau ateityje atlikti techninę priežiūrą. Jei sumontuota kabelių tvarkymo įranga, pritvirtinkite kabelį šviesolaidžiams tinkamais raiščiais ar tvarkikliais, kad būtų išvengta įtempimo užbaigimo vietose.

Rekomendacijos

Kad veikimas būtų patikimas, laikykite jungtis švarias ir uždėkite ant jų apsauginius dangtelius, kai jos nenaudojamos, laikykitės daugiarežimių OM3 įrengimo standartų dėl lenkimo spindulio ir kabelio tiesimo ir venkite LSZH apvalkalo poveikio aukštai temperatūrai ar mechaniniam nubrozdinimui. Po įrengimo naudokite tinkamus šviesolaidžių testerius, kad patikrintumėte įterpimo nuostolius ir optinės galios lygius.
