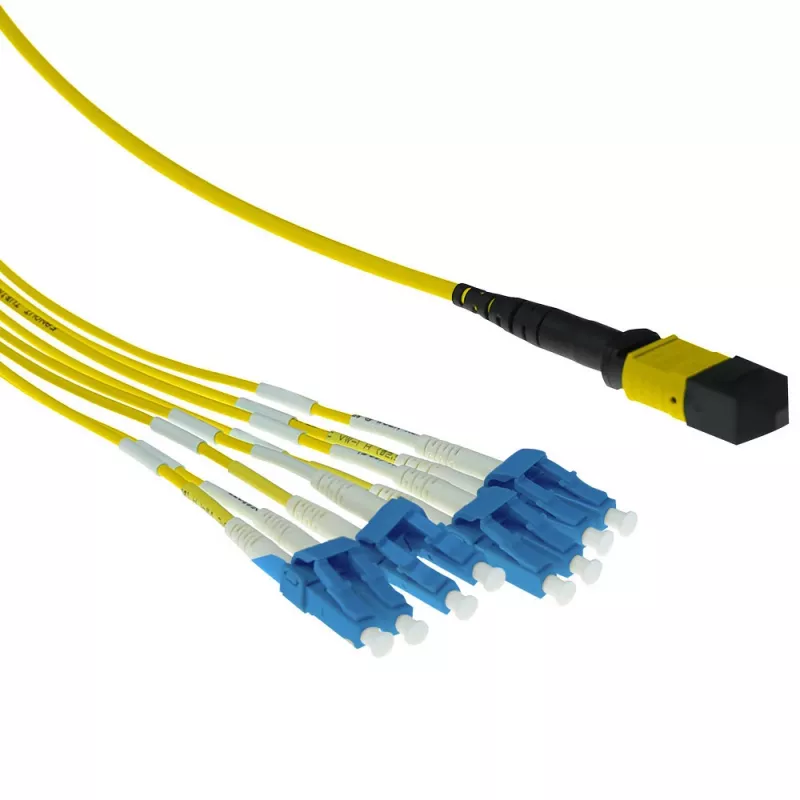

ACT 2 metrų vienmodis 9/125 OS2 ventiliatorinis komutacinis kabelis 1 × MTP moteriškas - 4 × LC dvipusis 8 skaidulos

ACT ventiliatorinis komutacinis kabelis 2 m vienmodis 9/125 OS2 1×MTP-4×LC yra 8 skaidulų išskaidomasis kabelis, sukurtas didelio tankio vienmodžiams tinklams. Viename gale jis turi vieną MTP moterišką jungtį, o kitame – keturias LC dvipuses jungtis, todėl kompaktišką daugiaskaidulinį magistralinį kabelį galima paversti atskiromis LC galūnėmis. 9/125 µm OS2 skaidulos konstrukcija skirta ilgo nuotolio ir aukšto našumo jungtims, kuriose reikalingas mažas slopinimas ir stabilus vienmodis perdavimas.

Privalumai

Šis ventiliatorinis komutacinis kabelis pasižymi mažais įterpimo nuostoliais ir pastoviu optiniu veikimu visose aštuoniose skaidulose, todėl užtikrina patikimą signalo perdavimą reiklioje aplinkoje. Jo MTP į LC konfigūracija supaprastina stovo ir skydo jungtis, sumažindama kabelių netvarką ir leisdama greitai, pakartojamai sujungti. 2 m ilgis suteikia lankstumo jungiant gretimus stovus arba nuo įrangos prie pataisos skydų, išlaikant kontroliuojamą kabelių trasavimą ir minimalų perteklinį laisvumą.

Tinka

• Duomenų centro pagrindinėms linijoms ir tarpusavio jungtims
• Didelio tankio pataisos skydams ir skaidulų paskirstymo rėmams
• Telekomunikacijų linijoms ir operatorių tinklams
• Perėjimui nuo daugiaskaidulinių magistralių prie LC pagrindu veikiančios įrangos

Pagrindinės specifikacijos

• Skaidulos tipas: Vienmodė OS2, 9/125 µm
• Skaidulų skaičius: 8 skaidulos (4 LC dvipusės jungtys)
• Jungtis A: 1 × MTP moteriška
• Jungtis B: 4 × LC dvipusė (uniboot arba dvipusis formatas, priklausomai nuo surinkimo)
• Ilgis: 2 metrai
• Tipinis veikimas: maži įterpimo nuostoliai ir dideli grįžtamieji nuostoliai, suderinami su vienmodėmis sistemomis
• Kabelio paskirtis: vidaus, stovų ir spintų patisavimas

Kaip naudoti

Prijunkite MTP moterišką galą prie suderinamo MTP magistralinio kabelio ar kasetės, o LC dvipuses jungtis įkiškite į įrangos arba pataisos skydo prievadus, kuriems reikia vienmodžių LC galūnių. Prieš sujungdami įsitikinkite, kad jungčių galiniai paviršiai yra švarūs, kad sumažintumėte nuostolius ir apsaugotumėte ferules nuo užteršimo. Nutieskite kabelį kabelių valdymo kanalais ar loveliais, kad išvengtumėte staigių lenkimų; laikykitės vienmodės skaidulos lenkimo spindulio rekomendacijų, kad išlaikytumėte optinį veikimą.

Rekomendacijos

Prieš kiekvieną naudojimą apžiūrėkite ir nuvalykite jungčių galinius paviršius tinkamais skaidulų valymo įrankiais. Įrengdami neviršykite minimalaus lenkimo spindulio, nurodyto vienmodei skaidulai, ir pritvirtinkite kabelį, kad jungtys nebūtų apkrautos. Naudokite paženklintą patisavimą, kad išlaikytumėte skaidulų atvaizdavimą tarp MTP magistralės ir LC prievadų, o po įrengimo patikrinkite optinius nuostolius OTDR arba galios matuokliu.
