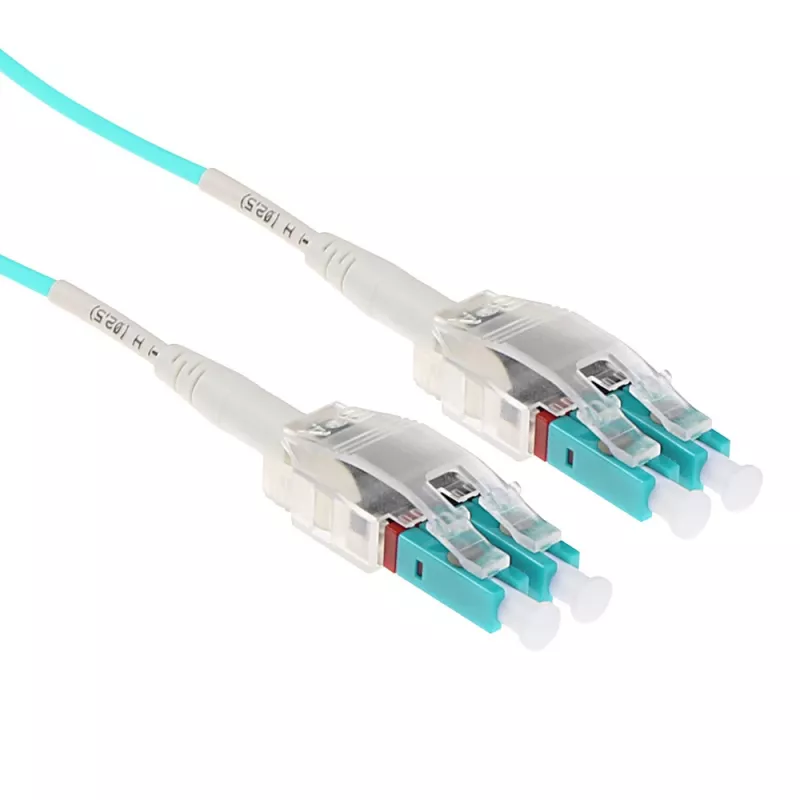

ACT 17 metrų daugiamodis 50/125 OM3 poliškumo pakeitimo šviesolaidinis kabelis su LC jungtimis

ACT 17 metrų daugiamodis OM3 šviesolaidinis kabelis su LC jungtimis yra pilno dvipusio ryšio 50/125 µm daugiamodė jungtis, sukurta didelės spartos tinklo aplinkoms. OM3 klasė užtikrina lazeriu optimizuotą veikimą trumpojo nuotolio reikmėms, o 17 m ilgis ir LC–LC galinės jungtys su poliškumo pakeitimu supaprastina jungtis tarp komutatorių, serverių ir pataisymo skydų. Kabelio konstrukcija sukurta taip, kad būtų užtikrinti maži įterpimo nuostoliai ir pastovus signalo vientisumas įprastuose duomenų centrų ir įmonių kabelių išdėstymuose.

Privalumai

OM3 daugiamodis šviesolaidis užtikrina didesnį pralaidumą 10 Gigabitų ir spartesnėms trumpojo nuotolio jungtims, palyginti su žemesnės klasės daugiamodžiais tipais. LC jungtys pasižymi kompaktišku dydžiu ir patikimu sujungimu didelio tankio skyduose. Poliškumo pakeitimo konfigūracija leidžia lengvai valdyti siuntimo / priėmimo atvaizdavimą be papildomų adapterių. 50 µm šerdies skersmuo užtikrina efektyvų sujungimą su įprastais daugiamodžiais siųstuvais-imtuvais, padeda sumažinti jungties nuostolius ir užtikrinti nuspėjamą veikimą.

Tinka

• Trumpojo nuotolio 10GbE ir 40GbE jungtims duomenų centruose
• Pataisymo jungtims tarp tinklo komutatorių ir serverių
• Tarpplotinėms ir plotinės vidaus šviesolaidžių pataisymo jungtims įmonių tinkluose
• Didelio tankio pataisymo skydams ir optinio paskirstymo rėmams

Pagrindinės specifikacijos

• Šviesolaidžio tipas: Daugiamodis OM3
• Šerdis / apvalkalas: 50/125 µm
• Ilgis: 17 metrų
• Jungtys: LC į LC
• Konfigūracija: Pilnas dvipusis ryšys su poliškumo pakeitimu
• Tipinis naudojimas: Trumpojo nuotolio optinės jungtys ir pataisymas

Kaip naudoti

Nutieskite kabelį per kabelių valdymo takus, vengdami aštrių lenkimų ir mechaninio įtempimo. Sulygiuokite ir įkiškite LC jungtis į atitinkamus LC prievadus, kol užsifiksuos spragtelėdamos, laikydamiesi tinkamos siuntimo / priėmimo orientacijos, kaip reikalauja prijungta įranga. Naudokite poliškumo pakeitimą, kad suderintumėte Tx/Rx poras be papildomų kryžminių adapterių. Perteklinį kabelio ilgį sutvirtinkite aptarnavimo kilpoje, o nenaudojamas jungtis laikykite uždengtas gaubteliais, kad apsaugotumėte galinius paviršius nuo užteršimo.

Rekomendacijos

Prieš montuodami apžiūrėkite ir išvalykite LC jungčių galinius paviršius tinkamais šviesolaidžių valymo įrankiais. Išlaikykite lenkimo spindulius, viršijančius gamintojo rekomenduojamus minimumus (paprastai 10× išorinis kabelio skersmuo daugiamodžiams) ir venkite susisukimų. Kritinėms jungtims patikrinkite optinę galią ir įterpimo nuostolius šviesos šaltiniu ir galios matuokliu arba naudokite sertifikuotą bandymo įrangą, kad patvirtintumėte jungties veikimą.
