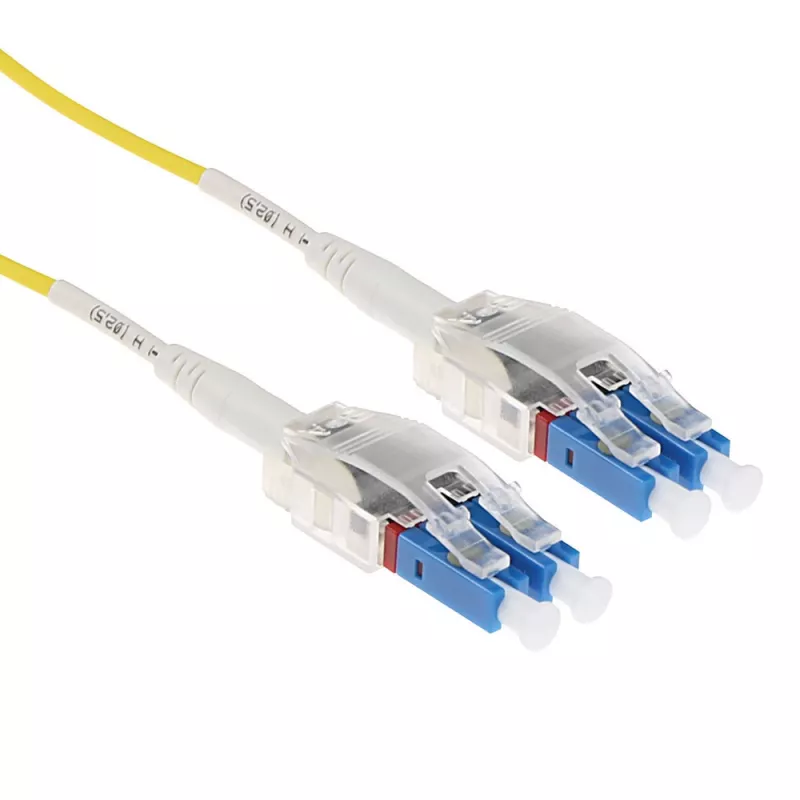

ACT 10 m vienmodis 9/125 OS2 poliškumo susuktas optinis kabelis su LC jungtimis

„ACT“ vienmodis optinis kabelis 10 m su LC jungtimis ir OS2 9/125 konstrukcija yra vienmodis pataisų kabelis, skirtas tolimam optiniam perdavimui. Kabelis naudoja 9 µm skersmens šerdies vienmodę skaidulą, optimizuotą OS2 veikimui, užbaigtas LC jungtimis, skirtomis kompaktiškam dvipusiam sujungimui. Būdamas 10 metrų ilgio ir turėdamas susuktą poliškumo konstrukciją, jis palaiko didelės spartos ryšius tarp tinklo įrenginių, optinių siųstuvų-imtuvų ir pataisų skydelių, išlaikydamas mažus įterpties nuostolius ir kontroliuojamus grįžtamuosius nuostolius.

Privalumai

Šis vienmodis optinis kabelis užtikrina mažo skersmens, mažo silpnėjimo kelią, tinkamą ilgo nuotolio jungimams. LC užbaigtuvai siūlo kompaktišką formos faktorių, suderinamą su šiuolaikiniais siųstuvais-imtuvais ir didelio tankio pataisų skydeliais. OS2 9/125 skaidulos geometrija garantuoja mažus signalo nuostolius ilgais atstumais, o susukto poliškumo dizainas palengvina poravimą dvipusiuose trasuose. Kabelis sukurtas stabiliam optiniam veikimui ir patikimiems poravimo ciklams.

Tinka

• Optinių siųstuvų-imtuvų sujungimui telekomunikacijų ir duomenų centrų įrangoje
• Pataisų skydelių prie komutatoriaus ar maršrutizatoriaus vienmodžių ryšių linijoms
• Ilgo nuotolio taškas–taškas optinėms linijoms pastatų viduje arba tarp pastatų
• Laboratorinėms ir bandymų sąrankoms, reikalaujančioms standartizuotų vienmodžių LC jungčių

Pagrindinės techninės specifikacijos

• Skaidulos tipas: Vienmodė, OS2
• Šerdies / apvalkalo skersmuo: 9/125 µm
• Jungties tipas: LC–LC, dvipusė
• Kabelio ilgis: 10 m
• Poliškumas: Susuktas (dvipusė orientacija)
• Tipinės paskirtys: Ilgo nuotolio optiniai ryšiai, pataisos, įrangos sujungimai

Kaip naudoti

Prieš montavimą apžiūrėkite jungtis ir prievadus, ar jie švarūs, ir prireikus naudokite tinkamus optinio valymo įrankius. Nutieskite 10 m kabelį be stiprių lenkimų; montuodami per stelažus ar lovelius laikykitės skaidulos gamintojo nurodyto minimalaus lenkimo spindulio. Įkiškite LC jungtis į atitinkamus LC prievadus, kol užsifiksuos spragtelėjimu, užtikrindami teisingą dvipusę orientaciją siųstuvo ir imtuvo poroms. Sujungus patikrinkite linijos vientisumą naudodami optinio galingumo matuoklį arba kvalifikuotą siųstuvo-imtuvo diagnostiką.

Rekomendacijos

Laikykite jungties dulkių gaubtelius uždėtus iki galutinio sujungimo, neviršykite kabelio lenkimo spindulio, o kabelį laikykite laisvai suvyniotą, kad išvengtumėte mikrolenkimų. Kritiniuose įrenginiuose atlikite įterpties nuostolių ir grįžtamųjų nuostolių matavimus, kad patvirtintumėte veikimą, atitinkantį sistemos reikalavimus.
