ACT 1 metro vienmodis 9/125 OS2 Polarity Twist uniboot dvipusis šviesolaidinis komutacinis kabelis su CS - LC jungtimis

ACT 1 metro vienmodis 9/125 OS2 Polarity Twist uniboot dvipusis šviesolaidinis komutacinis kabelis su CS - LC jungtimis yra plonas dvipusis šviesolaidinis kabelis, sukurtas didelės spartos duomenų perdavimui duomenų centruose ir telekomunikacijų aplinkose. Jis naudoja 9/125 µm vienmodę OS2 šerdį ir turi CS jungtį viename gale bei LC Polarity Twist™ uniboot jungtį kitame, leidžiančią greitai keisti poliškumą ir užtikrinančią suderinamumą su QSFP ir OSFP optika.

Privalumai

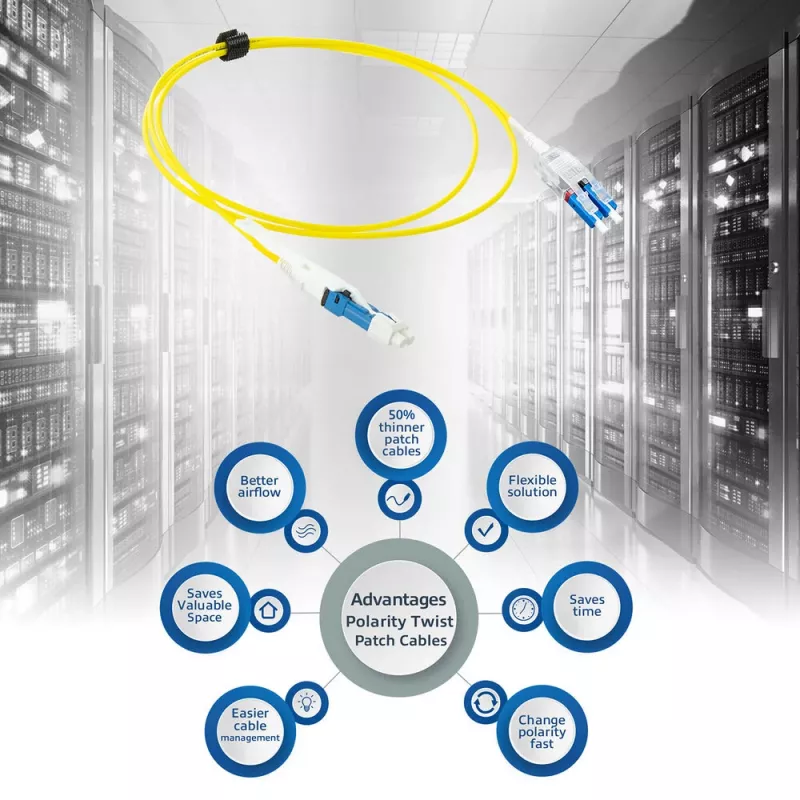

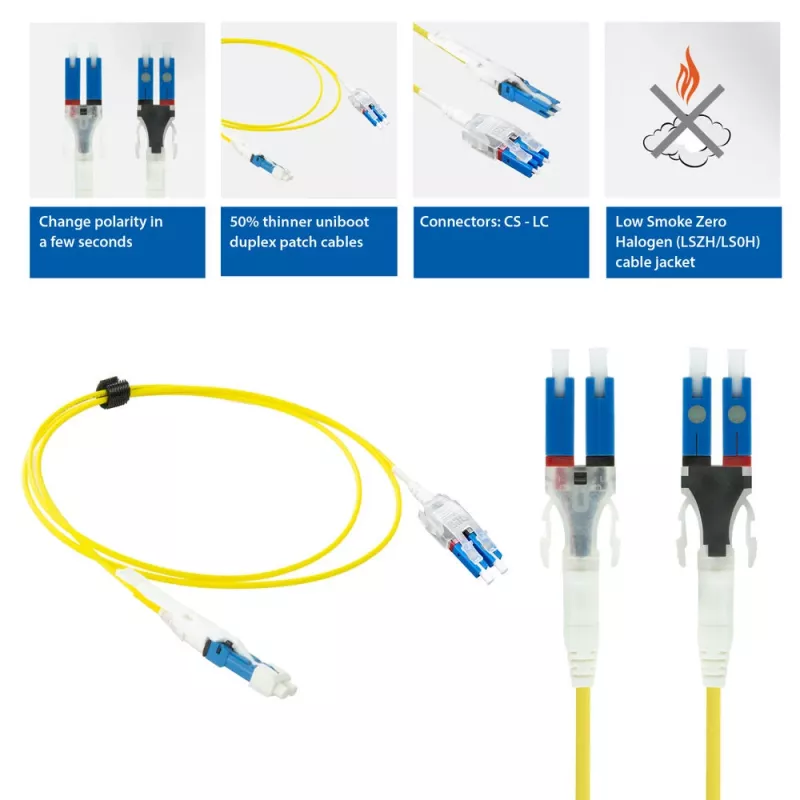

Polarity Twist™ jungtis leidžia per kelias sekundes pakeisti kabelio poliškumą be perjungimo, taip sutaupant montavimo laiką. Uniboot dvipusis dizainas ir 60 % sumažintas skersmuo, palyginti su standartiniais komutaciniai kabeliais, užtikrina didesnį prievadų tankį ir lengvesnį kabelių valdymą perpildytuose pataisos skyduose. CS į LC konfigūracija palaiko didelės spartos modulius ir sumažina signalo nuostolius dėl 9/125 OS2 vienmodžio šviesolaidžio.

Tinka

• Duomenų centrų pataisos skydams ir didelio tankio stovams
• Jungtims prie QSFP ir OSFP didelės spartos optikos
• Telekomunikacijų įrangai ir magistralinėms linijoms

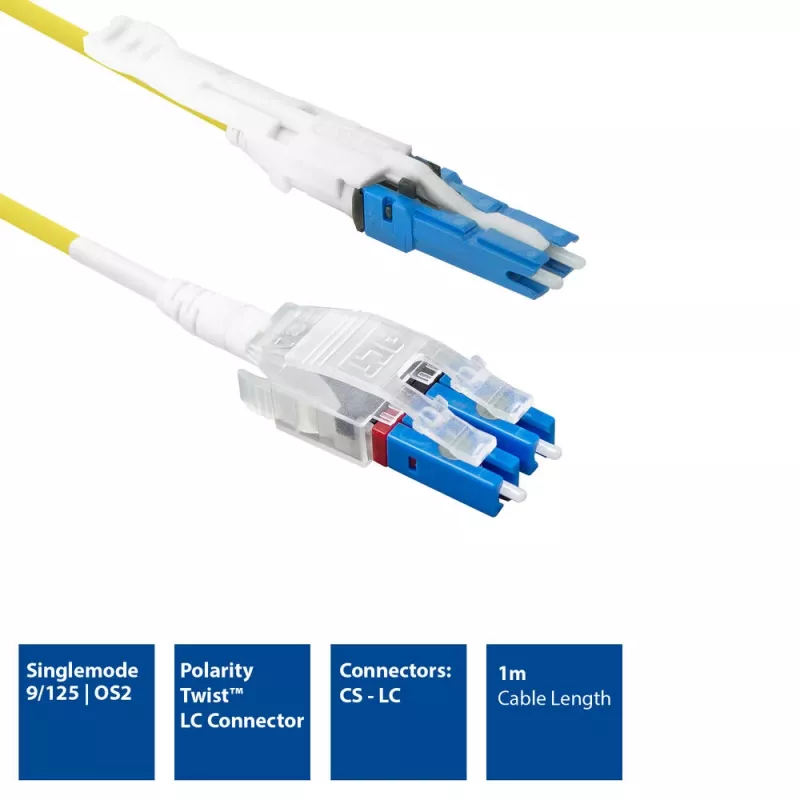

Pagrindinės specifikacijos

• Ilgis: 1 metras
• Skaidulos tipas: Vienmodis 9/125 µm OS2
• Konfigūracija: Uniboot dvipusis
• Jungtys: CS į LC Polarity Twist™
• Prekės ženklas / MPN: ACT / RL1101
• EAN: 8716065529708

Kaip naudoti

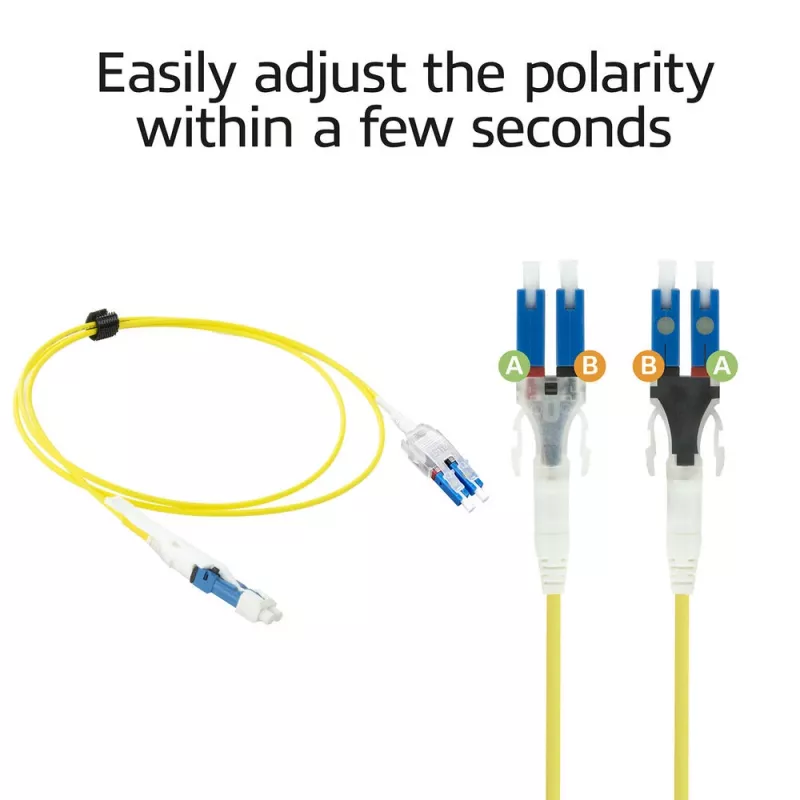

Nutieskite uniboot dvipusį kabelį iki reikiamų prievadų, įkiškite CS jungtį į QSFP/OSFP modulį arba adapterį, o LC Polarity Twist™ jungtį įkiškite į tikslinį LC adapterį ar siųstuvą-imtuvą. Norėdami pakeisti poliškumą, pasukite LC Polarity Twist™ jungtį pagal gamintojo nurodymus, kol bus pasiektas norimas poliškumas; nereikia pjauti ar perjungti.

Rekomendacijos

Siekiant geriausio veikimo, atsargiai elkitės su vienmode 9/125 skaidula, kad išvengtumėte staigių lenkimų ir per didelio tempimo. Naudokite tinkamą įtempimo mažinimą ir laikykitės duomenų centro kabelių tiesimo standartų dėl lenkimo spindulio ir maršrutizavimo. Patikrinkite poliškumą ir patikrinkite jungtį po montavimo naudodami tinkamą optinio bandymo įrangą.
