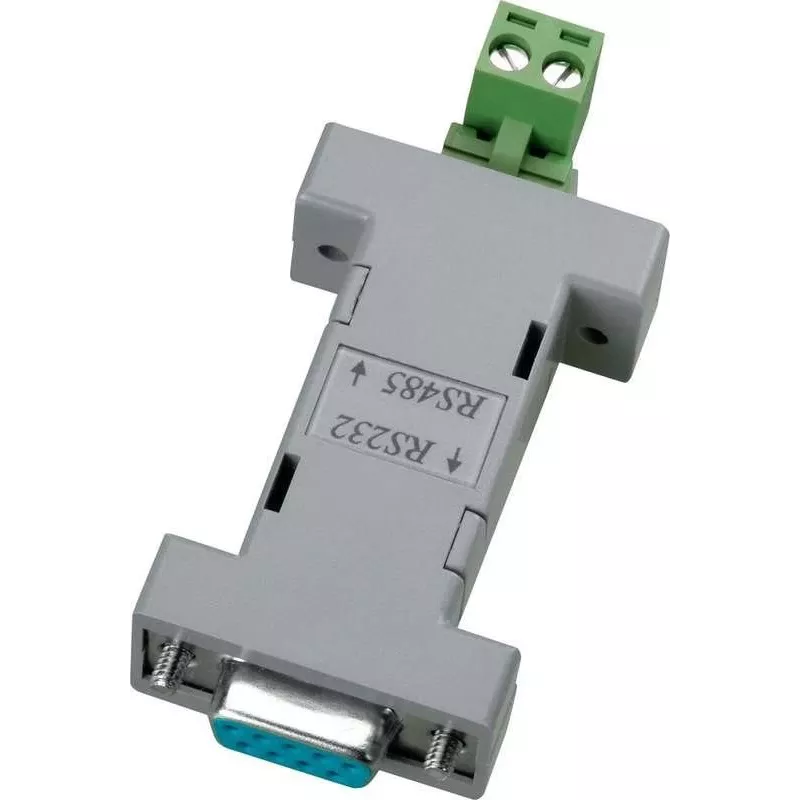

ABUS TV8469 RS232 į RS485 sąsajos keitiklis, DB9, maitinamas iš magistralės, 115,2 kbps, 1200 m, juodas

Seno tipo nuoseklieji įrenginiai dažnai sunkiai bendrauja dideliais atstumais arba triukšmingoje pramoninėje aplinkoje. ABUS TV8469 sąsajos keitiklis įveikia šią spragą konvertuodamas RS232 signalus į RS485, užtikrindamas patikimą duomenų perdavimą iki 1200 metrų. Su automatiniu duomenų krypties valdymu ir maitinimu iš magistralės, nereikia išorinio maitinimo šaltinio ar programinės įrangos konfigūravimo, todėl tai yra „prijunk ir naudok“ sprendimas prailginant nuoseklųjį ryšį saugumo, automatizavimo ir pramoninio valdymo sistemose.

Kam skirta

Šis keitiklis idealiai tinka sistemų integratoriams, saugumo montuotojams ir pramonės technikams, kuriems reikia prijungti RS232 pagrindu veikiančią įrangą – tokią kaip CCTV matricos, prieigos kontrolės skydai ar PLC – prie RS485 tinklų. Jis ypač naudingas programose, kuriose reikalingi ilgi kabeliai, kelių įrenginių konfigūracijos arba veikimas atšiauriomis temperatūros sąlygomis.

Pagrindinės savybės

• Konvertuoja RS232 į RS485 su automatiniu duomenų krypties valdymu, nereikia rankų paspaudimo signalų ar rankinio perjungimo.
• Maitinamas iš RS232 rankų paspaudimo linijų (DTR/RTS/TxD), todėl nereikia išorinio maitinimo šaltinio.
• Palaiko perdavimo spartą iki 115,2 kbps ir atstumą iki 1200 m RS485 režimu.
• ESD apsauga iki 15 kV apsaugo keitiklį ir prijungtą įrangą nuo elektrostatinio išlydžio.
• Kompaktiškas ABS korpusas su DB9 moterišku (RS232) ir DB9 vyrišku (RS485) jungtimis, lengvai montuojamas linijoje.
• Darbinės temperatūros diapazonas nuo -25°C iki 70°C, užtikrinantis patikimą veikimą ekstremaliose aplinkose.
• Veikia be tvarkyklių – suderinamas su bet kuria operacine sistema be papildomos programinės įrangos.

Specifikacijos

• Konversijos tipas: RS232 į RS485
• RS232 jungtis: DB9 moteriška
• RS485 jungtis: DB9 vyriška
• RS485 režimas: 2 laidų pusiau dupleksas
• Duomenų krypties valdymas: automatinis
• Maksimali perdavimo sparta: 115,2 kbps
• Maksimalus RS485 atstumas: 1200 m
• Maitinimo šaltinis: maitinamas iš RS232 DTR/RTS/TxD linijų
• Reikalingas išorinis maitinimas: ne
• Galvaninė izoliacija: ne
• ESD apsauga: 15 kV
• Darbinė temperatūra: -25°C iki 70°C
• Korpuso medžiaga: ABS plastikas
• LED indikatoriai: nėra
• Suderinamumas: nepriklausomas nuo OS (be tvarkyklių)
• Standartai: EIA/TIA RS232, EIA/TIA RS485

Patarimai

Norėdami pasiekti geriausių rezultatų, naudokite vytos poros kabelį RS485 jungčiai ir užtikrinkite tinkamą terminavimą abiejuose magistralės galuose. Kadangi keitiklis maitinamas iš magistralės, patikrinkite, ar jūsų RS232 prievadas tiekia pakankamą įtampą rankų paspaudimo linijose; jei ne, gali prireikti trumpo adapterio kabelio su išoriniu maitinimu. Montuokite keitiklį atokiau nuo elektromagnetinių trukdžių šaltinių, kad išlaikytumėte signalo vientisumą.
