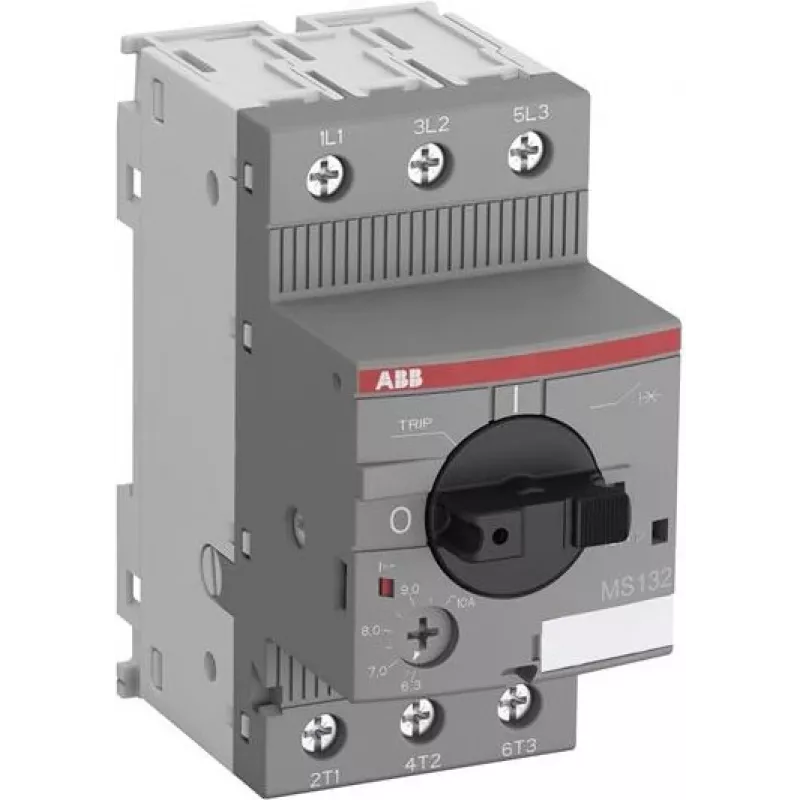

ABB MS132-1.6 Motor Protection Circuit Breaker 1.0-1.6A

Varikliai yra pramonės darbiniai arkliai, tačiau jie yra pažeidžiami perkrovų ir trumpųjų jungimų, kurie gali sustabdyti veiklą. ABB MS132-1.6 variklio apsaugos automatinis jungiklis yra sukurtas apsaugoti jūsų trifazius variklius nuo šių grėsmių, užtikrinant patikimą veikimą ir sumažinant prastovų laiką. Su reguliuojamu šiluminės atpalaidavimo diapazonu nuo 1,0 iki 1,6 A ir fiksuota magnetine atpalaidavimo srove 20,5 A, šis kompaktiškas įrenginys užtikrina tikslią apsaugą, pritaikytą jūsų variklio poreikiams.

Kam jis skirtas

Šis automatinis jungiklis yra idealus elektros inžinieriams, skydų gamintojams ir priežiūros technikams, kuriems reikia patikimo, vietą taupančio sprendimo variklių apsaugai pramoniniuose valdymo skyduose, staklėse, siurbliuose ir ventiliatoriuose. Jis tinka naudoti iki 690 V kintamosios srovės įtampai ir atitinka tarptautinius standartus, todėl yra universalus pasirinkimas tarptiniams projektams.

Pagrindinės savybės

• Šiluminės-magnetinės atpalaidavimo blokas su reguliuojamu šiluminiu nustatymu (1,0–1,6 A) ir fiksuota magnetine atpalaidavimo srove (20,5 A)
• Didelė išjungimo galia 100 kA esant 400 V kintamajai srovei užtikrina tvirtą trumpojo jungimo apsaugą
• Trys poliai su varžtiniais gnybtais saugiam laidų sujungimui
• Montavimas ant DIN bėgelio (TH35-7,5 arba TH35-15) greitam įrengimui
• IP20 apsauga ant gnybtų, tinka naudoti uždaromuose skyduose
• Platus aplinkos temperatūros diapazonas: nuo -25 °C iki +70 °C eksploatacijai
• Ilgas elektrinis ir mechaninis atsparumas: po 100 000 ciklų
• Atitinka IEC/EN 60947-1, 60947-2 ir 60947-4-1

Specifikacijos

• Vardinė darbinė srovė (Ie): 1,0–1,6 A
• Vardinė darbinė įtampa (Ue): 690 V kintamoji srovė
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atlaikomoji įtampa (Uimp): 6 kV
• Vardinė trumpojo jungimo išjungimo galia (Icu) esant 400 V kintamajai srovei: 100 kA
• Polių skaičius: 3
• Atpalaidavimo charakteristika: šiluminė-magnetinė
• Magnetinės atpalaidavimo srovė (Ii): 20,5 A
• Prijungimo tipas: varžtiniai gnybtai
• Apsaugos laipsnis: IP20 (gnybtai)
• Galios nuostoliai vienam poliui: 0,5 W
• Aplinkos darbinė temperatūra: nuo -25 iki +70 °C
• Aplinkos laikymo temperatūra: nuo -50 iki +80 °C
• Standartai: IEC/EN 60947-1, IEC/EN 60947-2, IEC/EN 60947-4-1

Patarimai

Siekiant užtikrinti optimalią apsaugą, nustatykite šiluminės atpalaidavimo srovę pagal variklio vardinę srovę, nurodytą jo vardinėje plokštelėje. Visada montuokite jungiklį korpuse, kuris užtikrina tinkamą apsaugą nuo dulkių ir drėgmės, ir patikrinkite, ar trumpojo jungimo srovė montavimo vietoje neviršija 100 kA. Priežiūros metu periodiškai tikrinkite gnybtų priveržimą ir išbandykite atpalaidavimo mechanizmą.
