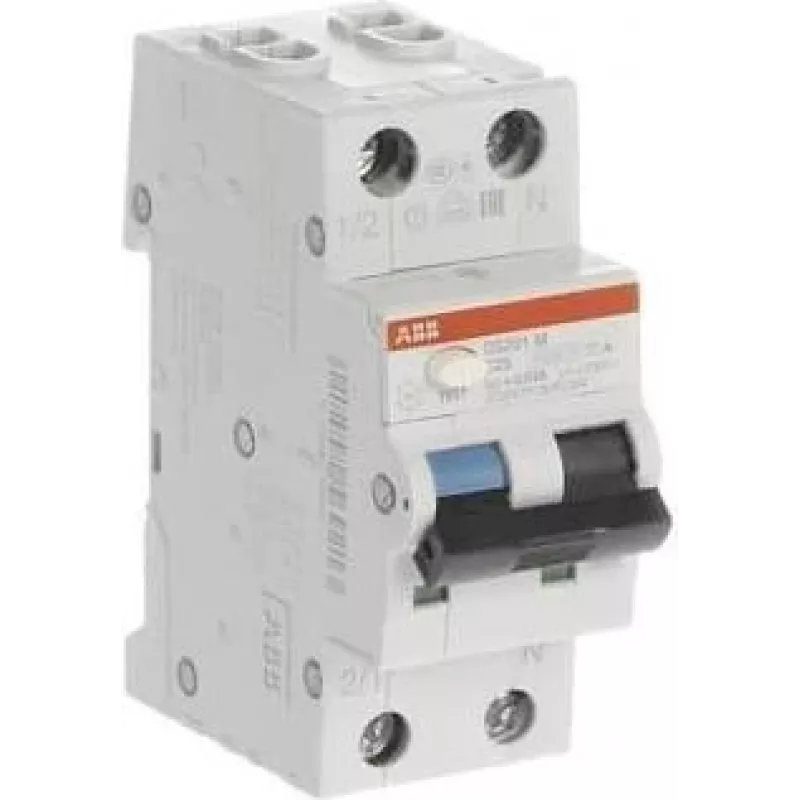

ABB 2CSR275180R0165 RCBO 1P+N 16A C kreivė 30mA AC tipas 6kA 2 moduliai DS201

Elektros gedimai ir perkrovos gali sukelti pavojingas situacijas, pažeisti įrangą ir kelti riziką asmenų saugumui. ABB 2CSR275180R0165 sujungia liekamosios srovės ir perkrovos apsaugą viename kompaktiškame įrenginyje, užtikrindamas patikimą žmonių ir įrenginių apsaugą. Šis RCBO iš DS201 serijos aptinka 30 mA įžeminimo nuotėkio sroves ir akimirksniu išjungia grandinę, taip pat apsaugo nuo perkrovų ir trumpųjų jungimų su C kreivės charakteristika. Tai idealus sprendimas gyvenamosioms ir komercinėms patalpoms, kur svarbi tiek sauga, tiek erdvės taupymas.

Kam jis skirtas

Šis įrenginys skirtas elektrikams, skydų gamintojams ir objektų valdytojams, kuriems reikia apsaugoti galutines grandines skirstomuosiuose skyduose. Jis ypač tinka rozetėms, apšvietimo grandinėms ir kitoms apkrovoms, kuriose reikalinga asmenų apsauga nuo elektros smūgio. 1P+N konstrukcija su dviejų modulių pločiu leidžia lengvai integruoti į standartinius DIN bėgio skydus, taupant vietą neprarandant saugumo.

Pagrindinės savybės

• Kombinuota liekamosios srovės ir perkrovos apsauga (RCBO)
• Vardinė srovė 16 A, išjungimo charakteristika C
• Jautrumas 30 mA, AC tipo liekamosios srovės aptikimas
• Išjungimo galia 6 kA, vardinė įtampa 230 V AC
• Kompaktiškas 2 modulių plotis, montavimas ant DIN bėgio
• Didelė elektrinė ir mechaninė patvarumas
• Atitinka IEC/EN 61009-1

Specifikacijos

• Produkto tipas: RCBO
• Serija: DS201
• Polių skaičius: 1P+N
• Vardinė srovė (In): 16 A
• Išjungimo charakteristika: C
• Vardinė liekamosios srovės veikimo srovė (IΔn): 30 mA
• Liekamosios srovės tipas: AC
• Vardinė įtampa (Ue): 230 V AC
• Vardinis dažnis: 50/60 Hz
• Vardinė trumpojo jungimo galia (Icn): 6 kA
• Modulių skaičius: 2
• Montavimo tipas: DIN bėgis
• Elektrinė patvarumas: 10000 ciklų
• Mechaninė patvarumas: 20000 ciklų
• Gnybtų tipas: varžtiniai gnybtai
• Gnybtų talpa standiems laidams: 35 mm²
• Gnybtų talpa lankstiems laidams: 25 mm²
• Apsaugos laipsnis: IP20 (gnybtai)
• Darbinės temperatūros diapazonas: nuo -25 iki +55 °C
• Standartai: IEC/EN 61009-1

Patarimai

Montuodami šį RCBO, įsitikinkite, kad viršutinė perkrovos apsauga yra suderinta, kad būtų išvengta netikėtų išjungimų. Grandinėms su elektroninėmis apkrovomis, kurios gali sukelti nuolatinės srovės nuotėkius, apsvarstykite A arba B tipo liekamosios srovės įrenginio naudojimą. Visada išbandykite įrenginį naudodami testavimo mygtuką po montavimo ir periodiškai atlikdami techninę priežiūrą.
