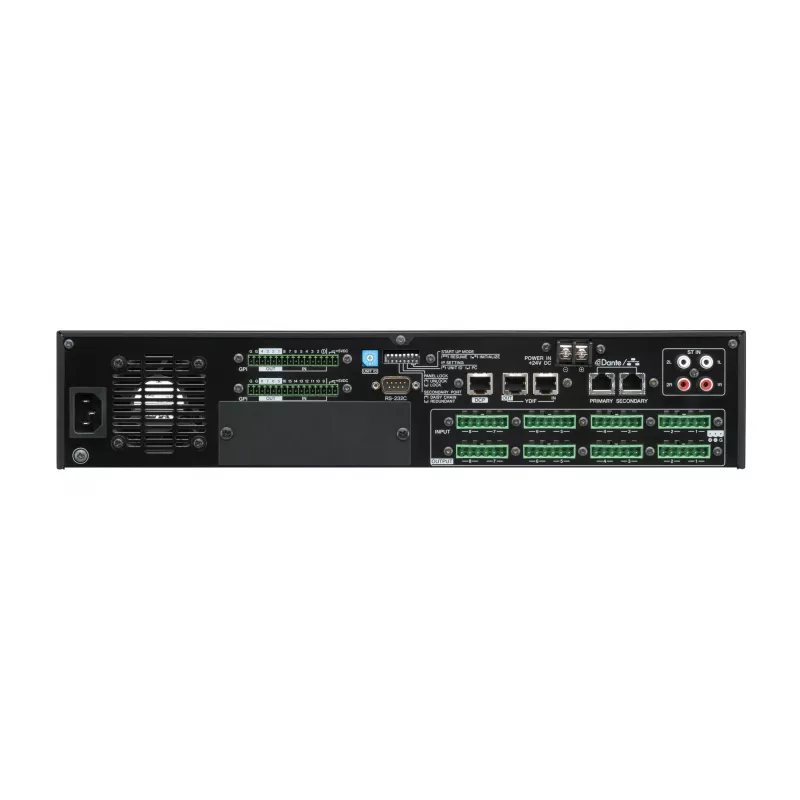

Yamaha MTX5-D matricinis procesorius

Jūsų garso sprendimo širdis
Visų pirma skirti kelių zonų komerciniams įrenginiams, MTX serijos matriciniai procesoriai aprūpinti lanksčiomis apdorojimo funkcijomis, būtinomis įvairiausiems pritaikymams, pavyzdžiui, mažmeninės prekybos parduotuvėse, restoranuose/baruose ar banketų salėse. Atsakingi už pagrindines apdorojimo funkcijas jūsų sistemos projektavimo širdyje, MTX procesoriai leidžia jums konfigūruoti, programuoti ir valdyti visą garso sprendimą per intuityvią pridedamos MTX Editor programinės įrangos sąsają. Seriją sudaro du modeliai su skirtingomis DSP pajėgumo ir išplėtimo galimybėmis, todėl MTX procesoriai gali patenkinti tikrai įspūdingo spektro komercinių aplinkų poreikius.

Universalios įvesties/išvesties konfigūracijos
MTX serijoje yra analoginių ir skaitmeninių jungčių derinys. Dante ir YDIF jungtys reiškia, kad visada turėtų būti pakankamai įvesčių ir išvesčių jūsų įrenginio mastui.

Apžvalga: Į/I
Atidžiau pažvelkite į MTX ir MRX procesorių įvestis ir išvestis bei pateikite kiekviename jų galimo apdorojimo apžvalgą.

SD atminties kortelės lizdas atkūrimui
MTX serijoje yra įvesties/išvesties konfigūracija, idealiai tinkanti įvairiems pritaikymams: 8 monofoniniai įėjimai (mikrofonas/linija), 2 stereofoniniai įėjimai (linija) ir 16 skaitmeninių įvesčių per YDIF. Išvesties pusę sudaro 8 linijinio lygio monofoninės išvestys ir 16 skaitmeninių išvesčių per YDIF. MTX procesoriai taip pat turi SD kortelės lizdą SD atminties kortelėje saugomų MP3/WAV failų atkūrimui. Įvykių planuoklio funkcija leidžia jums atkurti šiuos failus kaip muziką, pranešimus ar skambučius – arba net suaktyvinti išorinius įrenginius GPI išvestimi – suplanuotu laiku, taip pat iškviesti MTX viduje saugomus išankstinius nustatymus.

Lengvai padidinkite sistemos įvesčių ir išvesčių skaičių.
EXi8/Exo8 yra MTX/MRX serijos įvesties/išvesties plėtikliai.
EXi8 konvertuoja analoginį mikrofono/linijos signalą į skaitmeninį ir perduoda į MTX per Yamaha nuosavybės YDIF ryšį. EXi8 pirminius stiprintuvus galima nuotoliniu būdu valdyti iš MTX/MRX Editor.
EXo8 taip pat jungiasi prie sistemos per YDIF ir turi 8 kanalų DA keitiklius, kurie konvertuoja skaitmeninę išvestį į aukštos kokybės analoginį signalą.

MTX skaitmeninio tinklo sistema
Dviejų tipų tinklų naudojimas MTX sistemose gali žymiai sumažinti įrengimo kainą ir laiką. YDIF trumpesniems sistemos ryšiams ir DANTE didesniems įrenginiams derinys gali žymiai pagerinti projektavimo lankstumą.

Garso tinklas MTX sistemai
MTX procesoriuose įdiegtas naujai sukurtas YDIF skaitmeninio perdavimo formatas; unikali Yamaha nuosavybės technologija, perduodanti 16 kanalų garso ir žodžių sinchronizacijos signalą standartiniu CAT5 Ethernet kabeliu. YDIF gali būti naudojamas kaskadiniam kelių MTX serijos įrenginių jungimui arba garso signalui perduoti į XMV serijos galios stiprintuvus labai paprastais kabeliais iki 30 metrų.

Paskirstymo režimas
Maks. 16 garso kanalų gali būti perduodama iš aukštesnio srauto įrenginio į žemesnio srauto įrenginį
Kaskadinis režimas
Gali būti naudojamas kaip 8 kanalų kaskadinės magistralės, specialiai skirtos MTX. Ryšys gali vykti tarp kelių MTX.

Dante, skirtas MTX (tik MTX5-D, XMV-D)
MTX5-D turi du Dante prievadus, leidžiančius 16 įvesties ir išvesties kanalų @44,1 kHZ/48 kHz veikti rezerviniame tinkle. Naudojant MTX5-D ir Dante palaikančius XMV-D stiprintuvus, galima sukurti tiek paprastas, tiek didesnes, sudėtingas Dante tinklo sistemas.

Audinate Dante tinklo garso protokolas buvo pritaikytas ne tik procesoriuose ir galios stiprintuvuose, bet ir daugelyje kitų skaitmeninės garso įrangos tipų, pavyzdžiui, Yamaha skaitmeniniuose maišymo pultuose. Nuo 3.2 versijos palaiko „Rio“ serijos ir „Tio 1608-D“ I/O stovo HA valdymą. Tai daro jį puikiu pagrindu didesnėms tinklinėms garso sistemoms, ypač todėl, kad jungtys nėra apribotos iki 30 m maksimalaus atstumo kaip su YDIF, bet gali perduoti garsą iki 100 m per CAT5e kabelį.

Dante skaitmeninis tinklas apdoroja visus garso ir valdymo duomenis, todėl sistemos keitimas ir išplėtimas yra lengvas. Nauji įrenginiai gali būti prijungti prie tinklo vienu CAT5e kabeliu ir greitai sukonfigūruoti naudojant MTX-MRX Editor. Dante tinklas suteikia aukščiausią sistemos lankstumą, taip pat daug pajėgumo būsimam išplėtimui.

Daisy Chain tinklas
Kuriant paprastą sistemą su nedideliu įrenginių skaičiumi, rekomenduojama naudoti Daisy Chain.
Kadangi Dante gali perduoti tiek valdymo, tiek garso signalus vienu kabeliu, Daisy Chain režimui nereikia tinklo komutatorių.

Žvaigždinis tinklas
Žvaigždiniame tinkle kiekvienas įrenginys prijungtas prie centrinio šakotuvo. Naudojant GbE suderinamą tinklo komutatorių, galima sukonfigūruoti plačiajuostį, didelio masto tinklą.

Rezervinis tinklas
Jei reikalingas didesnis atsparumas netikėtoms tinklo problemoms, rekomenduojama naudoti rezervinį tinklą.

AES67 palaikymas, Dante įrenginio užraktas (MTX5-D)
Dante palaikantis MTX5-D signalo procesoriaus modelis dabar palaiko AES67 garso tinklo sujungimo standartą. Tai leidžia prisijungti per AES67 prie garso tinklų, tokių kaip Ravenna, Q-LAN ar Livewire, padidinant sistemos išplečiamumą.

Taip pat palaikomas Dante įrenginio užraktas, kuris neleidžia trečiajai šaliai keisti Dante nustatymų. Tai gali padidinti sistemos saugumą aplinkose, tokiose kaip koncertų salės, kur tikimasi, kad išorinis operatorius valdys sistemą ar atsineš įrangą.

Išmani, lanksti pranešimų sistema didelėms komercinėms erdvėms
PGM1 pranešimų stotelė ir PGX1 pranešimų plėtiklis yra sukurti specialiai darbui su MRX7-D arba MTX5-D. Jie veikia naudodami PoE ir prisijungia prie tinklo per Dante. Kiekvieną PGM1 galima išplėsti iki dviejų PGX1 įrenginių, o prie vienos sistemos galima prijungti iki 4 PGM1 įrenginių.

Yamaha PGM1/PGX1 yra pranešimų stotelės, kurias galima naudoti su MTX5-D arba MRX7-D. Jas galima prijungti prie tinklo per Dante tinklą ir naudojant maitinimą Ethernet arba PoE.

Sistemos pavyzdys
A ir B kambariai sistemos pavyzdyje paprastai naudojami atskirai susitikimams, vakarėliams ar kitiems renginiams, todėl juose įrengtos garso sistemos, kurias galima valdyti atskirai. Yamaha MTX3 yra patogus matricinis procesorius, galintis priimti įvestį iš kelių garso šaltinių ir mikrofonų bei nukreipti tą garsą į nurodytas garsiakalbių sistemas. EXi8 yra patogus, kai norite padidinti turimų mikrofono įvesčių skaičių, pavyzdžiui. Kiekviename kambaryje įrengti DCP4V4S valdymo pultai gali būti nustatyti taip, kad leistų nuotoliniu būdu valdyti mikrofono lygį ir įjungimo/išjungimo perjungimą.

Kai pertvara pašalinama ir kambariai sujungiami į vieną didesnę erdvę, iš anksto suprogramuota tinkama sąranka naudojant MTX-MRX Editor programinę įrangą gali būti iškviesta vienu mygtuko paspaudimu, akimirksniu nustatant sistemą centralizuotam valdymui.

Paprastas pristatymas naudojant Dugan automatinį maišytuvą.
Naudojant keturis MTX3 Dugan kanalus ir FBS, galima sukurti paprastą pristatymo sistemą, kuriai nereikia operatoriaus.

Kai naudojamas Dugan automatinis maišytuvas, naudojamų mikrofonų įvesties stiprinimas automatiškai padidinamas, o nenaudojamų mikrofonų stiprinimas sumažinamas, kad būtų sumažintas aplinkos triukšmo prasiskverbimas. Tai pagerina garso aiškumą. Nereikia specialių techninių žinių ar įgūdžių – mikrofonų stiprinimas reguliuojamas automatiškai.
