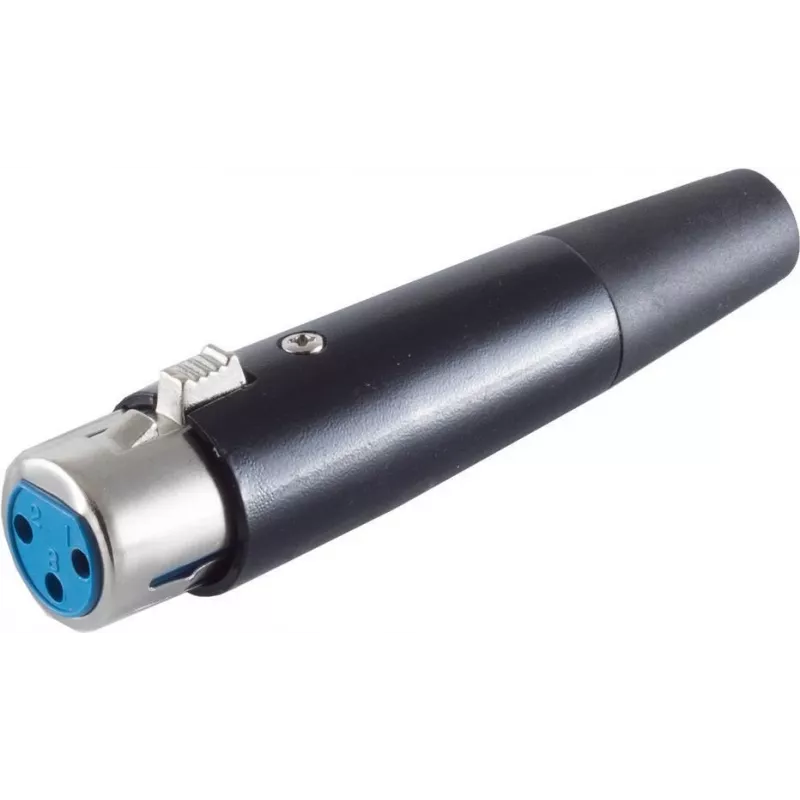

XLR jungtis ShiverPeaks BS55025 juodas korpusas — 3 kontaktų garso mikrofonas / linijos jungtis

ShiverPeaks BS55025 yra 3 kontaktų XLR garso jungtis su juodu korpusu, skirta mikrofonų ir linijos lygio simetrinių garso jungčių prijungimui. Jungtis užtikrina patikimą mechaninį sujungimą ir standartinį kontaktų išdėstymą profesionaliai garso įrangai, leidžiantį patikimą signalo perdavimą gyvo garso, studijinio įrašymo, transliacijų ir įdiegtų garso sistemų aplinkoje. Jos kompaktiškas juodas korpusas ir standartinė XLR forma tinka kabelių surinkimui, kai reikalinga patikima, pramonės standartus atitinkanti jungtis.

Privalumai

Jungtis turi simetrinę 3 kontaktų XLR sąsają, kuri sumažina triukšmą ir trukdžius mikrofonų ir linijos signalams. Juodas korpusas suteikia diskretišką išvaizdą ir apsaugo vidinius kontaktus, o mechaninis fiksatorius užtikrina patikimą sujungimą naudojimo metu. Konstrukcija palaiko paprastą kabelio galų paruošimą ir pastovų elektrinį kontaktą daugkartinio jungimo atveju.

Tinkama

• Mikrofonų laidams ir scenos kabeliavimui
• Linijos lygio garso jungtims tarp maišytuvų, pirminių stiprintuvų ir procesorių
• Studijiniam komutavimui ir nuolatiniam įrengimui patalpose
• Transliacijoms ir lauko (OB) programoms, kurioms reikalingi simetriniai sujungimai

Pagrindinės specifikacijos

• Jungties tipas: 3 kontaktų simetrinė XLR
• Korpuso spalva: juoda
• Kontaktų konfigūracija: standartinė XLR kištuko / lizdo kontaktų tvarka
• Montavimas / galų paruošimas: litavimas arba užspaudžiami kontaktai (priklausomai nuo kabelio galo tipo)
• Kontaktų medžiaga: padengti kontaktai patikimam signalo laidumui
• Mechaninis laikiklis: fiksatorius / užrakto mechanizmas saugiam sujungimui

Kaip naudoti

Paruoškite kabelį nuimdami išorinį apvalkalą ir atskirkite tris laidininkus. Laikykitės standartinės XLR laidų prijungimo tvarkos simetriniam garsui: 1 kontaktas = įžeminimas / ekranas, 2 kontaktas = karštas / teigiamas, 3 kontaktas = šaltas / neigiamas. Įkiškite ir pritvirtinkite kiekvieną laidininką prie atitinkamo kontakto taško, atsižvelgiant į jungties galų paruošimo būdą, tada vėl surinkite korpusą. Patikrinkite, ar mechaninis fiksatorius užsifiksuoja, ir atlikite tęstinumo / trumpojo jungimo testą, kad patvirtintumėte teisingą laidų prijungimą prieš prijungdami prie aktyvios garso įrangos.

Rekomendacijos

Naudokite jungtį su simetriniais mikrofonų ir linijos lygio kabeliais, kad išlaikytumėte signalo vientisumą. Venkite pernelyg didelio lenkimo ar tempimo galų paruošimo vietoje ir apsaugokite jungtis nuo drėgmės ir koroziją sukeliančios aplinkos. Periodiškai tikrinkite kontaktus dėl nusidėvėjimo ir, jei aptinkamas pertraukiamas ryšys, nuvalykite tinkamu kontaktų valikliu.
