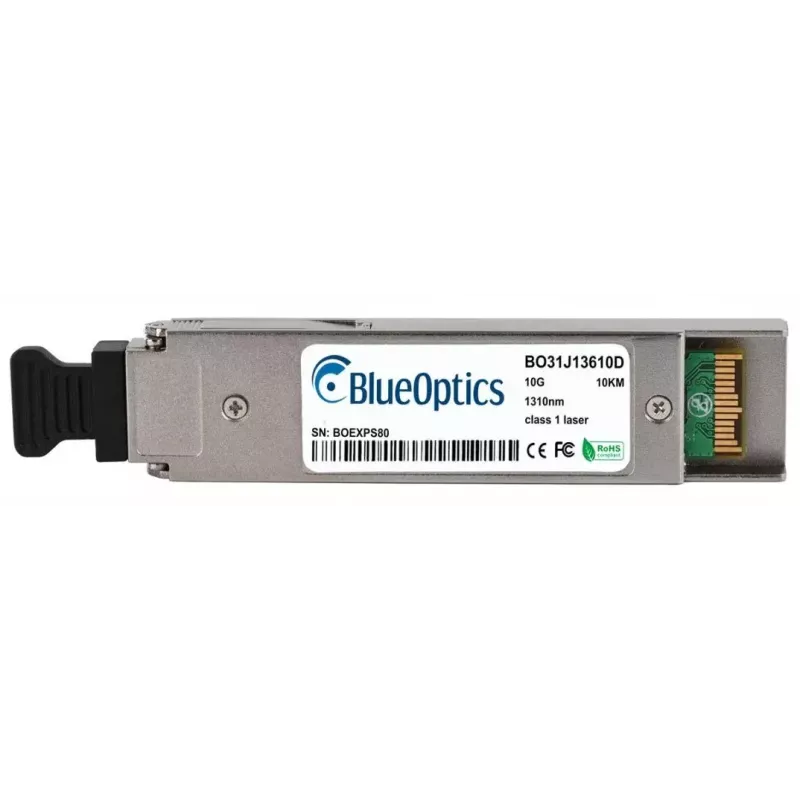

XFP siųstuvo-imtuvo modulis BlueOptics JXP-01LEAB1-BO 10000 Mbit/s 1310 nm

BlueOptics JXP-01LEAB1-BO XFP siųstuvo-imtuvo modulis yra kompaktiška 10GBASE-LR suderinama optinė sąsaja, skirta didelės spartos vienmodžiams skaiduliniams tinklams. Jis palaiko maksimalų 10000 Mbit/s duomenų perdavimo greitį ir veikia 1310 nm bangos ilgiu. Įdėtas į metalinį korpusą ir maitinamas 3,3 V įėjimo įtampa, modulis naudoja LC dvipusę jungtį ir tinka XFP prievadams, atitinkantiems MSA standartus. Sveriantis apie 4 g, modulis yra lengvas ir skirtas montuoti į komutatorius, maršrutizatorius, saugojimo sistemas ir kitus tinklo įrenginius, priimančius XFP siųstuvus-imtuvus.

Privalumai

Siųstuvas-imtuvas užtikrina 10 Gbit/s perdavimą vienmode skaidula su 1310 nm siųstuvu ir imtuvu, palaikydamas tolimojo pasiekiamumo programas iki tipinių 10 km nuotolių, kai naudojamas atitinkamomis ryšio sąlygomis. Pagamintas pagal MSA atitinkančias XFP specifikacijas, jis siūlo platų suderinamumą su įranga, palaikančia Originalius JDSU JXP-01LEAB1 10GBASE-LR modulius. Integruotas skaitmeninis diagnostinis stebėjimas (DDM/DOM) leidžia realiuoju laiku nuskaityti maitinimo įtampą, lazerio poslinkio srovę, siųstuvo išėjimo galią, imtuvo įėjimo galią ir temperatūrą, kai pagrindinė aparatinė įranga palaiko šias funkcijas.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Prieš montuodami patikrinkite, ar tikslinis įrenginys palaiko XFP siųstuvus-imtuvus ir 10GBASE-LR profilį. Išjunkite maitinimą arba laikykitės įrangos gamintojo rekomenduojamos karštojo keitimo procedūros, sulygiuokite modulį su XFP lizdu ir įkiškite jį tol, kol jis tvirtai užsifiksuos. Prijunkite LC dvipusius vienmodžius skaidulinius pataisos laidus prie siųstuvo ir imtuvo prievadų – laikykitės teisingo poliškumo. Jei pagrindinė sistema palaiko DDM/DOM, per įrenginio valdymo sąsają pasiekite diagnostinius duomenis, kad patvirtintumėte ryšio būklę ir optinės galios lygius. Sukonfigūruokite pagrindinio įrenginio sąsają atitinkamiems Ethernet ar protokolo nustatymams ir po įkišimo patikrinkite ryšio būseną.

Rekomendacijos

Siekiant optimalaus veikimo, naudokite vienmodę skaidulą ir aukštos kokybės LC dvipusius pataisos laidus, prieš jungdami patikrinkite poliškumą ir jungčių švarą bei įsitikinkite, kad pagrindinės platformos programinė įranga palaiko trečiųjų šalių XFP modulius ir DDM/DOM, jei reikalingas diagnostinis stebėjimas. Laikykitės gamintojo nurodymų dėl ESD apsaugos ir karštojo keitimo procedūrų.
