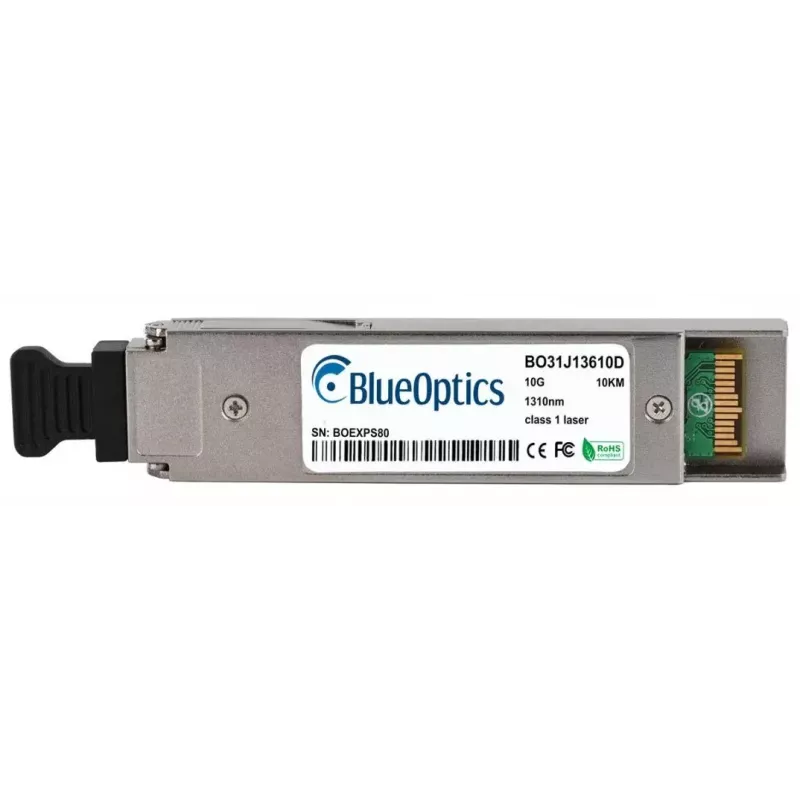

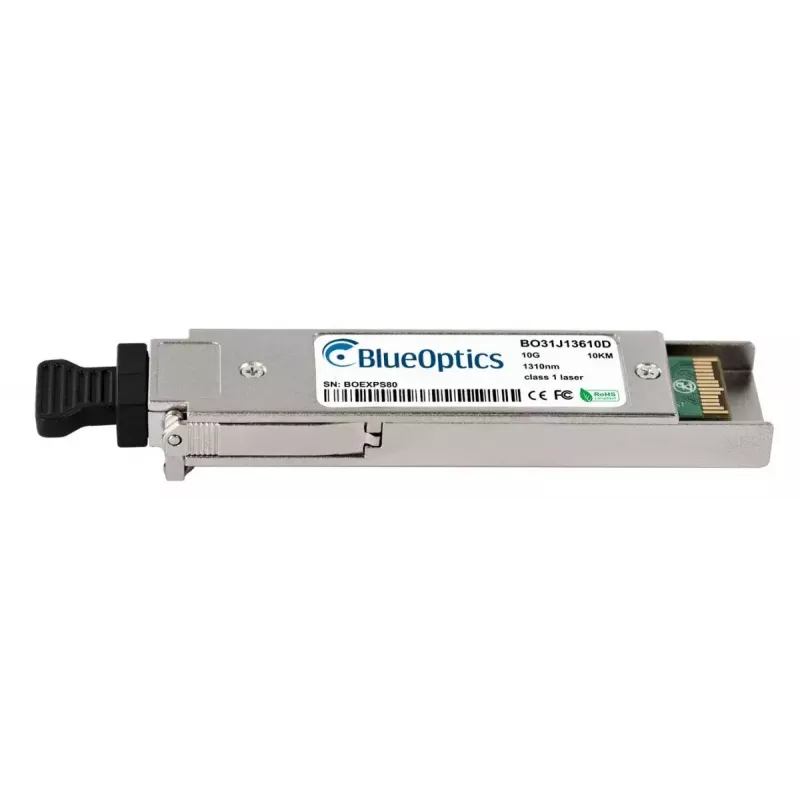

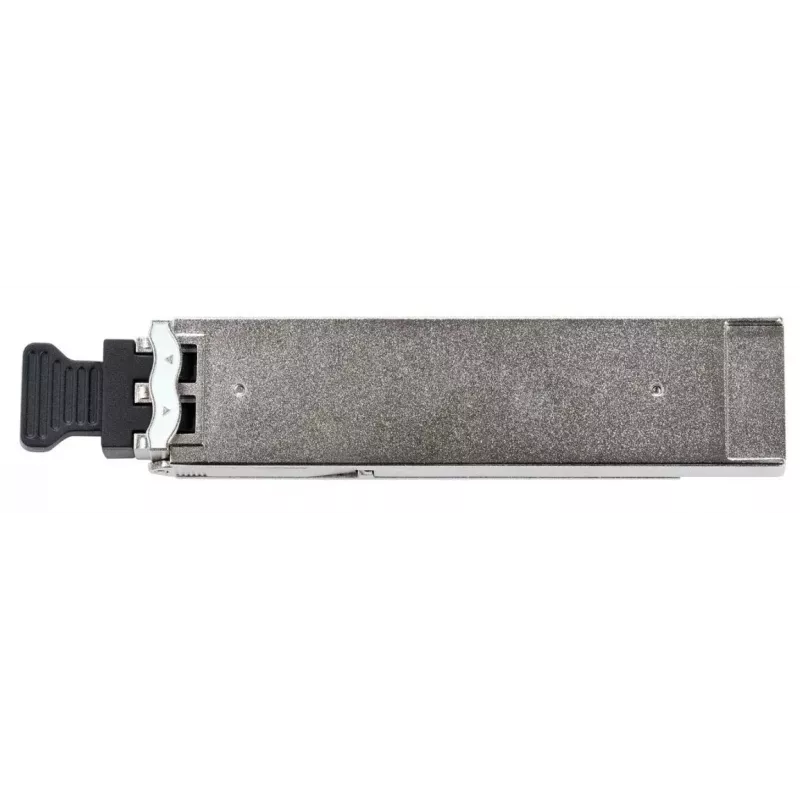

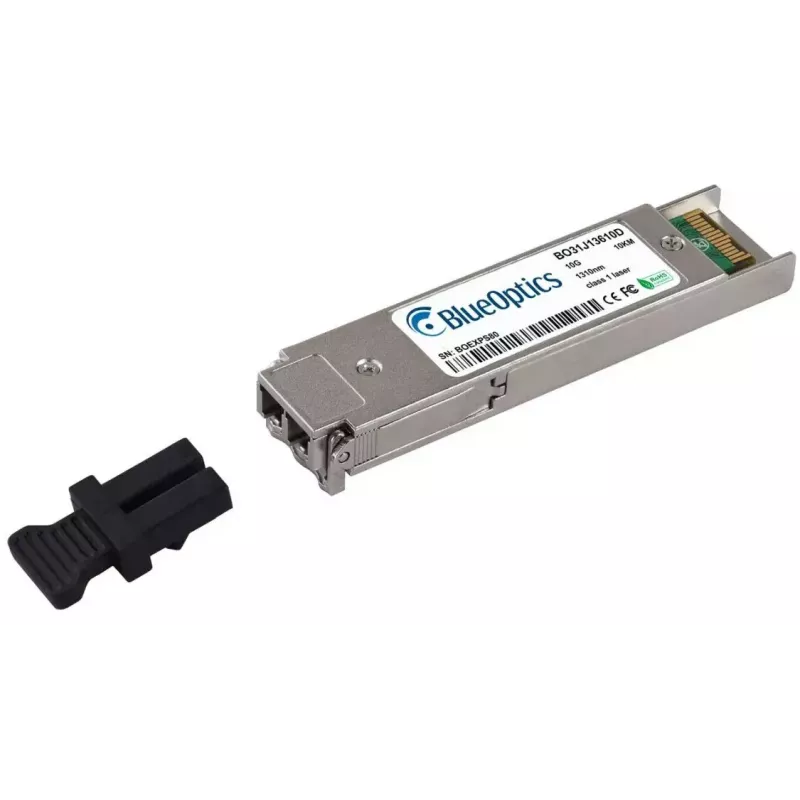

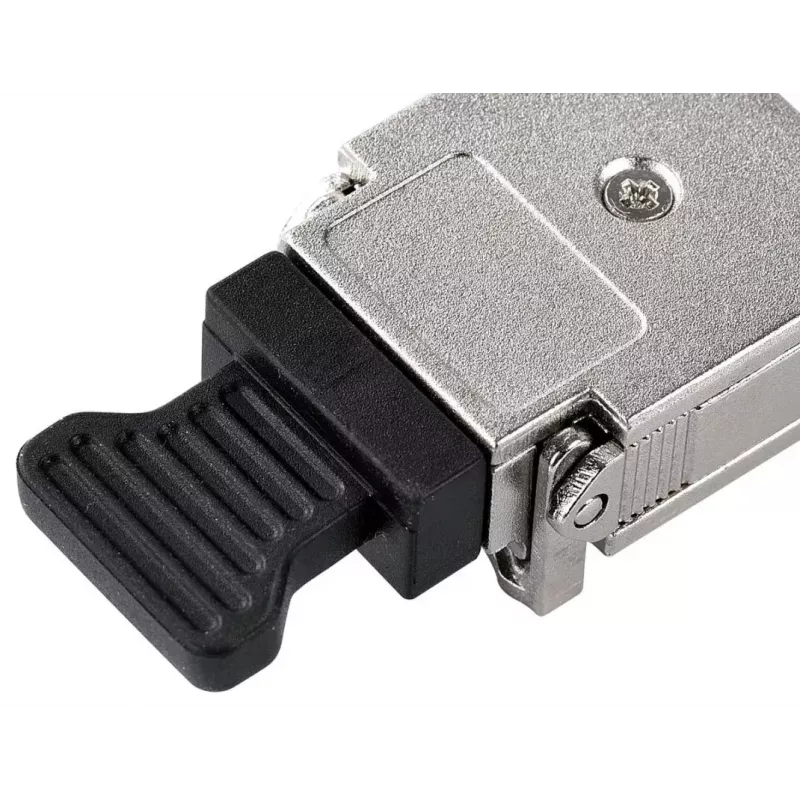

XFP siųstuvo-imtuvo modulis BlueOptics FXFP13-10-BO 10000 Mbit/s

BlueOptics FXFP13-10-BO yra XFP siųstuvo-imtuvo modulis, sukurtas didelės spartos vienmodžio pluošto tinklams. Jis palaiko maksimalią 10000 Mbit/s duomenų perdavimo spartą ir naudoja LC dvipusę optinę sąsają pagal MSA XFP formos faktoriaus standartus. Modulis yra lengvas (apie 4 g) ir skirtas montuoti į suderinamus jungiklių, maršrutizatorių, saugojimo sistemų ir panašios tinklo įrangos, palaikančios 10GBASE‑LR XFP modulius, XFP lizdus.

Privalumai

Modulis užtikrina 10 Gbit/s optinį perdavimą vienmodžiu pluoštu su atskirais siuntimo ir priėmimo bangos ilgiais, sukonfigūruotais tolimojo ryšio linijoms. Jis atitinka MSA specifikacijas XFP formos faktoriui ir LC dvipusiam sujungimui, kad būtų užtikrintas mechaninis ir elektrinis suderinamumas su atitinkama tinklo įranga. Skaitmeninės diagnostikos (DDM/DOM) palaikymas yra prieinamas, kai priimančioji įranga įgyvendina reikiamą sąsają, leidžiančią stebėti parametrus, tokius kaip maitinimo įtampa, lazerio poslinkio srovė, optinė išėjimo ir įėjimo galia bei temperatūra. Kompaktiška, mažo svorio konstrukcija supaprastina montavimą ir keitimą tankiuose tinklo diegimuose.

Tinka (užduotims / naudojimo atvejams)

Pagrindinės specifikacijos

Kaip naudoti

Įdiekite BlueOptics FXFP13-10-BO į suderinamą XFP lizdą, vadovaudamiesi priimančiojo įrenginio gamintojo montavimo instrukcijomis ir saugos gairėmis. Prijunkite LC dvipusius vienmodžio pluošto pataisų kabelius, laikydamiesi teisingos TX/RX orientacijos ir naudodami atitinkamus pataisų skydus arba tiesioginį kabelių sujungimą tarp siųstuvų-imtuvų. Įsitikinkite, kad prijungta įranga sukonfigūruota 10G veikimui ir kad pritaikyti visi reikalingi programinės aparatinės įrangos ar programinės įrangos nustatymai trečiųjų šalių siųstuvams-imtuvams. Jei reikalinga skaitmeninė diagnostika, patvirtinkite, kad priimančioji įranga palaiko DDM/DOM, ir naudokite jos valdymo sąsają veikimo parametrams stebėti.

Rekomendacijos

Naudokite aukštos kokybės vienmodį pluoštą ir LC dvipusius pataisų kabelius, kad pasiektumėte nurodytą atstumą ir signalo kokybę. Patikrinkite suderinamumą su priimančiąja įranga ir, jei įmanoma, prieš plataus masto diegimą atlikite bandomąjį montavimą, kad patvirtintumėte ryšio veikimą. Laikykitės elektrostatinės iškrovos (ESD) atsargumo priemonių tvarkydami ir palaikykite optines jungtis švarias, kad išlaikytumėte optimalų veikimą.
