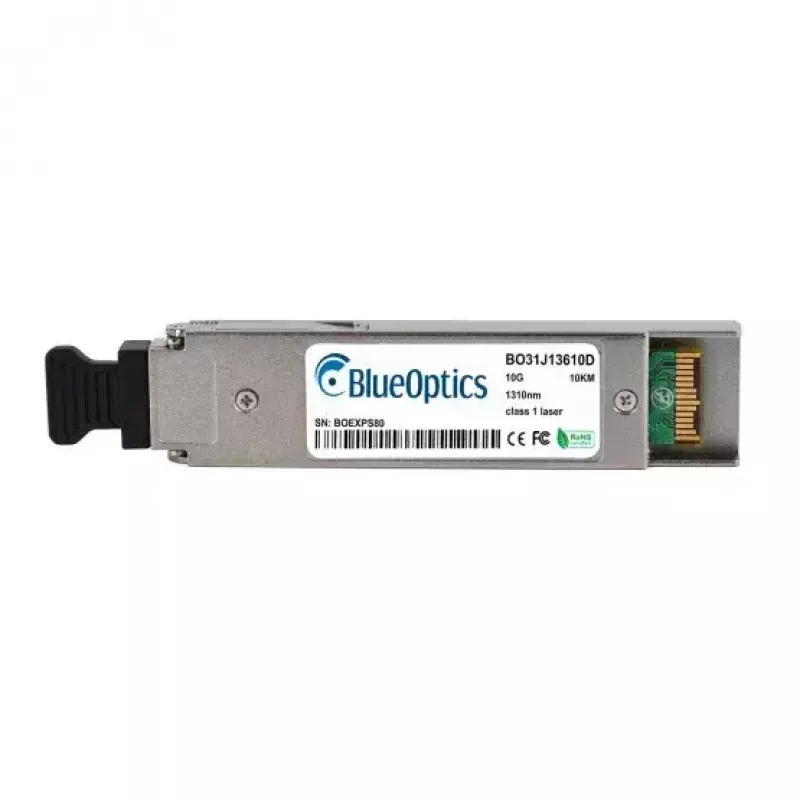

XFP siųstuvo-imtuvo modulis BlueOptics 943 919-001-BO 1310 nm LC 10000 m

BlueOptics 943 919-001-BO XFP siųstuvo-imtuvo modulis yra sukurtas spartiesiems vienmodės skaidulos ryšio kanalams, veikiantiems 1310 nm bangos ilgiu. Jis naudoja XFP sąsają su LC dvipusiu optiniu jungtimi, palaiko optinio perdavimo atstumus iki 10 000 m ir yra skirtas 10 Gigabit Ethernet bei panašiems sparčiųjų tinklų protokolams. Modulis yra kompaktiškas ir lengvas (apie 20 g), skirtas integruoti į suderinamą tinklo įrangą, priimančią XFP jungiamuosius siųstuvus-imtuvus.

Privalumai

Šis XFP siųstuvas-imtuvas atitinka standartizuotą MSA atitinkantį formos faktorių, užtikrinantį lengvą pakeičiamumą ir platų aparatinės įrangos suderinamumą. Veikdamas 1310 nm bangos ilgiu vienmode skaiduloje, jis leidžia užmegzti tolimojo veikimo jungtis iki 10 km, išlaikant mažą energijos suvartojimą ir nedidelį fizinį dydį. LC dvipusė jungtis leidžia vienu metu perduoti ir priimti kanalus dviem skaidulomis. Modulio lengvas, pilkas korpusas ir XFP elektrinė/mechaninė sąsaja daro jį tinkamu daugeliui komutatorių, maršrutizatorių ir saugojimo sistemų platformų, palaikančių XFP.

Tinka (užduotims / naudojimo atvejams)

• 10 Gigabit Ethernet jungtims per vienmodę skaidulą
• Tolimojo veikimo jungtims iki 10 km tarp tinklo įrangos
• Jungtims tarp komutatorių, maršrutizatorių ir saugojimo sistemų su XFP prievadais
• Esamų XFP pagrindu veikiančių skaidulinių jungčių keitimui arba plėtrai

Pagrindinės specifikacijos

• Sąsajos tipas: XFP
• Bangos ilgis: 1310 nm
• Maksimalus perdavimo atstumas: 10 000 m (10 km) per vienmodę skaidulą
• Jungtis: LC dvipusė
• Tipinis svoris: 0,02 kg
• Gaminio spalva: Pilka

Kaip naudoti

Įdėkite siųstuvą-imtuvą į XFP lizdą suderinamoje tinklo įrangoje, laikydamiesi įrenginio gamintojo karštojo prijungimo arba montavimo instrukcijų. Prijunkite LC dvipusius vienmodės skaidulos pataisomuosius kabelius prie siųstuvo-imtuvo LC prievadų, užtikrindami teisingą perdavimo/priėmimo suderinimą. Su konfigūruokite pagrindinį įrenginį norimam protokolui (pavyzdžiui, 10GBASE‑LR) ir patikrinkite ryšio būseną per įrangos valdymo sąsają. Laikykitės standartinių ESD atsargumo priemonių tvarkydami modulį ir, kai nenaudojate, laikykite optines jungtis uždengtas, kad išvengtumėte užteršimo.

Rekomendacijos

Naudokite vienmodę skaidulą ir aukštos kokybės LC pataisomuosius kabelius optimaliam veikimo nuotoliui ir signalo vientisumui užtikrinti. Įsitikinkite, kad pagrindinė aparatinė įranga palaiko XFP siųstuvus-imtuvus ir pasirinktą perdavimo protokolą, ir įjunkite bet kokias skaitmeninės diagnostikos stebėjimo funkcijas, kurias teikia pagrindinis įrenginys, kad būtų galima stebėti maitinimo įtampą, optinę galią ir temperatūrą, jei tai palaikoma.
