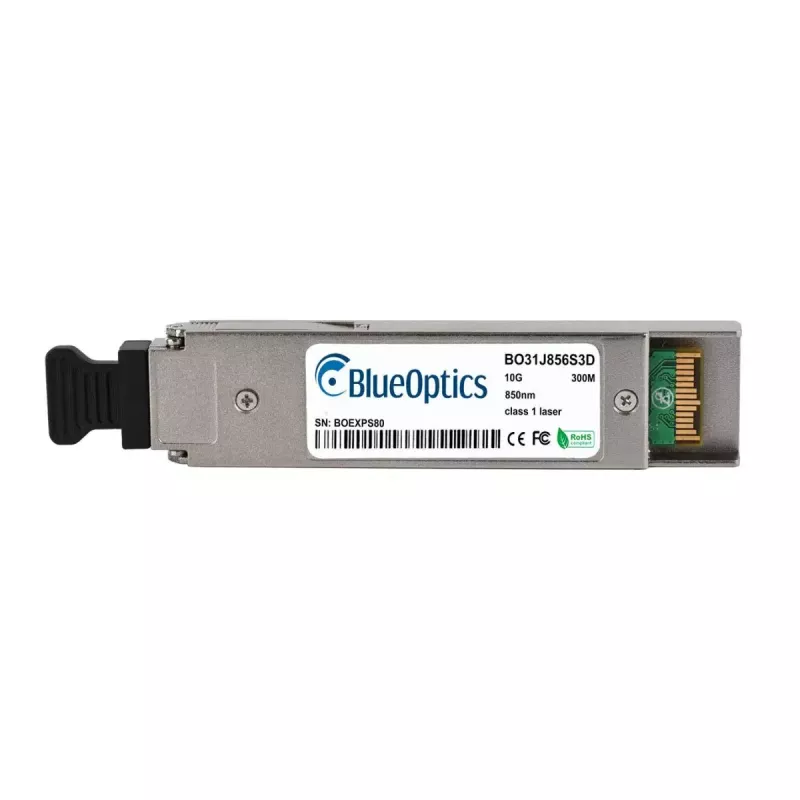

XFP siųstuvo-imtuvo modulis BlueOptics 9062096-BO 850 nm 300 m

BlueOptics 9062096-BO XFP siųstuvo-imtuvo modulis yra 10GBASE-SR optinė sąsaja, skirta daugiamodėms skaidulinėms linijoms. Jis veikia 850 nm bangos ilgiu, palaiko perdavimo atstumus iki 300 m ir naudoja LC dvipusę skaidulinę jungtį. Modulis atitinka MSA reikalavimus ir yra skirtas naudoti tinklo įrangoje, priimančioje XFP optiką. Jis tiekiamas kompaktiškame pilkame korpuse ir sveria apytiksliai 20 g.

Privalumai

Šis XFP siųstuvas-imtuvas atitinka pramonės MSA standartus mechaniniam ir elektriniam suderinamumui, palengvindamas suderinamų 10GBASE-SR prievadų keitimą ar atnaujinimą. Jis palaiko dvipusį optinį perdavimą daugiamode skaidula su LC dvipuse jungtimi ir teikia skaitmeninį diagnostinį stebėjimą (DDM/DOM), kai priimančiasis įrenginys tai palaiko. Modulis sukurtas ir išbandytas suderinamumui su plačiu tinklo įrangos asortimentu ir naudoja komponentus, parinktus ilgam eksploatavimo laikui ir stabiliam veikimui.

Tinka

• Trumpojo nuotolio 10 Gigabit Ethernet jungtims daugiamode skaidula
• Duomenų centro aukštynkryptėms jungtims ir komutatorių tarpusavio jungtims miestelio ar pastatų tinkluose
• Fiber Channel ir SDH/SONET taikmenims iki 10 Gbit/s, kur palaikomas XFP

Pagrindinės specifikacijos

• Formos faktorius: XFP optinis siųstuvas-imtuvas
• Bangos ilgis: 850 nm (VCSEL pagrindo daugiamodis veikimas)
• Maksimalus nuotolis: iki 300 m daugiamode skaidula (priklausomai nuo OM3/OM4)
• Jungtis: LC dvipusė
• Duomenų sparta: iki 10 Gbit/s
• Skaitmeninė diagnostika: DDM/DOM palaikymas (reikalingas pagrindinio įrenginio palaikymas)
• Spalva: pilka; svoris: apytiksliai 0,02 kg

Kaip naudoti

Įdiekite BlueOptics XFP modulį į suderinamo komutatoriaus, maršruto parinktuvo, saugojimo masyvo ar kito tinklo įrenginio XFP lizdą, kai įrenginys maitinamas pagal gamintojo diegimo instrukcijas. Prijunkite LC dvipusį daugiamodės skaidulos pataisų kabelį tarp modulio ir nuotolinio siųstuvo-imtuvo ar pataisų skydelio, užtikrindami teisingą poliškumą. Jei pagrindinis įrenginys palaiko skaitmeninę diagnostiką, patikrinkite jungties būseną ir stebėkite parametrus, tokius kaip maitinimo įtampa, siuntimo/gavimo galia ir temperatūra, per valdymo sąsają.

Rekomendacijos

Optimaliam veikimui naudokite daugiamodę skaidulą, skirtą trumpojo nuotolio 10G veikimui (OM3 arba OM4), užtikrinkite švarias LC jungtis ir patvirtinkite, kad tinklo įrenginio programinė įranga palaiko trečiųjų šalių XFP siųstuvus-imtuvus ir DDM/DOM funkcijas. Po diegimo patikrinkite jungtį ir apsvarstykite galimybę paprašyti pavyzdžio ar atlikti suderinamumo patikras, jei diegiate nevienalytėje aparatinės įrangos aplinkoje.
