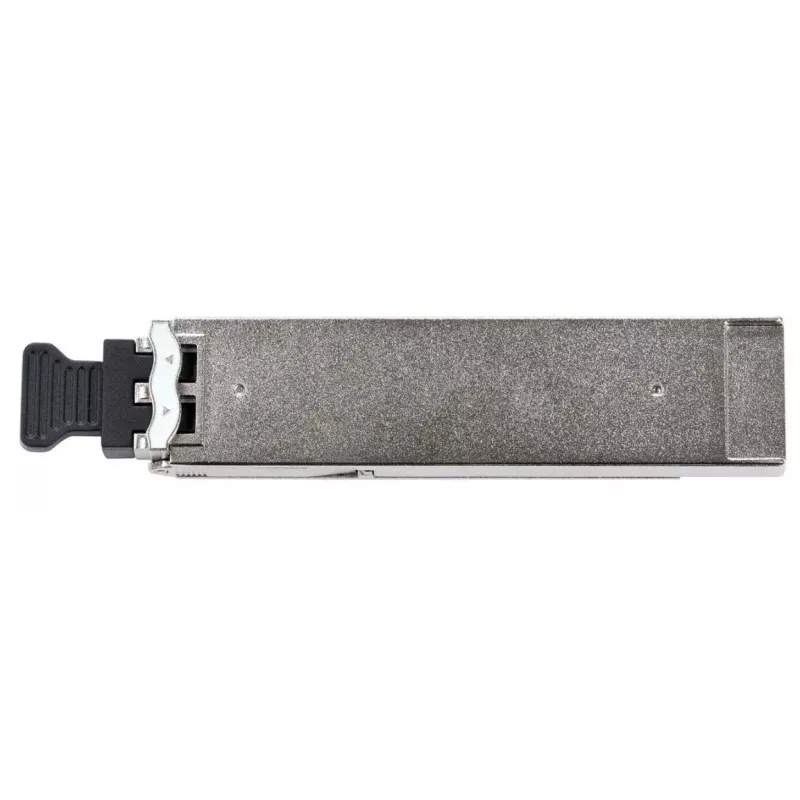

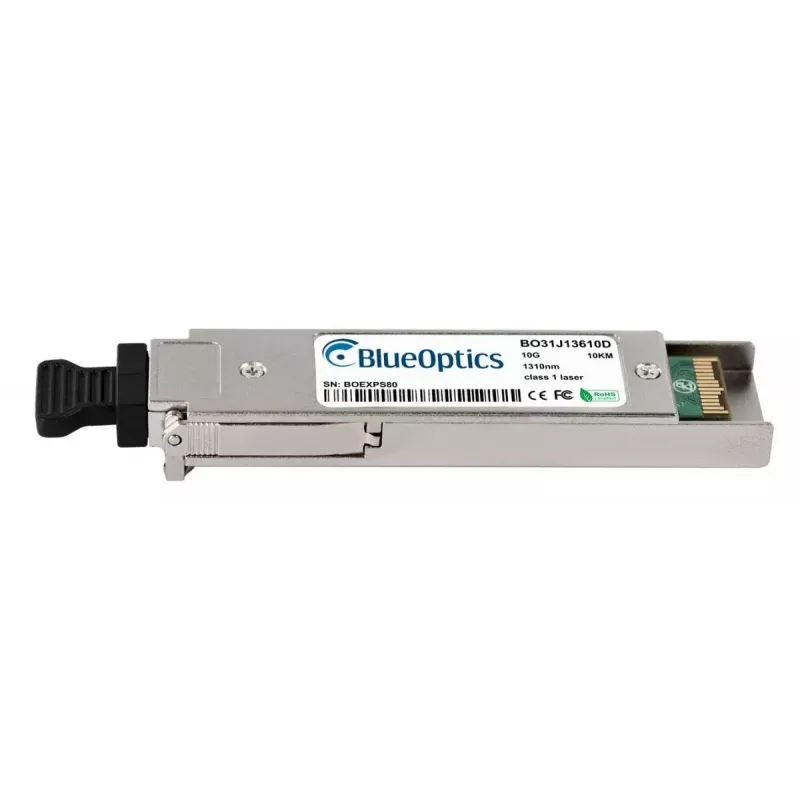

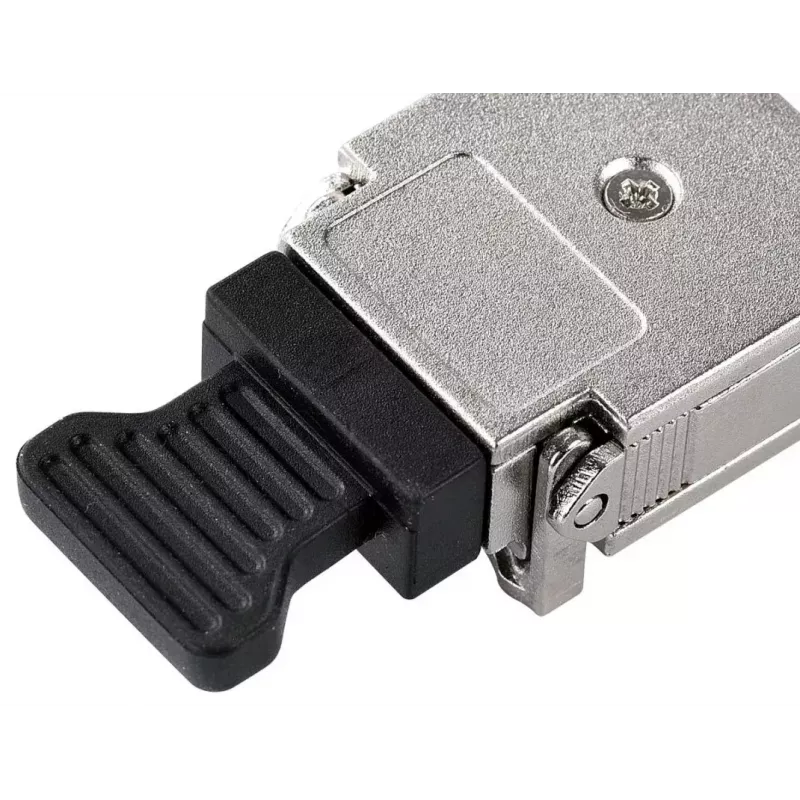

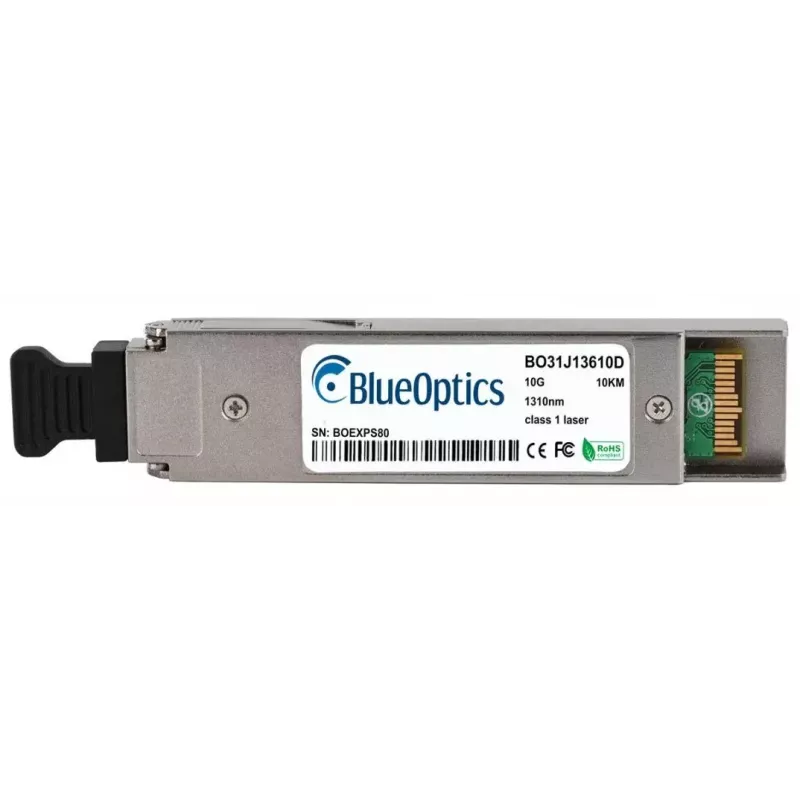

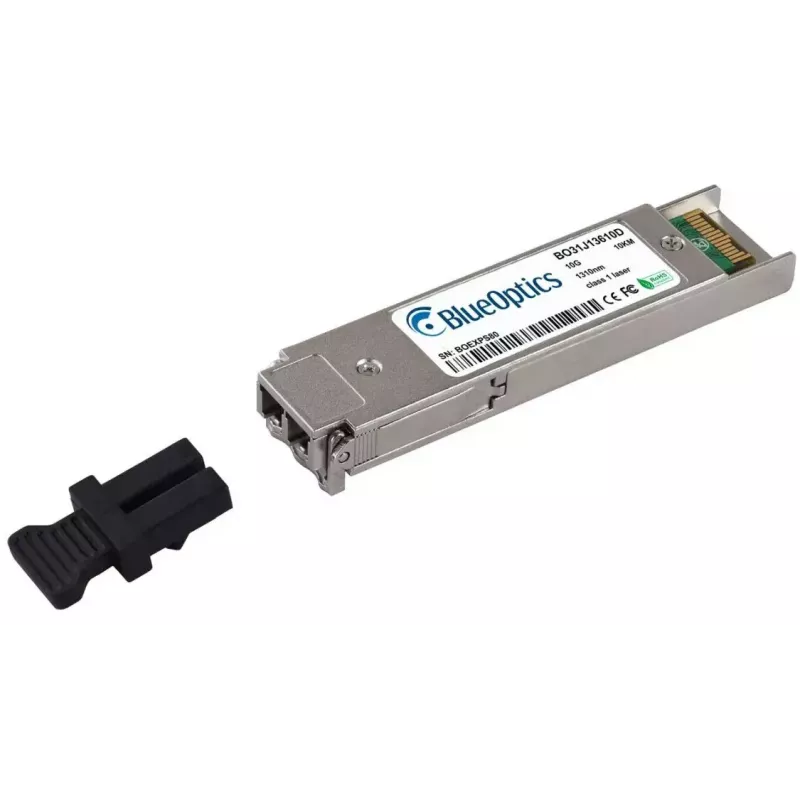

XFP siųstuvo-imtuvo modulis BlueOptics 740-011607-BO Šviesolaidinis 10000 m

„BlueOptics 740-011607-BO“ yra XFP šviesolaidinis siųstuvo-imtuvo modulis, skirtas 10G optinėms jungtims, kurių maksimalus perdavimo nuotolis siekia iki 10 000 metrų vienmodžiu šviesolaidžiu. Aliuminio korpuse, sveriantis apie 20 g, šis modulis naudoja XFP sąsają ir LC dvipusį jungiamumą dvikrypčiam optiniam signalizavimui. Jis skirtas naudoti duomenų centruose ir įmonių tinklo įrangoje, kuri palaiko XFP 10GBASE-LR modulius ir atitinka MSA standartus dėl formos faktoriaus ir suderinamumo.

Privalumai

Kompaktiškas aliuminio korpusas užtikrina mechaninį stabilumą ir šilumos išsklaidymą, išlaikant mažą modulio svorį. Atitiktis XFP formos faktoriui ir MSA gairėms užtikrina platų suderinamumą su tinklo įranga, priimančia 10G XFP siųstuvus-imtuvus. Modulis palaiko tolimojo nuotolio perdavimą vienmodžiu šviesolaidžiu, įgalindamas didelės spartos 10G jungtis miestelio ir metro linijose be jautrumo elektromagnetiniams trukdžiams.

Tinka

• 10 Gigabit Ethernet jungtims vienmodžiu šviesolaidžiu
• Tolimojo nuotolio jungtims duomenų centruose ir miestelio tinkluose
• Integravimui į komutatorius, maršruto parinktuvus ir saugojimo sistemas, palaikančias XFP modulius
• „Fibre Channel over Ethernet“ ir SDH/SONET 10G programoms, kur palaikomas XFP

Pagrindinės specifikacijos

• Sąsajos tipas: XFP
• Maksimalus perdavimo nuotolis: 10000 m (vienmodis šviesolaidis)
• Jungties tipas: LC dvipusis
• Modulio korpusas: aliuminis
• Svoris: 0,02 kg
• Optinis bangos ilgis: tipinis 1310 nm siuntimui/priėmimui (vienmodis)

Kaip naudoti

Įdėkite siųstuvą-imtuvą į suderinamą XFP lizdą tiksliniame komutatoriuje, maršruto parinktuve ar saugojimo sistemoje, laikydamiesi priimančiojo įrenginio gamintojo karštojo keitimo ir elektrostatinės iškrovos valdymo procedūrų. Prijunkite tinkamą vienmodį LC dvipusį pataisų laidą prie modulio ir nuotolinio siųstuvo-imtuvo, stebėdami teisingą siuntimo/priėmimo suporavimą. Patikrinkite jungties būseną ir greitį per priimančiojo įrenginio valdymo sąsają. Jei priimantysis įrenginys palaiko skaitmeninį diagnostikos stebėjimą (DDM/DOM), įjunkite arba užklauskite diagnostinius parametrus per sistemos įrankius, kad stebėtumėte veikimo sąlygas.

Rekomendacijos

Optimaliam veikimui naudokite vienmodį šviesolaidį ir kokybiškus LC dvipusius pataisų laidus, patvirtinkite priimančiojo įrenginio suderinamumą su XFP 10GBASE-LR moduliais ir, jei įmanoma, stebėkite siųstuvo-imtuvo parametrus per DDM/DOM. Laikykitės ESD atsargumo priemonių diegimo metu ir saugokite modulį nuo per didelio mechaninio smūgio ar drėgmės.
