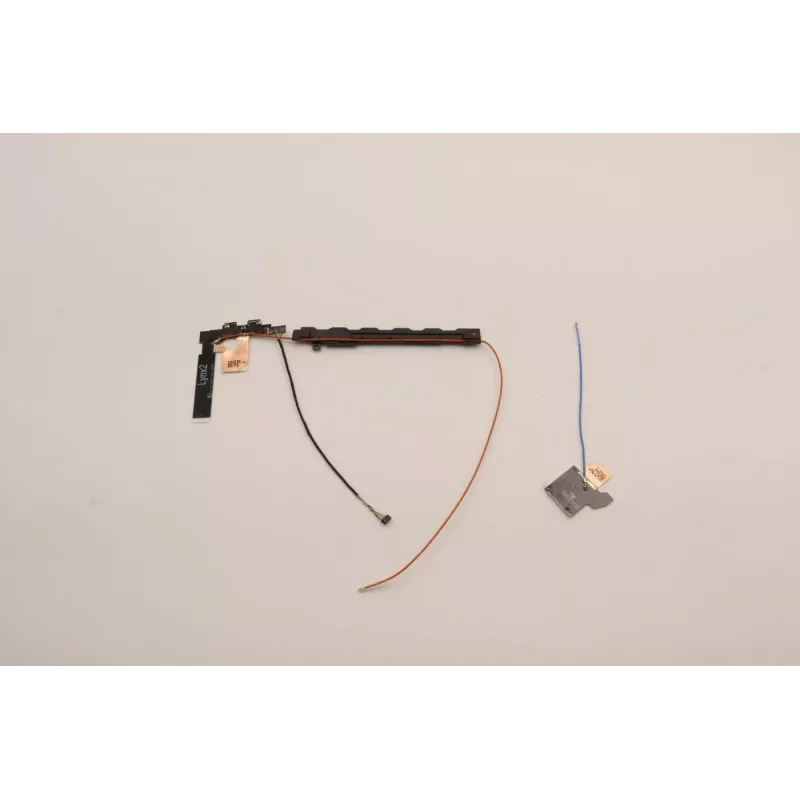

WWAN antenos rinkinys Lenovo 5A30Z88213 – vidinis korinio ryšio antenų rinkinys, skirtas WWAN moduliams

„Lenovo“ WWAN antenos rinkinys 5A30Z88213 yra vidinis korinio ryšio antenų rinkinys, sukurtas montuoti suderinamuose „Lenovo“ nešiojamuosiuose kompiuteriuose ir įrenginiuose, kad būtų galima naudotis mobiliuoju plačiajuosčiu ryšiu. Rinkinį sudaro antenų kabeliai ir jungtys, kurios sąveikauja su WWAN moduliais, užtikrindamos patikimą 3G/4G/LTE signalo priėmimą ir duomenų perdavimą. Jis skirtas naudoti kaip Originalios įrangos gamintojo (OEM) atsarginė dalis, remonto dalis arba atnaujinimo komponentas, kai atkuriama arba pridedama WWAN funkcija palaikomose sistemose.

Privalumai

Vidinė konstrukcija leidžia antenos elementus ir kabelius paslėpti įrenginio korpuse, tuo pačiu užtikrinant optimizuotą maršrutą, gerinantį korinio ryšio signalo priėmimą. Rinkinyje yra jungtimis aprūpinti laidai, pritaikyti prie įprastų WWAN modulio įvesties prievadų, ir jis suprojektuotas taip, kad būtų suderinamas su „Lenovo“ aparatinės įrangos išdėstymu. Naudojant gamintojo suderinamą antenų rinkinį sumažėja montavimo sudėtingumas ir padeda išlaikyti pastovų veikimą, palyginti su ad hoc arba neintegruotais antenų sprendimais.

Tinka

• Sugedusios vidinės WWAN antenos taisymui arba keitimui „Lenovo“ nešiojamuosiuose kompiuteriuose
• Įrenginio atnaujinimui, siekiant pridėti arba atkurti 3G/4G/LTE mobiliojo plačiajuosčio ryšio galimybę
• Aptarnavimo technikams, surenkantiems arba atnaujinantiems sistemas, kurioms reikalingas integruotas korinio ryšio ryšys
• OEM integracijai, kai reikalingas gamyklinio stiliaus vidinis antenų maršrutas

Pagrindinės specifikacijos

• Formos veiksnys: vidinis antenų rinkinys su kabelių mazgais ir jungčių kištukais
• Suderinamumas: sukurtas naudoti su suderinamais „Lenovo“ WWAN moduliais ir įrenginių išdėstymu
• Palaikomi tinklai: mobiliųjų plačiajuosčių technologijų, įskaitant 3G/4G/LTE (priklauso nuo modulio ir operatoriaus)
• Ryšys: jungtimis aprūpinti laidai, skirti tiesioginiam prijungimui prie WWAN modulio antenų prievadų
• Montavimo vieta: vidinis maršrutas nešiojamojo kompiuterio arba suderinamo įrenginio korpuse

Kaip naudoti

Prieš pradėdami montavimą, išjunkite įrenginį ir, jei taikoma, pašalinkite akumuliatoriaus maitinimą. Atidarykite įrenginio korpusą, vadovaudamiesi gamintojo aptarnavimo instrukcijomis, kad pasiektumėte WWAN modulio skyrių ir antenų maršruto kanalus. Išdėstykite antenų elementus ir nutieskite kabelių mazgus pagal Originalius kelius arba rekomenduojamą maršrutą, vengdami suspaudimo ar aštrių lenkimų. Prijunkite kiekvieną antenos kabelį prie atitinkamo WWAN modulio antenos prievado, kol užsifiksuos. Surinkite įrenginį ir atkurkite maitinimą, tada patikrinkite WWAN modulio atpažinimą ir signalo priėmimą per operacinę sistemą arba diagnostikos įrankius.

Rekomendacijos

Prieš montuodami įsitikinkite, kad antenų rinkinys suderinamas su konkrečiu įrenginio modeliu ir WWAN moduliu. Tvarkydami naudokite ESD atsargumo priemones ir laikykitės „Lenovo“ aptarnavimo procedūrų, kad nepažeistumėte jungčių ar korpuso komponentų. Jei po montavimo išlieka signalo problemos, trikčių šalinimo metu patikrinkite modulio programinę-aparatinę įrangą, SIM aktyvavimą ir operatoriaus aprėptį.
