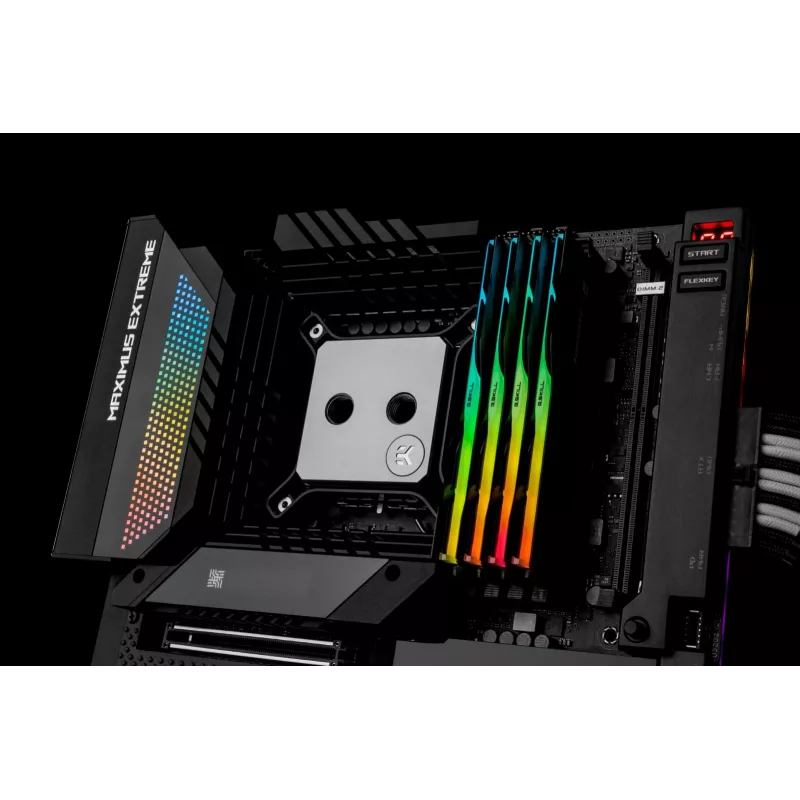

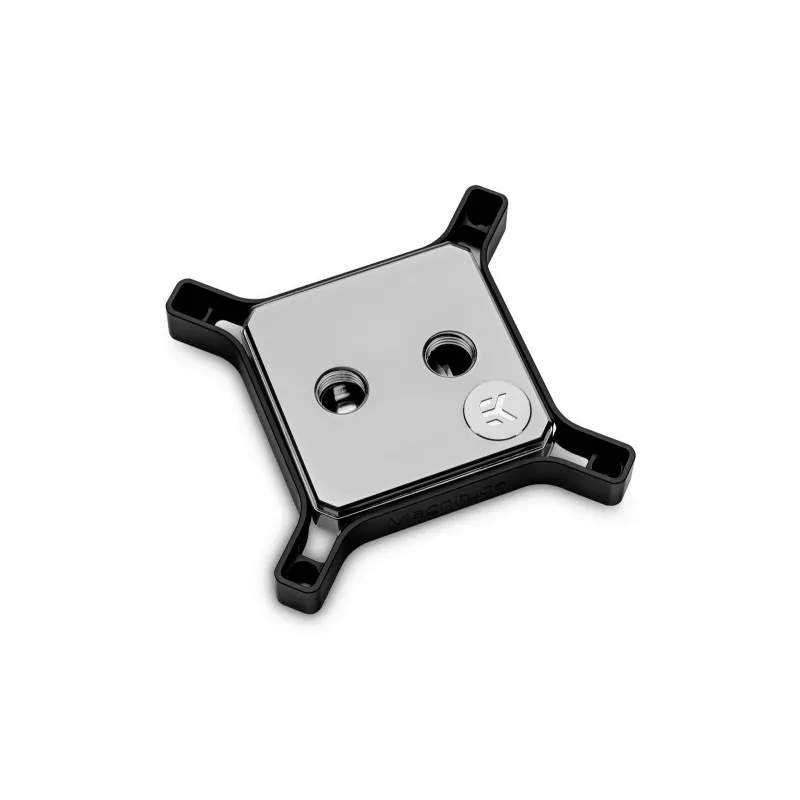

Water block EK Water Blocks EK-Quantum Magnitude 1700 Copper Nickel Juoda

„EK-Quantum Magnitude 1700“ yra didelio našumo procesoriaus vandens blokas, sukurtas „Intel“ 12-os kartos „Core“ procesoriams, naudojantiems LGA 1700 lizdą. Jis sujungia nikeliuotą varinę aušinimo plokštę ir CNC apdirbtą žalvarinį viršų bei įdėklą, kad užtikrintų geresnį šilumos perdavimą su sumažintu srauto pasipriešinimu, išlaikant kompaktišką formą, suderinamą su mažomis pagrindinėmis plokštėmis.

Privalumai

Gaminys naudoja CNC apdirbtą vientisą žalvarinį įdėklą ir nikeliuotą varinę aušinimo plokštę su 0,40 mm mikrokanalais ir 0,26 mm mikrobriaunomis, kurios padidina briaunų masyvo paviršiaus plotą 50 %, palyginti su ankstesnėmis kartomis. Įdėklo ir aušinimo plokštės geometrija specialiai pritaikyta 1700 lizdui, kad tolygiai paskirstytų aušinimo skystį per procesoriaus kristalą. Apverčiamas įdėklas leidžia sukeisti įleidimo ir išleidimo angas, pasukus žalvarinę detalę 180° kampu. Estetinis vidinis rėmas yra apdirbtas iš vientiso žalvario gabalo ir nikeliuotas, su pasirinktiniais spalvotais anoduoto aliuminio rėmais arba baltu POM acetaliniu rėmu (parduodami atskirai) D-RGB šviesos sklaidai. Visos konstrukcinės dalys yra CNC apdirbtos iš vientiso metalo, kad būtų užtikrintas tikslus pritaikymas ir apdaila.

Tinka

• Individualaus aušinimo skysčiu staliniams kompiuteriams su „Intel“ 12-os kartos (LGA 1700) procesoriais
• Mažos formos kompiuteriams, kur reikalingas kompaktiškas suderinamumas (įskaitant mITX)
• Entuziastams ar profesionalams, ieškantiems didelio šiluminio našumo su mažu srauto pasipriešinimu

Pagrindinės specifikacijos

• Suderinamas lizdas: LGA 1700 („Intel“ 12-os kartos „Core“)
• Aušinimo plokštės medžiaga: nikeliuotas varis
• Viršaus / įdėklo medžiaga: CNC apdirbtas žalvaris (matinė sidabro apdaila šioje versijoje)
• Mikrokanalo plotis: 0,40 mm
• Mikrobriaunos storis: 0,26 mm
• Briaunų masyvas: 50 % didesnis paviršiaus plotas, palyginti su ankstesnėmis kartomis
• Apverčiamas žalvarinis įdėklas įleidimo / išleidimo angoms sukeisti
• Pridedami priedai: tvirtinimo mechanizmas su spyruoklėmis, varžtais, poveržlėmis; standartinė srovės plokštė (iš anksto sumontuota) 0,6C; „Thermal Grizzly Hydronaut“ 1,0 g termopasta

Kaip naudoti

Sumontuokite „EK-Quantum Magnitude 1700“ laikydamiesi pagrindinės plokštės ir procesoriaus gamintojo instrukcijų bei pateiktos tvirtinimo įrangos. Prieš tepdami pridedamą „Thermal Grizzly Hydronaut“ pastą, įsitikinkite, kad procesoriaus šilumos sklaidytuvo ir aušinimo plokštės paviršiai yra švarūs. Uždėkite bloką ant LGA 1700 lizdo naudodami pateiktą tvirtinimo mechanizmą ir tolygiai priveržkite varžtus iki rekomenduojamo tvirtinimo slėgio. Prijunkite įleidimo ir išleidimo jungtis prie norimų vamzdelių; jei reikia alternatyvaus vamzdelių išdėstymo, pasukite žalvarinį įdėklą 180° kampu, kad sukeistumėte įleidimo ir išleidimo vietas. Po montavimo atlikite sandarumo testą ir patikrinkite aušinimo skysčio srautą prieš įjungiant sistemą.

Rekomendacijos

Naudokite suderinamas jungtis („EK-Quantum Torque“ ar panašias) ir užtikrinkite pakankamą siurblio srautą, kad sumažintumėte slėgio kritimą. Keiskite termopastą, kai blokas perstatomas. Pasirinktiniai anoduoti rėmai arba POM šviesą sklaidantys rėmai parduodami atskirai, kad atitiktų jungtis arba integruotų D-RGB apšvietimą.
