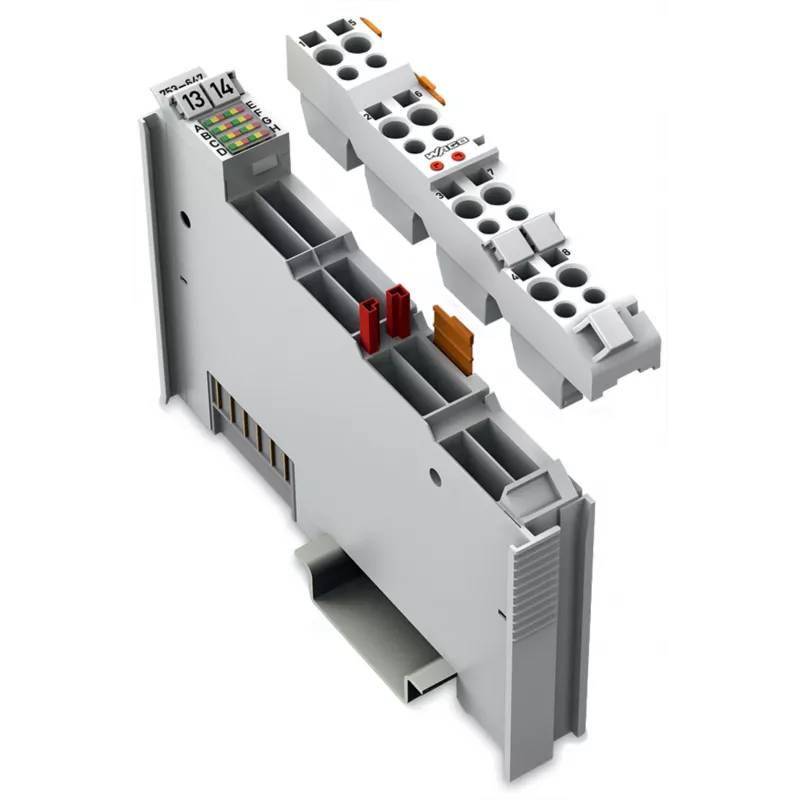

WAGO DALI Multi-Master Module 753-647

WAGO DALI Multi-Master Module 753-647 yra kompaktiškas, ant DIN bėgelio montuojamas sąsajos modulis, skirtas WAGO I/O System 750. Jis užtikrina sklandų DALI apšvietimo valdymo integravimą į pastatų automatikos sistemas, palaikydamas iki 64 DALI įrenginių vienoje linijoje su integruotu DALI maitinimo šaltiniu. Atitinkantis IEC 62386 standartą, šis modulis užtikrina patikimą ryšį ir konfigūravimą per WAGO-I/O-PRO arba e!COCKPIT.

Privalumai

Integruotas DALI maitinimo šaltinis supaprastina montavimą ir sumažina išorinių komponentų poreikį. Palaiko iki 16 grupių ir 16 scenų lanksčiam apšvietimo valdymui. Bevaržčiai CAGE CLAMP® gnybtai užtikrina greitą ir saugų laidų prijungimą. Kompaktiškas dizainas taupo vietą ant DIN bėgelio.

Tinka

• Pastatų automatikos sistemoms, kurioms reikalingas DALI apšvietimo valdymas
• Komerciniams ir pramoniniams apšvietimo įrenginiams
• Integracijai su WAGO I/O System 750 valdikliais

Pagrindinės specifikacijos

• Modulio tipas: DALI Multi-Master Module
• DALI linijų skaičius: 1
• Maks. DALI įrenginių vienoje linijoje: 64
• Maks. DALI grupių vienoje linijoje: 16
• Maks. DALI scenų vienoje linijoje: 16
• Integruotas DALI maitinimo šaltinis: Taip
• DALI maitinimo įtampa: 16 VDC
• Maks. DALI išėjimo srovė: 200 mA
• Sistemos maitinimo įtampa: 24 VDC (per WAGO I/O System)
• Vidinė srovės sąnauda (tip.): 100 mA
• Izoliacija: Sistema/Laukas
• Montavimo tipas: Ant DIN bėgelio
• Darbinė temperatūra: 0 ... +55 °C
• Laikymo temperatūra: -25 ... +85 °C
• Ryšio sąsaja: Vidinė magistralė
• DALI standarto atitiktis: IEC 62386
• Konfigūravimas: Per WAGO-I/O-PRO, e!COCKPIT
• Apsaugos klasė: IP20
• Korpuso medžiaga: Polikarbonatas
• Prijungimo tipas: Bevaržčiai gnybtai (DALI), CAGE CLAMP® (vidinis)

Rekomendacijos

Siekiant optimalaus veikimo, naudokite su WAGO I/O System 750 valdikliais ir užtikrinkite tinkamą DALI magistralės užbaigimą. Išsamią montavimo ir konfigūravimo informaciją rasite gaminio vadove.
