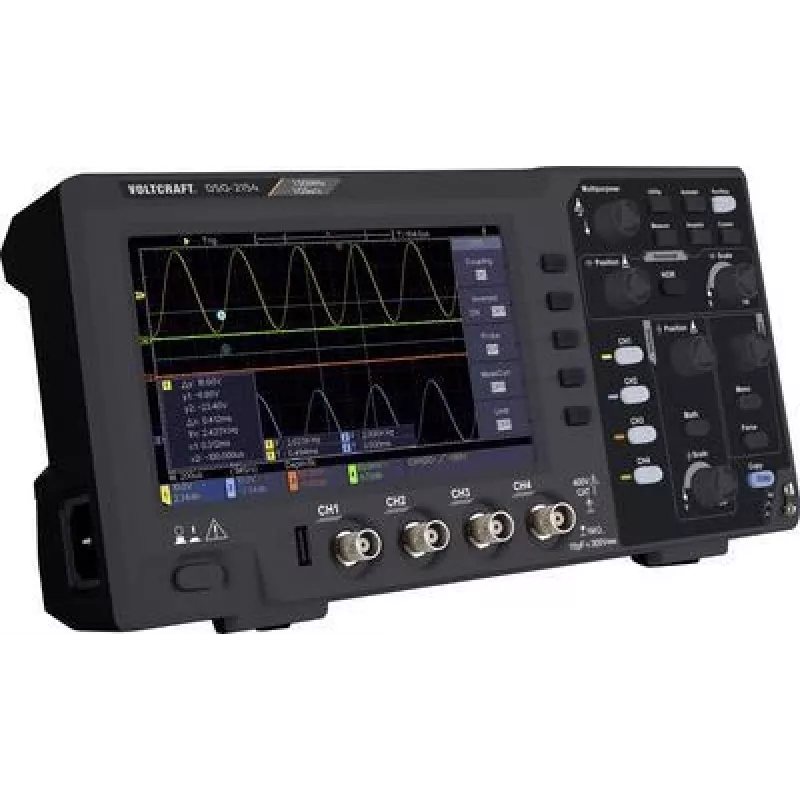

VOLTCRAFT DSO-2154 skaitmeninis osciloskopas 150 MHz 4 kanalų 1 GSa/s 80 kpts 8 bitų DSO VC-11954580

Sudėtingų elektroninių grandinių derinimas reikalauja tikslaus kelių kanalų signalų analizės. VOLTCRAFT DSO-2154 skaitmeninis atminties osciloskopas užtikrina 150 MHz pralaidumą keturiais kanalais, fiksuodamas greitus trumpalaikius signalus 1 GSa/s realaus laiko diskretizavimo dažniu. 7 colių spalvotas ekranas ir 80 kpts atminties gylis daro jį patikimu laboratorijos partneriu įterptųjų sistemų kūrimui, galios elektronikai ir mokymo laboratorijoms.

Kam skirtas

Inžinieriams, technikams ir pažengusiems mėgėjams, kuriems reikia patikimo keturių kanalų DSO mišrių signalų derinimui, protokolų analizei ar bangų formų dokumentavimui. Jis tinka tiek MTEP laboratorijoms, tiek universitetinėms mokymo aplinkoms, kur būtini tikslūs matavimai ir USB jungtis.

Pagrindinės savybės

• 150 MHz pralaidumas ir 1 GSa/s realaus laiko diskretizavimas visais keturiais kanalais
• 80 kpts atminties gylis leidžia įrašyti ilgas signalų sekas be nuostolių
• 8 bitų vertikali skyra su 5 mV/div – 5 V/div jautrumu
• 7 colių TFT ekranas (800 x 480 pikselių) aiškiam bangų formų stebėjimui
• 32 automatiniai matavimai, įskaitant dažnį, periodą ir kilimo trukmę
• Keli trigerių režimai: frontas, impulsas, vaizdas, nuolydis, alternatyvus ir delsa
• USB host ir device prievadai duomenų eksportui ir valdymui iš kompiuterio
• Kompaktiškas laboratorinis dydis su 100–240 V AC universaliu maitinimo įėjimu

Specifikacijos

• Pralaidumas: 150 MHz
• Kanalai: 4
• Realaus laiko diskretizavimo dažnis: 1 GSa/s
• Atminties gylis: 80 kpts
• Vertikali skyra: 8 bitai
• Kilimo trukmė: < 2,3 ns
• Įėjimo varža: 1 MΩ || 15 pF
• Vertikalus jautrumas: 5 mV/div – 5 V/div
• Laiko bazė: 5 ns/div – 1000 s/div
• Ekranas: 7 colių spalvotas TFT, 800 x 480 pikselių
• Jungtys: USB host, USB device
• Maitinimas: 100–240 V AC, 50/60 Hz
• Gaminio spalva: juoda

Patarimai

Naudokite USB device prievadą su kompiuterio programine įranga, kad išsaugotumėte bangų formas ataskaitoms ar tolimesnei analizei. Aukšto dažnio signalams laikykite zondų laidus trumpus ir naudokite 10x slopinimą, kad sumažintumėte apkrovą. Alternatyvus trigerio režimas yra patogus, kai lyginate du nesusijusius signalus skirtinguose kanaluose.
