Vivolink VLHDMIMAT4X444 matricos komutatorius AV matricos komutatorius Integruotas ekranas 65 W

„Vivolink VLHDMIMAT4X444“ yra 4x4 HDBaseT AV matricos komutatorius su garso matricos funkcionalumu, atitinkantis HDMI 2.0 ir HDCP 2.2. Jis palaiko iki 4K@60Hz 4:4:4 raišką ir HDR10, siūlo keturis dubliuotus HDMI išėjimus suporuotus su keturiais HDBaseT išėjimais ir užtikrina HDMI išėjimų raiškos mažinimą nuo 4K iki 1080p. Įrenginys perduoda 4K signalus iki 40 metrų (131 pėdos) ir 1080p iki 70 metrų (230 pėdų) vienu CATx kabeliu bei tiekia 24 V PoC per HDBaseT išėjimus, kad maitintų suderinamus imtuvus.

Privalumai

Komutatorius integruoja garso matricą su keturiais skaitmeniniais SPDIF išėjimais ir keturiais analoginiais L+R išėjimais, skirtais garso išskyrimui iš HDMI įėjimų ir HDBaseT išėjimų; SPDIF išėjimai taip pat palaiko ARC iš imtuvų. Jis palaiko išsamų EDID valdymą ir pažangų HDCP apdorojimą, įtraukia garsumo reguliavimą analoginiams išėjimams bei siūlo kelis valdymo būdus, įskaitant priekinio skydelio mygtukus, RS232 (vietinis ir praleidžiamasis), IR (vietinis ir praleidžiamasis), CEC ir TCP/IP su integruota grafine sąsaja. Metalinis korpusas ir kompaktiški, stovui pritaikyti matmenys daro jį tinkamu profesionalioms AV instaliacijoms.

Tinka

• Profesionalioms AV instaliacijoms, reikalaujančioms matricinio vaizdo ir garso paskirstymo
• Konferencijų salėms, klasėms ir verslo susitikimų erdvėms
• Skaitmeninei reklamai ir kelių ekranų konfigūracijoms per HDBaseT
• Aplinkoms, kurioms reikia centralizuoto valdymo per RS232, IR, CEC ar TCP/IP

Pagrindinės specifikacijos

• Modelis: „Vivolink VLHDMIMAT4X444“
• Įėjimai / Išėjimai: 4 HDMI įėjimai, 4 dubliuoti HDMI išėjimai, 4 HDBaseT išėjimai
• Raiška: iki 4K@60Hz 4:4:4, HDR10; raiškos mažinimas iki 1080p HDMI išėjimuose
• HDBaseT nuotolis: 4K iki 40 m (131 pėdos), 1080p iki 70 m (230 pėdų) per CATx
• PoC: 24 V HDBaseT išėjimuose
• Garsas: garso matrica su 4 SPDIF išėjimais ir 4 analoginiais L+R išėjimais; SPDIF palaiko ARC
• Valdymas: priekinis skydelis, RS232 (vietinis ir praleidžiamasis), IR (vietinis ir praleidžiamasis), CEC, TCP/IP (integruota grafinė sąsaja)
• Atitiktis: HDMI 2.0, HDCP 2.2
• Pralaidumas: 18 Gbit/s; maksimali raiška 4096 x 2160
• Maitinimas: kintamoji srovė 100–240 V, suvartojimas 65 W
• Matmenys: 436,4 x 356,6 x 44 mm; Svoris: 3,4 kg

Kaip naudoti

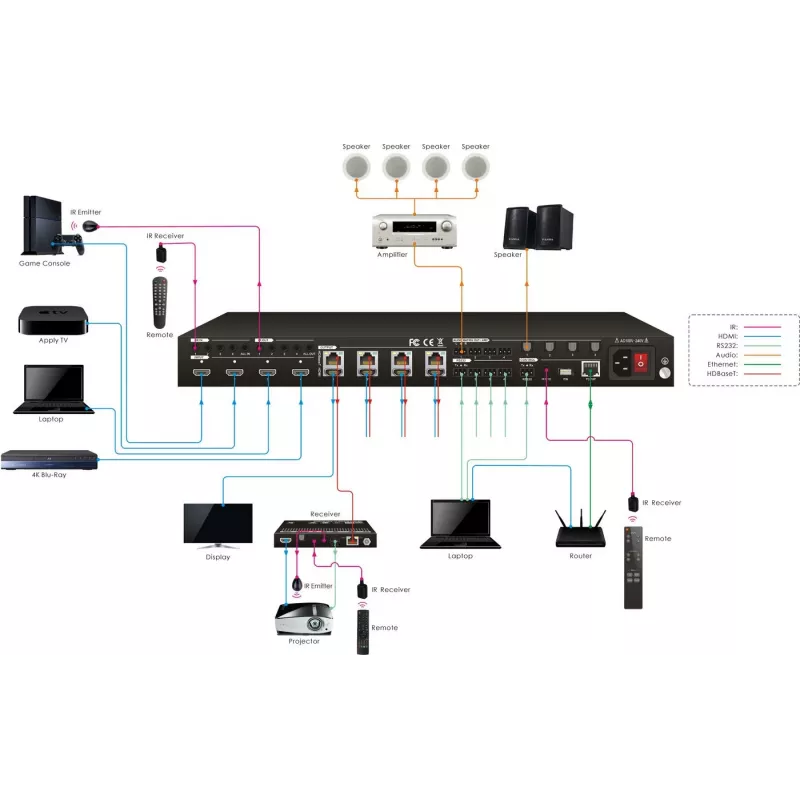

Prijunkite iki keturių HDMI šaltinių prie HDMI įėjimų, o ekranus ar HDBaseT imtuvus – prie dubliuotų HDMI ir HDBaseT išėjimų. Naudokite CATx kabelius HDBaseT signalams perduoti, o jei reikia, pasikliaukite 24 V PoC funkcija, kad matrica maitintų suderinamus imtuvus. Konfigūruokite EDID ir HDCP nustatymus, kaip reikia, kad užtikrintumėte šaltinio / ekrano suderinamumą, ir naudokite priekinio skydelio mygtukus, RS232, IR, CEC arba integruotą TCP/IP grafinę sąsają signalams nukreipti, garso išskyrimui nustatyti ir analoginių išėjimų garsumui reguliuoti.

Rekomendacijos

Patikimam didelio nuotolio perdavimui naudokite aukštos kokybės ekranuotus CAT6 arba CAT6a kabelius ir patikrinkite imtuvo suderinamumą su 24 V PoC. Maišydami 4K ir 1080p ekranus, nustatykite EDID ir raiškos mažinimo parinktis, atitinkančias žemiausią ekrano galimybę, kad išvengtumėte ryšio problemų.
