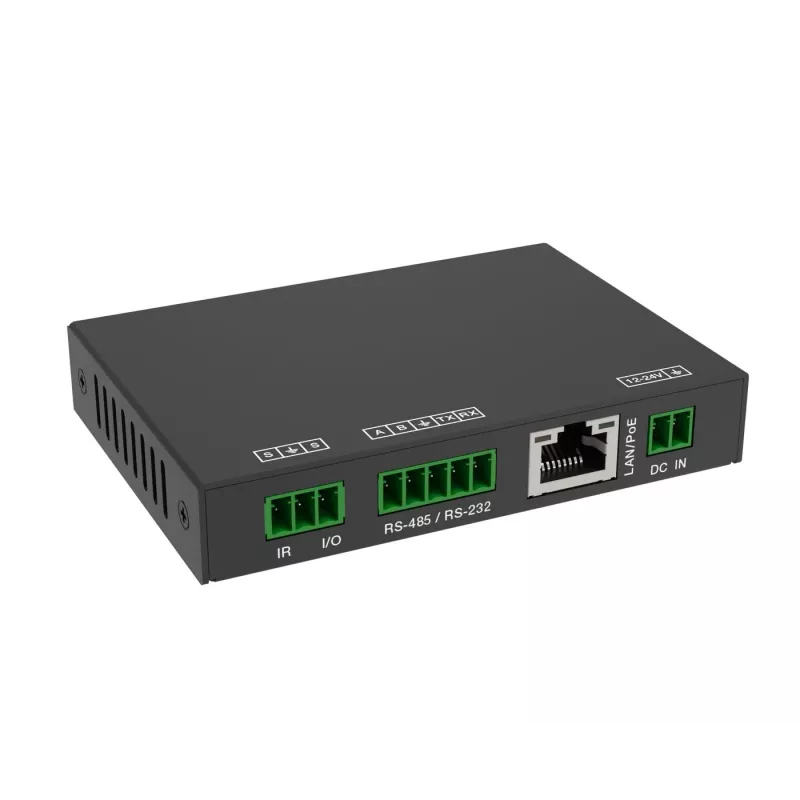

Vivolink VLEXT100 sąsajos kortelės / adapteris

„Vivolink VLEXT100“ yra tinklo nuosekliojo prievado plėtiklis, jungiantis IP valdymo sistemas su nuosekliaisiais AV įrenginiais. Jis teikia TCP/IP arba UDP valdymą „Vivolink“ įrenginiams su RS-232 arba RS-485 prievadais, leidžiant integruoti nuosekliaisiais pagrįstą įrangą į šiuolaikines valdymo ekosistemas. Įrenginys turi metalinį korpusą, 100M Ethernet prievadą, GPIO ir IR išvestį bei palaiko konfigūravimą per internetinę sąsają, pasiekiamą per įmontuotą žiniatinklio serverį.

Privalumai

„VLEXT100“ palaiko tiek RS-232, tiek RS-485 ryšio standartus ir siūlo lanksčias maitinimo galimybes, įskaitant 12–24 V nuolatinę srovę arba maitinimą per Ethernet (PoE). Intuityvi internetinė sąsaja leidžia konfigūruoti iš bet kurios naršyklės kompiuteryje, planšetėje ar išmaniajame telefone, o tvirtas metalinis korpusas su pažangia ESD apsauga užtikrina patikimą veikimą profesionaliose aplinkose. Įrenginys sunaudoja itin mažai energijos (0,48 W), todėl tinka energiją taupantiems įrenginiams.

Tinka

• Nuosekliųjų AV įrenginių integravimui į IP valdymo sistemas
• Centralizuotoms patalpų valdymo ir automatizavimo sistemoms
• Aplinkoms, kuriose reikalingas nuotolinis konfigūravimas ir stebėjimas
• Įrenginiams, kur reikalingas PoE arba nuolatinės srovės maitinimo lankstumas

Pagrindinės specifikacijos

• Maitinimo įvestis: 12–24 V nuolatinė srovė arba PoE (kintamosios srovės adapteris nepridedamas)
• Ryšio prievadai: RS-232, RS-485, GPIO, IR išvestis
• Tinklas: 10/100M Ethernet su TCP/UDP palaikymu
• Energijos suvartojimas: 0,48 W
• Korpusas: metalinis su ESD apsauga
• Pakuotės turinys: Tinklo nuosekliojo prievado plėtiklis, 5 kontaktų / 3 kontaktų / 2 kontaktų 3,81 mm „Phoenix“ jungtys (kištukinės), 2 montavimo auselės, 4 mašininiai varžtai (KM3*4), naudotojo vadovas

Kaip naudoti

Prijunkite „VLEXT100“ prie tinklo naudodami 10/100M Ethernet prievadą ir tiekkite maitinimą per 12–24 V nuolatinės srovės šaltinį arba PoE. Prijunkite nuosekliuosius įrenginius prie RS-232 arba RS-485 gnybtų naudodami pateiktas „Phoenix“ jungtis ir prijunkite reikiamas IR arba GPIO linijas. Pasiekite įmontuotą žiniatinklio serverį iš naršyklės kompiuteryje, planšetėje ar išmaniajame telefone, kad sukonfigūruotumėte tinklo nustatymus, protokolo parinktis (TCP/UDP) ir nuosekliojo prievado parametrus. Po konfigūravimo valdymo komandos gali būti siunčiamos per TCP/IP arba UDP, kad būtų galima bendrauti su prijungtais nuosekliaisiais AV įrenginiais.

Rekomendacijos

Kad veiktų patikimai, montuokite „VLEXT100“ vėdinamoje vietoje ir, jei įmanoma, naudokite ekranuotus Ethernet ir nuosekliuosius kabelius. Užtikrinkite, kad programinė įranga būtų atnaujinta, ir sukonfigūruokite tinkamus tinklo saugumo nustatymus, kai įrenginys veikia didesniuose tinkluose.
