Vivolink PROCAT40 tinklo kabelis geltonas 40 m Cat6a F/FTP (FFTP)

Vivolink PROCAT40 RJ-45 Cat6a 40m yra iš anksto užbaigtas tinklo kabelis, skirtas HDBaseT ir didelės spartos eterneto instaliacijoms. Kabelis naudoja vientisus gryno vario 23AWG laidininkus, F/FTP (individuali folija aplink kiekvieną porą + bendra folija aplink visas poras) ekranavimą ir LSZH (mažai dūmų, be halogenų) išorinį apvalkalą, užtikrinantį stabilų duomenų ir elektros perdavimą ilgais atstumais. Abu galai yra su RJ45 jungtimis, kad būtų galima iš karto montuoti; kabelis išbandytas iki 550 MHz ir turi gerai matomą geltoną apvalkalą, palengvinantį identifikavimą.

Privalumai

Šis Cat6a kabelis sujungia vientisus 23AWG gryno vario laidininkus ir dvigubą aliuminio folijos ekranavimą, kad sumažintų elektromagnetinius trukdžius ir išlaikytų signalo vientisumą. Iš anksto užbaigti RJ45 galai supaprastina montavimą ir užtikrina nuoseklias užbaigas. LSZH išorinis apvalkalas sumažina dūmų ir toksiškų dujų išmetimą gaisro atveju, todėl kabelis tinkamas stacionarioms pastatų instaliacijoms. 40 m ilgis ir 10/100Base-T(X) suderinamumas atitinka tiek duomenų, tiek HDBaseT elektros tiekimo reikalavimus.

Tinka

• HDBaseT vaizdo ir AV signalų paskirstymui
• Gigabitinio eterneto ir 10/100Base-T(X) tinklams
• Stacionarioms instaliacijoms sienose arba lubose komerciniuose ar gyvenamuosiuose pastatuose
• Atvejams, kai reikalingas matomas kabelio identifikavimas (geltonas apvalkalas)

Pagrindinės specifikacijos

• Ilgis: 40 m
• Standartas: Cat6a, išbandytas iki 550 MHz
• Laidininkas: Vientisas grynas varis, 23 AWG (skersmuo ~0,573 mm)

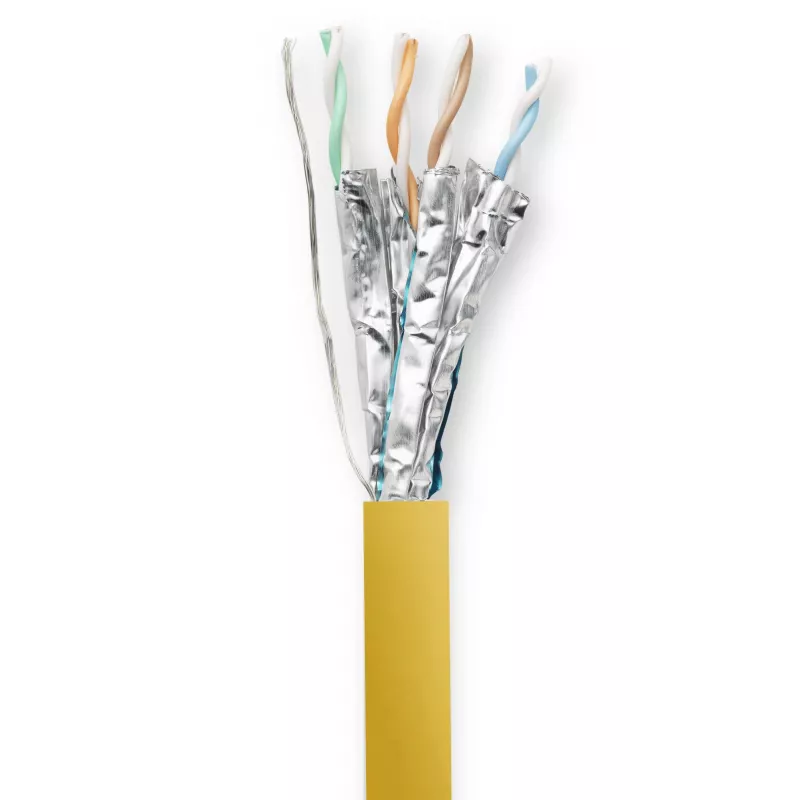

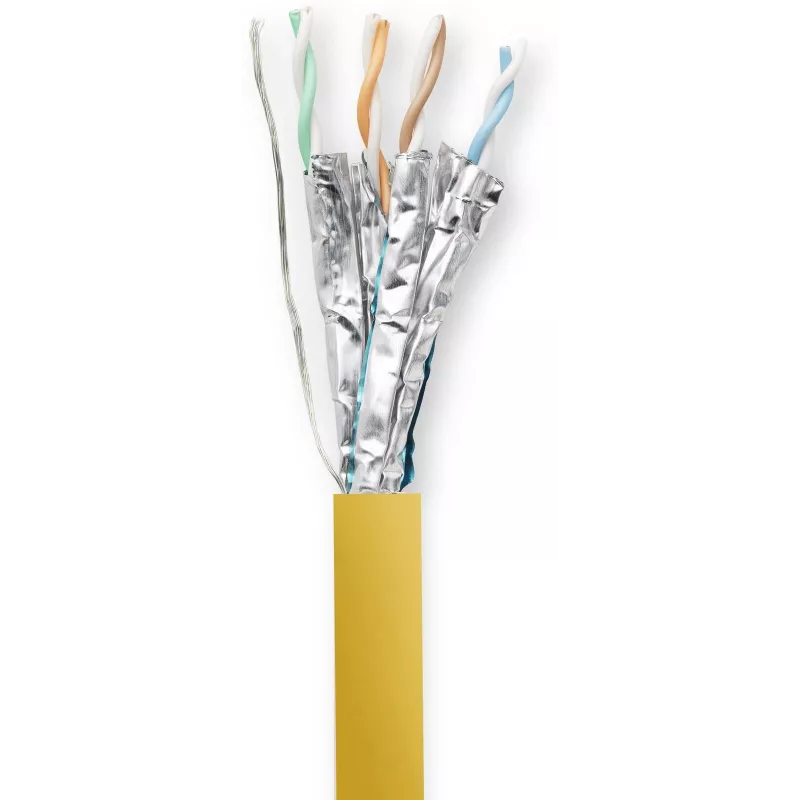

• Ekranavimas: F/FTP — individualios folijos poroms plius bendra folija (dvigubas ekranavimas)
• Išorinis apvalkalas: LSZH (mažai dūmų, be halogenų), skersmuo ~8 mm ±0,2 mm
• Drenažo laidas: Grynas varis 0,16 mm

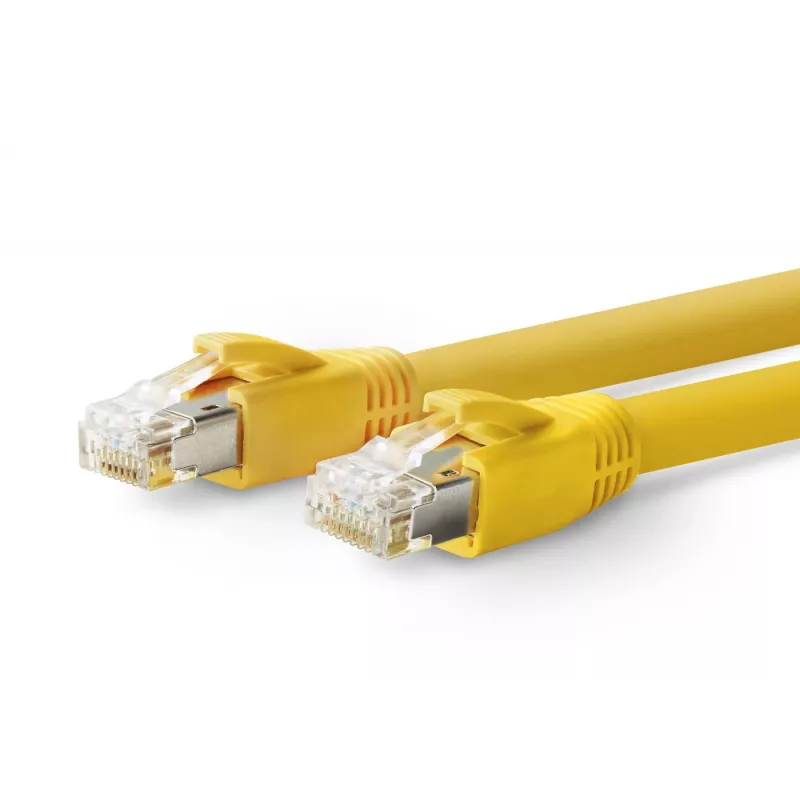

• Jungtys: RJ45 — abiejuose galuose
• Spalva: Geltona
• Pritaikymas: HDBaseT, eternetas 10/100Base-T(X)

Kaip naudoti

Nutieskite iš anksto užbaigtą Vivolink PROCAT40 kabelį numatytu keliu, vengdami staigių lenkimų ir stiprių elektromagnetinių trukdžių šaltinių. Pritvirtinkite kabelį reguliariais intervalais naudodami tinkamus spaustukus arba kabelių raiščius, pritaikytus LSZH apvalkalams. Įjunkite RJ45 jungtis į suderinamus RJ45 lizdus tinklo įrenginiuose, AV plėstuvuose arba pataisų skyduose. Montuojant sienose arba lubose, laikykitės vietinių statybos ir priešgaisrinės saugos taisyklių užbaigdami arba slėpdami kabelį.

Rekomendacijos

Norint geriausio signalo veikimo, laikykitės rekomenduojamo lenkimo spindulio (paprastai bent keturis kartus didesnio už kabelio skersmenį), venkite tiesti lygiagrečiai su elektros kabeliais, o po montavimo patikrinkite jungtis tinklo testeriu. Geltoną spalvą naudokite kabelių trasoms žymėti ir dokumentuoti instaliacijose.
