Visakryptė antena Navilock NL-400

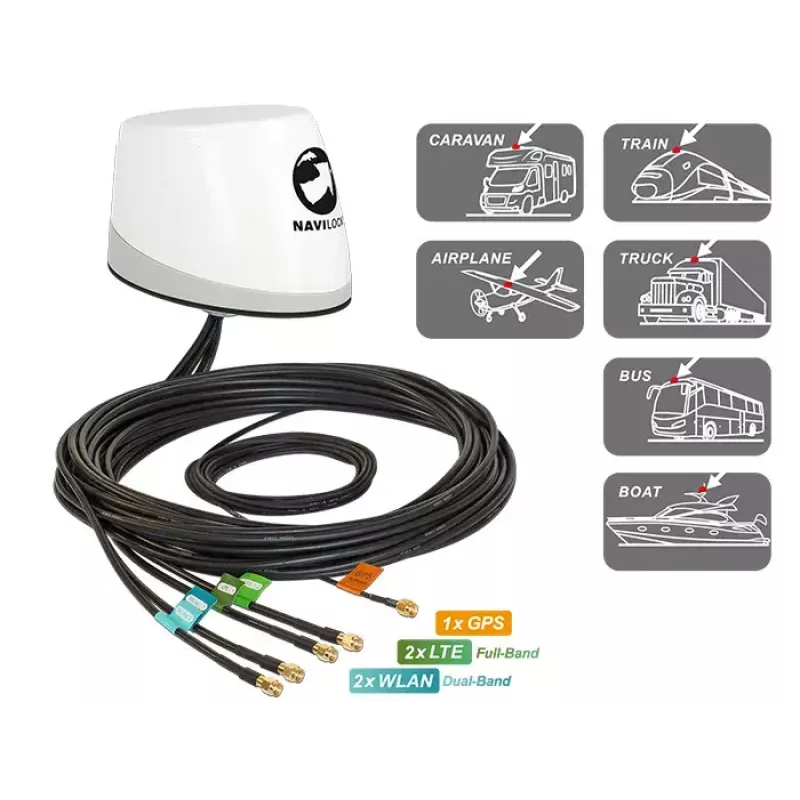

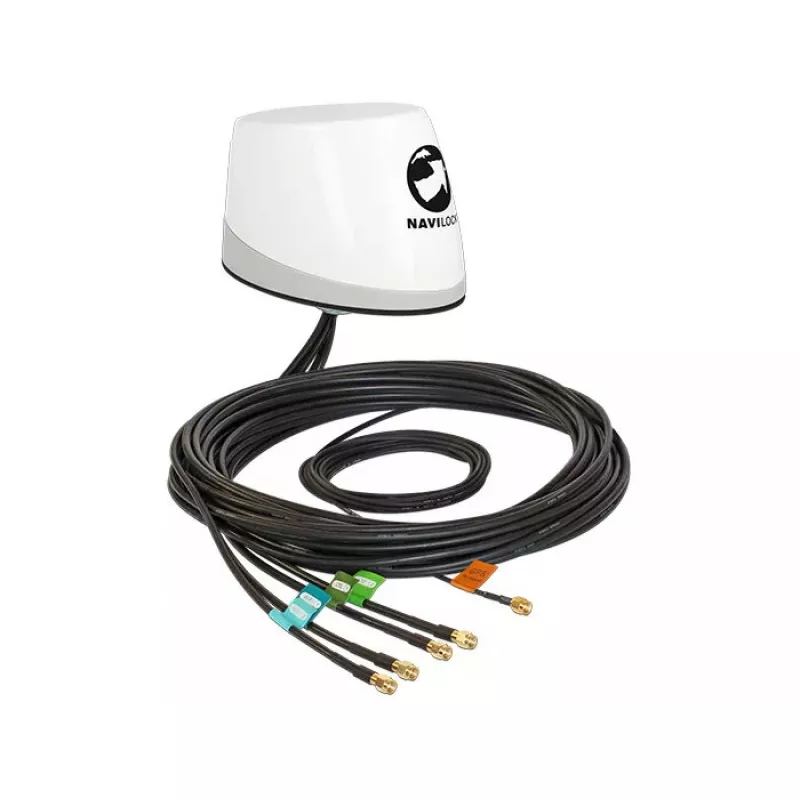

Visakryptė antena Navilock NL-400 yra daugiajuostė antena, skirta visapusiškam belaidžiam priėmimui ir perdavimui. Ji integruoja penkis atskirus siuntimo ir priėmimo blokus: GNSS pleistro anteną, skirtą GPS ir GLONASS, dvi PCB antenas MIMO režimu LTE juostoms ir dvi PCB antenas MIMO režimu, apimančias dviejų juostų WLAN. NL-400 taip pat palaiko GSM, UMTS, Bluetooth, Z-Wave ir ZigBee bei užtikrina patikimą signalo perdavimą su 50 Ω varža ir RP-SMA lizdo tipo jungtimi. Jos kompaktiškas korpusas (106 × 160 × 102 mm) ir balta apdaila tinka įvairioms montavimo aplinkoms.

Privalumai

Navilock NL-400 siūlo kelių juostų priėmimą ir perdavimą per fiziškai atskirus blokus, leidžiančius vienu metu tvarkyti GNSS, korinio ryšio ir WLAN signalus. MIMO gebančios PCB antenos pagerina pralaidumą LTE ir dviejų juostų WLAN atveju. Integruota GNSS pleistro antena palaiko GPS ir GLONASS, o papildomas suderinamumas su GSM, UMTS, Bluetooth, Z-Wave ir ZigBee padidina integracijos galimybes. Esant maksimaliam antenos stiprinimui iki 30 dBi, 50 Ω varžai ir RP-SMA lizdo tipo jungčiai, antena tinka daugeliui belaidžių konfigūracijų ir užtikrina stabilų veikimą su mažu energijos suvartojimu (16 mA).

Tinka

Pagrindinės specifikacijos

Kaip naudoti

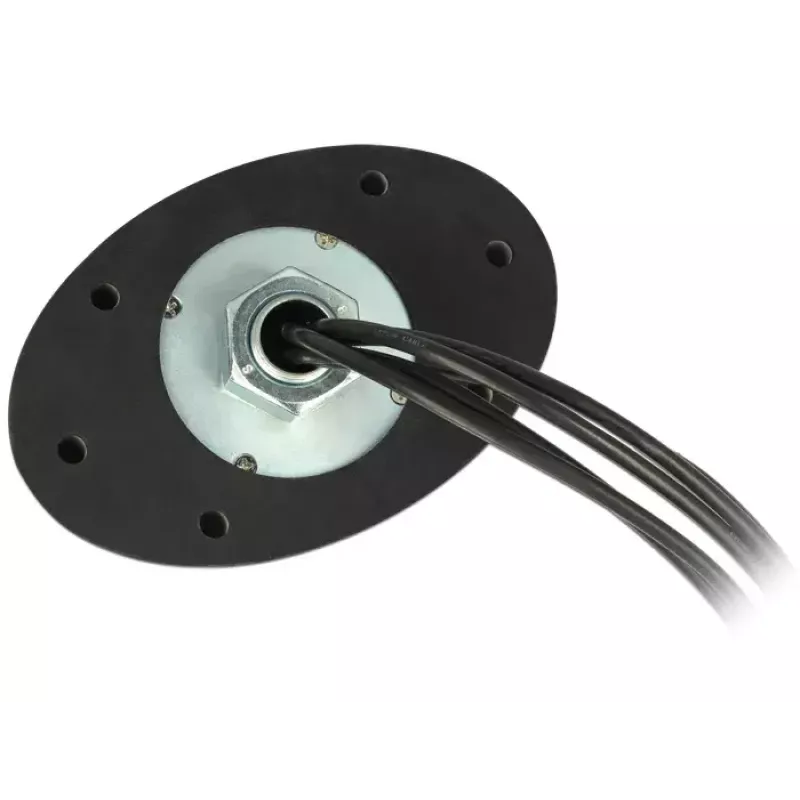

Montuokite NL-400 vietoje, kurioje yra kuo mažiau kliūčių, kad maksimaliai išnaudotumėte visakryptį priėmimą. Prijunkite anteną prie savo įrenginio naudodami RP-SMA lizdo tipo jungtį ir užtikrinkite suderinamus kabelius, kad išlaikytumėte 50 Ω varžą. GNSS priėmimui, jei įmanoma, nukreipkite anteną taip, kad ji matytų aiškų dangų. Korinio ryšio ir WLAN našumui užtikrinti, anteną pastatykite centre, palyginti su aprėpties zona, kad išnaudotumėte jos visakryptį spinduliavimo pobūdį ir MIMO galimybes. Laikykitės įrenginio gamintojo nurodymų dėl įžeminimo ir apsaugos nuo žaibo, kai taikoma.

Rekomendacijos

Naudokite kokybišką 50 Ω bendraašį kabelį ir tinkamas jungtis, kad išvengtumėte signalo nuostolių. Montuojant lauke, patikrinkite, ar visi papildomi kabeliai ir sujungimai yra atsparūs oro sąlygoms, ir ar įžeminimas bei apsauga nuo viršįtampių įgyvendinti pagal vietinius reikalavimus.
