Vidutinės įtampos kabelis InLine 95607 raudonas juodas 1500V 7,5m

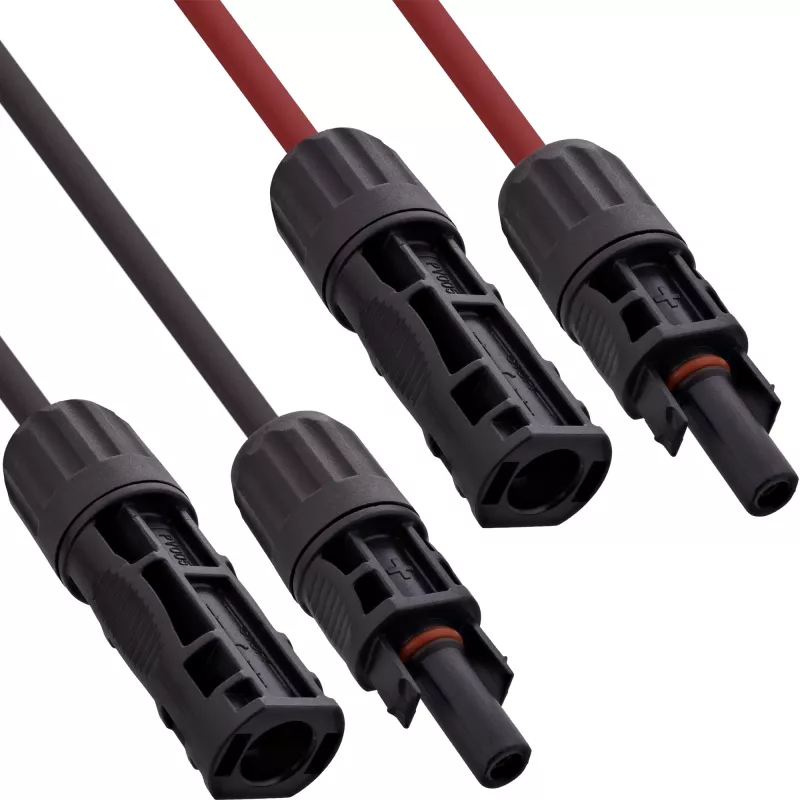

InLine H1Z2Z2-K saulės kabelis 6 mm² su sumontuotais saulės jungtimis (pora: raudona ir juoda) yra sukurtas fotovoltinių sistemų kabelių instaliacijai ir vidutinės įtampos nuolatinės srovės programoms iki 1500 V. Kabelis sujungia alavuotą varinį laidininką, susietą poliolefino (XLPO) halogenų neturinčią izoliaciją ir patikimą išorinį apvalkalą, kuris užtikrina ilgalaikę, atsparią oro sąlygoms ir UV spinduliams veikimą PV įrenginiuose. Produktas tiekiamas kaip 7,5 m kabelių pora ir yra tinkamas ten, kur reikalingas patikimas nuolatinės srovės perdavimas ir saugios sujungtos jungtys.

Privalumai

Kabelis palaiko vardinę kintamosios srovės įtampą 1,0/1,0 kV ir nuolatinės srovės darbinę įtampą 1,5 kV pagal EN 50618, užtikrindamas aukštą saugos ribą fotovoltinėms sistemoms. Jo alavuotas varinis, smulkiai suvytas 6 mm² laidininkas ir XLPO izoliacija užtikrina mažą nuolatinės srovės varžą, antipireniškumą (EN 60332-1-2) ir mažą dūmų kiekį, nulinį halogenų išsiskyrimą. Konstrukcija yra atspari ozonui, oro sąlygoms ir UV spinduliams, o kabelis buvo išbandytas įtampos atžvilgiu ir srovės pajėgumo testais pagal atitinkamus standartus.

Tinkama

• Fotovoltinių (PV) modulių ir masyvų kabelių instaliacijai
• Jungtims nuolatinės srovės grandinėse tarp keitiklių, kombainerių dėžių ir modulių
• Vidutinės įtampos nuolatinės srovės įrenginiams iki 1500 V
• Lauko ir stogo PV programoms, kurioms reikalingas atsparumas UV spinduliams ir oro sąlygoms

Pagrindinės specifikacijos

• Laidininko skerspjūvis: 6 mm², smulkiai suvytas
• Laidininko medžiaga: alavuotas varis
• Vardinė / darbinė įtampa: 1,0/1,0 kV kintamosios srovės; 1,5 kV nuolatinės srovės (EN 50618)

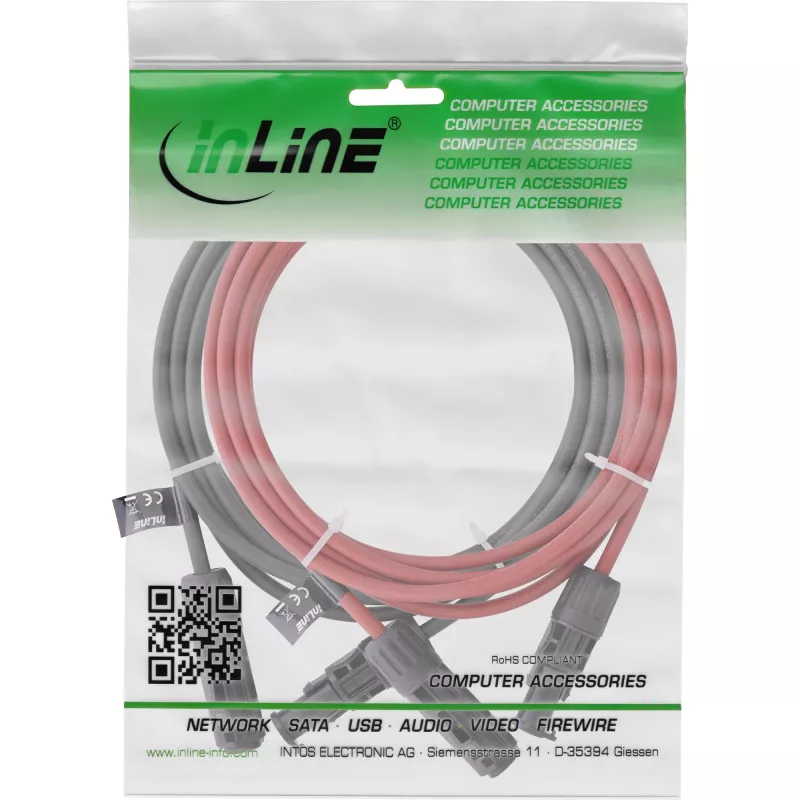

• Ilgis: 7,5 m (pora: raudona ir juoda)
• Išorinis skersmuo: apie 6,3 mm
• Izoliacijos sienelės storis: vardinis 0,7 mm; apvalkalo vardinis 0,8 mm
• Nuolatinės srovės linijos varža: 3,3 Ω/km
• Įtampos bandymas ant kabelio: kintamoji 6,5 kV, nuolatinė 15 kV
• Temperatūros diapazonas: -40 °C iki +90 °C
• Minimalus lenkimo spindulys: 26 mm
• Standartai: EN 50618, EN 60811, EN 60332-1-2 (LSOH)

Kaip naudoti

Įrenkite kabelį laikydamiesi vietinių elektros taisyklių ir PV sistemos projektuotojo nurodymų. Pasirinkite reikiamą laidininko skerspjūvį ir patvirtinkite kabelio ilgį, atsižvelgdami į įtampos kritimą ir srovės pajėgumą; jei kyla abejonių, pasikonsultuokite su kvalifikuotu saulės techniku. Nutieskite ir pritvirtinkite kabelį, kad išvengtumėte per didelės mechaninės įtampos; laikykitės minimalaus 26 mm lenkimo spindulio. Prijunkite sumontuotas saulės jungtis prie modulio ir sistemos galų pagal jungties poliškumą (raudona = teigiamas, juoda = neigiamas) ir prieš įjungdami sistemą atlikite izoliacijos ir tęstinumo testus.

Rekomendacijos

Patikrinkite, ar pasirinktas 6 mm² skerspjūvis atitinka konkrečius jūsų įrenginio srovės ir atstumo reikalavimus. Ilgoms linijoms ar didelės srovės grandinėms apskaičiuokite įtampos kritimą ir, jei reikia, pasirinkite didesnį skerspjūvį. Naudokite tik atitinkamas, sertifikuotas saulės jungtis ir laikykitės EN 50618 bei vietinių laidų instaliacijos kodeksų.
