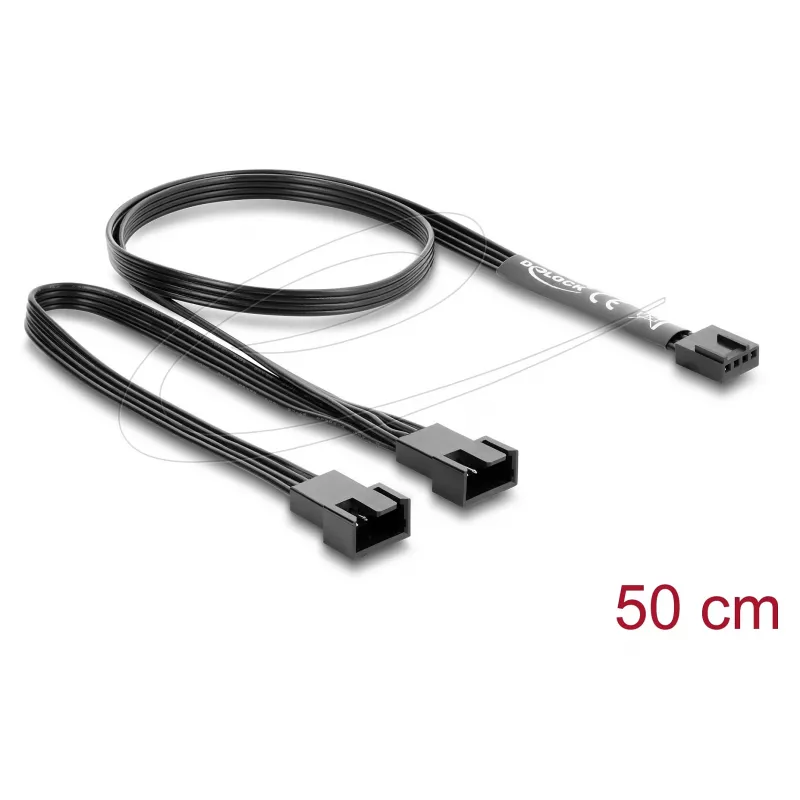

Vidinis maitinimo kabelis DELOCK 84543 — 4 kontaktų PWM į dvigubą 4 kontaktų PWM, 0,5 m

DELOCK 84543 vidinis maitinimo kabelis yra 0,5 m ilgio skirstytuvas, paverčiantis vieną 4 kontaktų PWM jungtį į dvi 4 kontaktų PWM jungtis. Jis skirtas vidiniam naudojimui PC korpuse ir leidžia dviem PWM ventiliatoriams ar įrenginiams naudotis vienu PWM lizdu sinchronizuotam greičio valdymui ir maitinimo paskirstymui. Kabelis tiekiamas kaip vienas vienetas ir suprojektuotas išsaugoti PWM valdymo signalą, kartu tiekiant maitinimą abiem prijungtiems įrenginiams.

Privalumai

Kabelis leidžia centralizuotai valdyti ventiliatorius, dubliuojant PWM signalą ir maitinimo liniją į du išėjimus be papildomų pagrindinės plokštės lizdų. Jo 22 AWG laidininkai ir PVC apvalkalas užtikrina lankstumo ir patvarumo pusiausvyrą įprastiems PC montavimams. Esant maksimaliai 1 A srovei prie 12 V visam kabeliui ir standartinėms 4 kontaktų PWM jungtims, skirstytuvas išlaiko suderinamumą su įprastais PWM ventiliatoriais ir pagrindinės plokštės ventiliatorių lizdais.

Tinka

• Dviejų PWM ventiliatorių prijungimui prie vieno pagrindinės plokštės PWM lizdo
• Papildomų korpuso ar CPU ventiliatorių prijungimui, kai lizdų prieinamumas ribotas
• Ventiliatorių greičių sinchronizavimui koordinuotam aušinimui staliniuose kompiuteriuose ir mažuose serveriuose

Pagrindinės specifikacijos

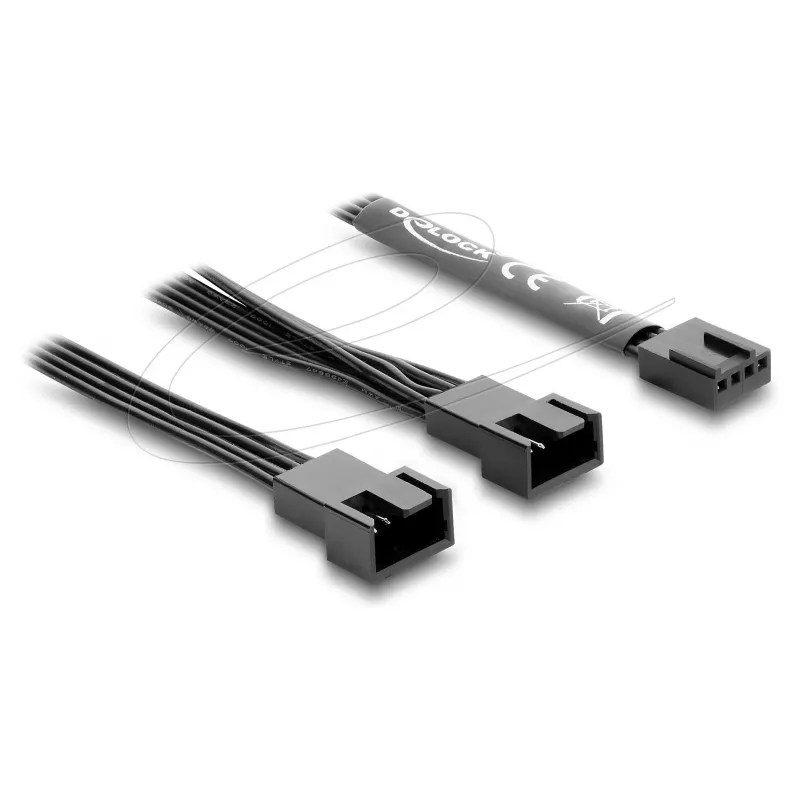

• Jungčių konfigūracija: 1 × 4 kontaktų PWM (moteriška) į 2 × 4 kontaktų PWM (vyriška)
• Kabelio ilgis: 0,5 m
• Laido storis: 22 AWG
• Maksimali srovė: 1 A
• Maksimali įtampa: 12 V
• Žingsnis: 2,54 mm
• Apvalkalo medžiaga: PVC
• Spalva: juoda

Kaip naudoti

Įkiškite vieną 4 kontaktų PWM moterišką jungtį į pagrindinės plokštės ar valdiklio PWM lizdą, užtikrindami teisingą orientaciją, kad PWM ir maitinimo kontaktai sutaptų. Prijunkite kiekvieną iš dviejų 4 kontaktų PWM vyriškų jungčių prie ventiliatorių ar PWM įrenginių, kuriuos norite valdyti. Atlikus jungtis, patikrinkite sistemos BIOS ar ventiliatoriaus valdymo programinėje įrangoje, ar pagrindinė plokštė atpažįsta prijungtus ventiliatorius ir ar PWM valdymas aktyvus. Nutieskite kabelį korpuso viduje, kad netrukdytų oro srautui ir nesiliestų prie judančių dalių.

Rekomendacijos

Neviršykite nurodytos srovės ir įtampos. Jei bendra ventiliatorių srovė viršija kabelio vertę, naudokite specialų ventiliatorių šakotuvą su nepriklausomu maitinimu. Užtikrinkite, kad jungtys būtų tvirtai įstatytos ir venkite staigių lenkimų šalia jungčių galų. Optimaliam aušinimo valdymui stebėkite ventiliatorių greičius po įdiegimo ir, jei reikia, koreguokite BIOS ar programinės įrangos nustatymus.
