Vidinis maitinimo kabelis Alphacool 25054 80 m tiesūs jungtys

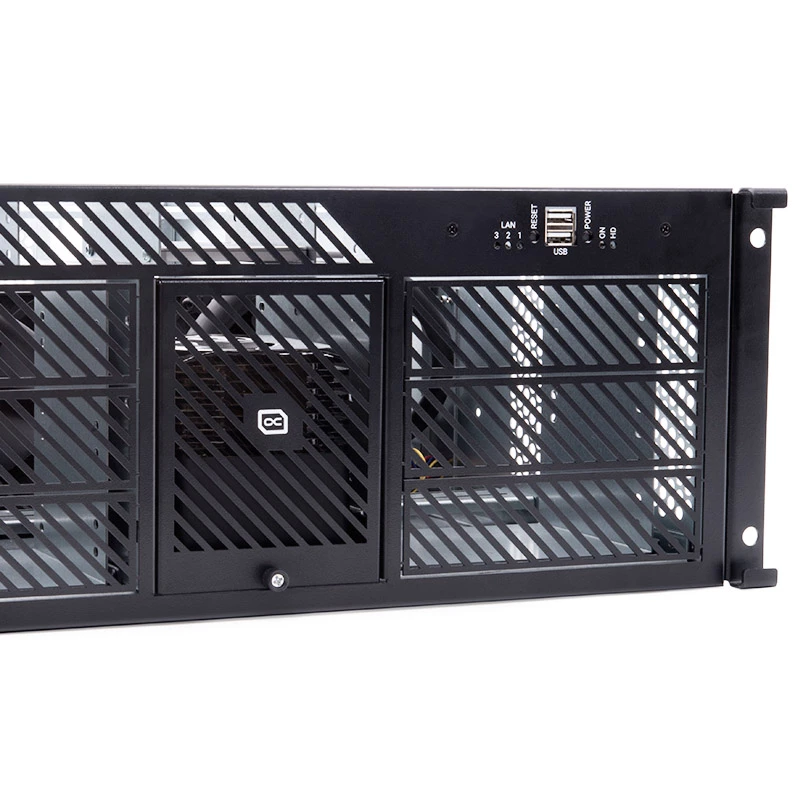

Alphacool priekinis I/O skydelis, skirtas 1U–4U serverių korpusams, suteikia pagrindinį priekinį ryšį ir būsenos indikatorius serverių stelažams. Jame integruoti du USB 2.0 prievadai, maitinimo ir atstatymo mygtukai bei būsenos šviesos diodų rinkinys, rodantis maitinimo, standžiojo disko veiklos ir tinklo jungčių būsenas. Spausdintinė plokštė tvirtinama keturiais varžtais, naudojant tvirtinimo skyles, kurių vidinis skersmuo 3,5 mm, o atstumai tarp centrų – 74 mm x 24 mm.

Privalumai

Šis priekinis I/O skydelis sujungia USB 2.0 jungiamumą su aiškiu HDD, maitinimo ir iki trijų tinklo jungčių būsenos rodymu. Visi šviesos diodai ir jungikliai naudoja 2 kontaktų jungtis, kad supaprastintų montavimą ir keitimą. Kompaktiškas tvirtinimo raštas ir tvirtinimas keturiais varžtais daro jį tinkamą standartiniams Alphacool serverių stelažų priekiniams skydeliams.

Tinka

• 1U–4U Alphacool serverių korpusams
• Serverių stelažams, kuriems reikia priekinių USB 2.0 prievadų ir pagrindinių būsenos šviesos diodų
• Sistemoms, kuriose reikia lengvai pakeisti priekinio skydelio kabelius

Pagrindinės specifikacijos

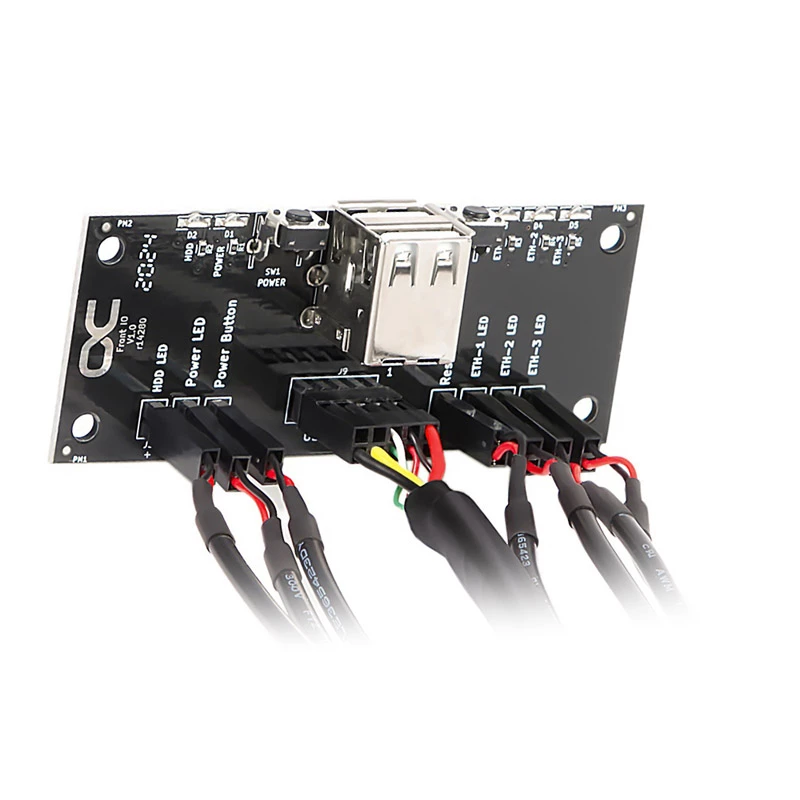

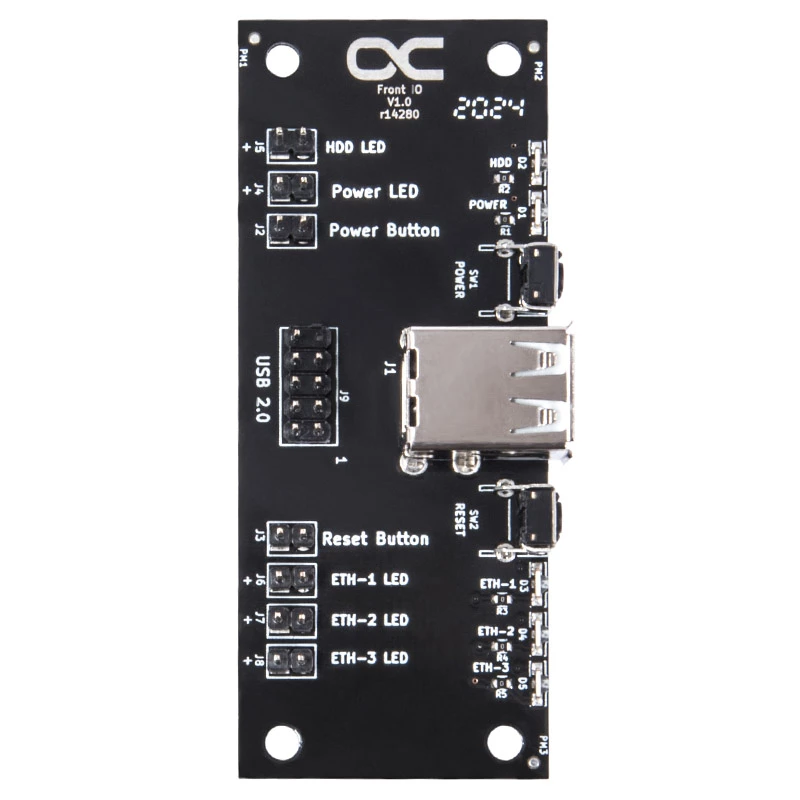

• Jungtys: du USB 2.0 prievadai (9 kontaktų antraštės kabelis), kelios 2 kontaktų jungtys šviesos diodams ir jungikliams
• Šviesos diodai: HDD veiklos, maitinimo indikatorius, trys tinklo būsenos šviesos diodai
• Jungikliai: maitinimo ir atstatymo (2 kontaktų jungtys)
• Tvirtinimas: 4 varžtai, tvirtinimo skylės vidinis skersmuo 3,5 mm; atstumai tarp centrų 74 mm x 24 mm

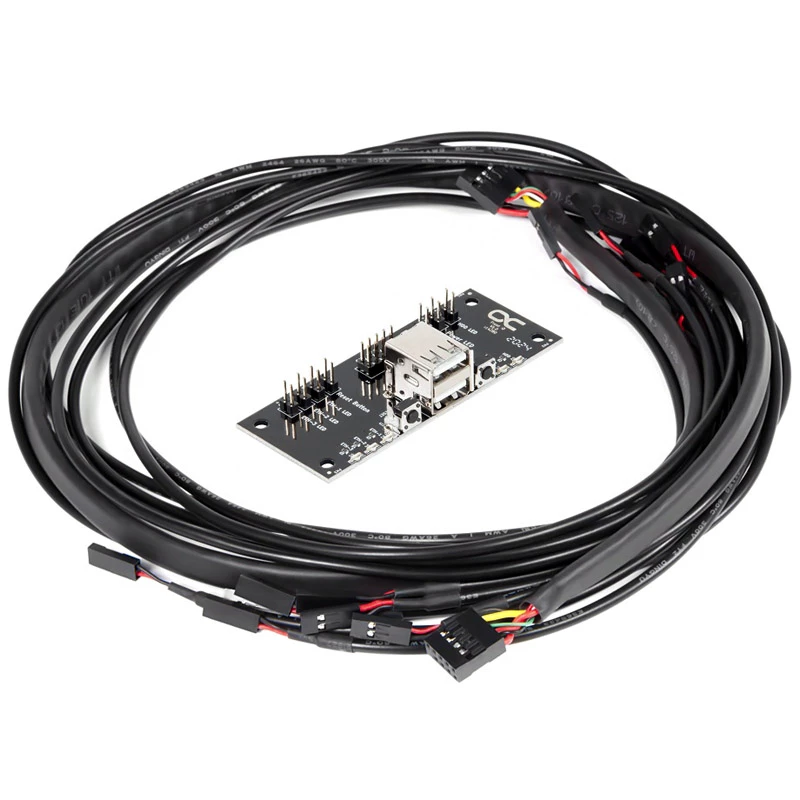

• Kabelių rinkinys: iš viso 8 kabeliai; 7 dviejų kontaktų šviesos diodų / jungiklių kabeliai ir 1 USB 2.0 9 kontaktų antraštės kabelis; kabelio ilgis 80 cm (grynasis ilgis be jungčių)

Kaip naudoti

Pritvirtinkite priekinį I/O skydelį serverio korpuse naudodami keturis pateiktus varžtus, sulygiuotus pagal 74 mm x 24 mm skylių raštą. Prijunkite kiekvieną 2 kontaktų šviesos diodo ar jungiklio kabelį prie atitinkamos antraštės pagrindinėje plokštėje arba galinėje I/O plokštėje, o USB 2.0 9 kontaktų antraštės kabelį prijunkite prie pagrindinės plokštės vidinės USB antraštės. Užtikrinkite teisingą poliškumą 2 kontaktų jungtims, kur tai taikoma. Kai jungtys bus saugios, patikrinkite maitinimą, atstatymą, USB prievadus ir šviesos diodų indikatorius, kad patvirtintumėte tinkamą veikimą.

Rekomendacijos

Naudokite pridėtą 80 cm kabelių rinkinį, kad švariai išvedžiotumėte jungtis korpuso viduje, laikydami šviesos diodų ir USB kabelius atokiau nuo ventiliatorių ir karštų komponentų. Prieš įjungdami maitinimą patikrinkite jungties orientaciją, kad išvengtumėte atvirkštinio poliškumo 2 kontaktų antraštėse.
