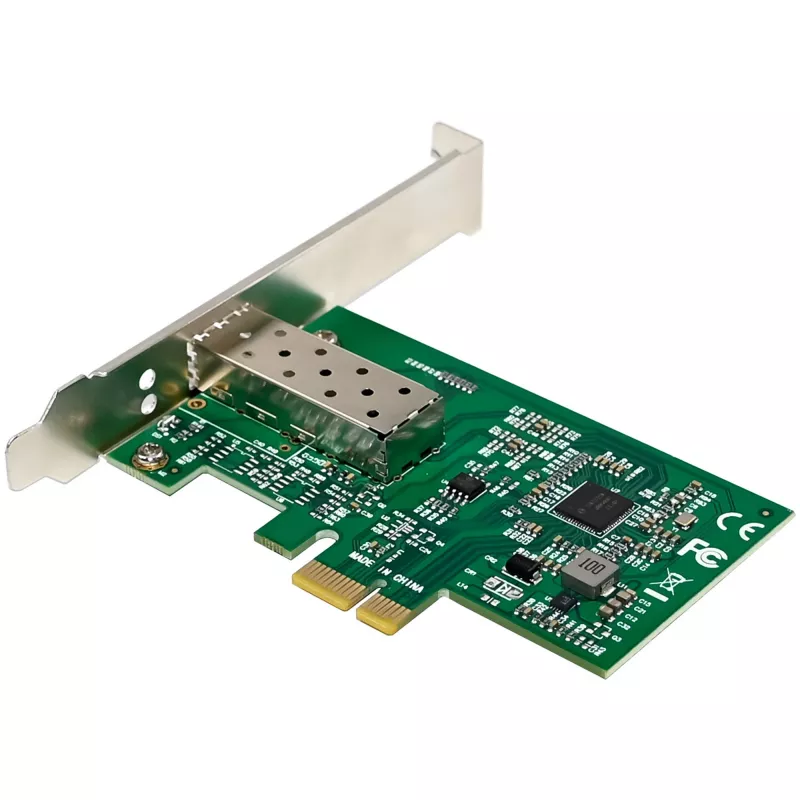

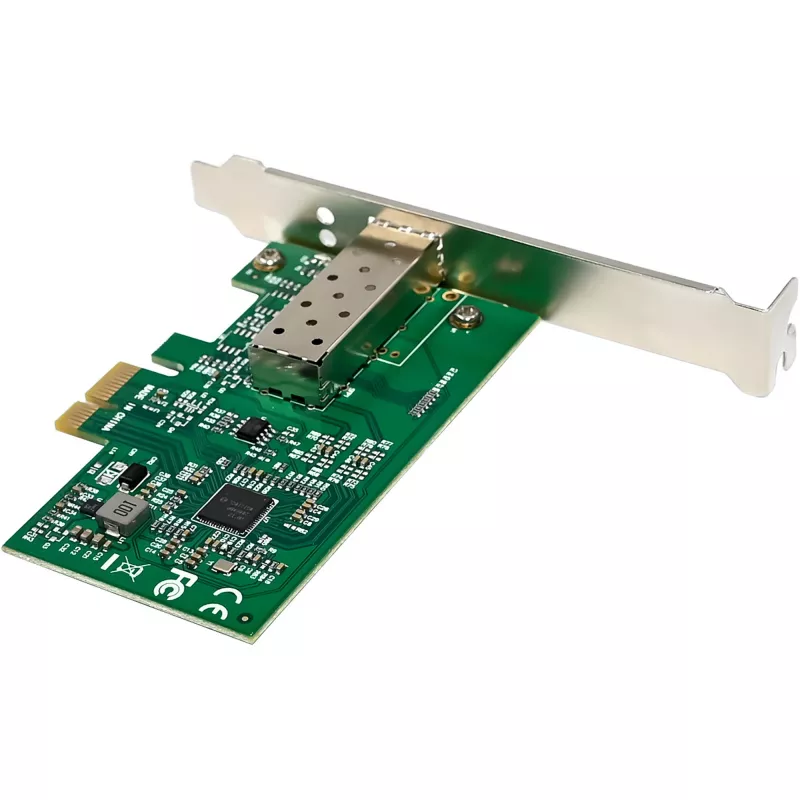

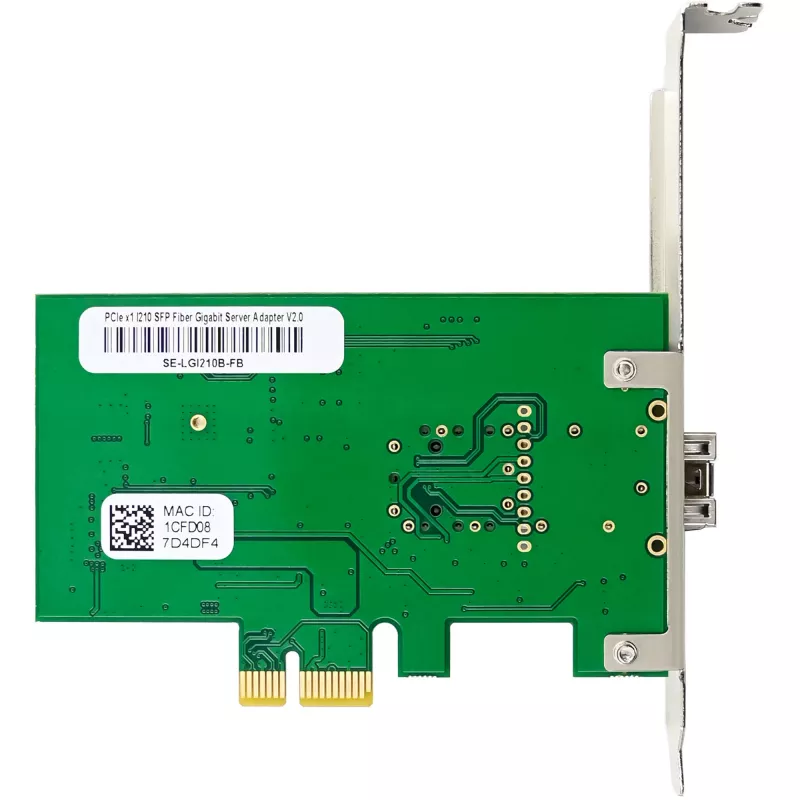

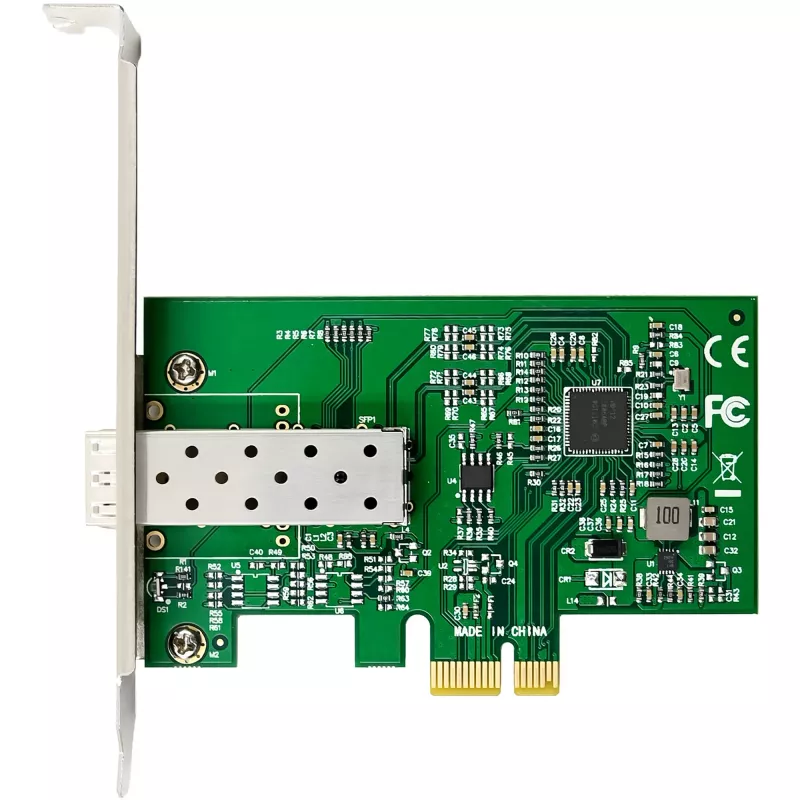

Vidinė tinklo plokštė InLine 51125N, šviesolaidinė, 1000 Mbit/s, PCI Express

Platus šviesolaidinis tinklo ryšys iki 1 Gb/s (šviesolaidinis)
Palaiko 1000BASE-SX/LX/BX lanksčioms diegimo galimybėms
Galingas Intel WGI210CS mikroschemų rinkinys optimaliam stabilumui
PCIe x1 sąsaja su standartiniu ir žemo profilio laikikliu
Suderinama su Windows, Linux, FreeBSD ir virtualizacijos sistemomis

Ši InLine® gigabitinė tinklo plokštė, 1x SFP šviesolaidinis 1 Gb/s, sukurta naudoti staliniuose, serverių ir įterptiniuose kompiuteriuose ir atitinka šiuolaikinius reikalavimus energijos vartojimo efektyvumo, formos faktoriaus ir tinklo stabilumo srityse. Joje įdiegtas SFP lizdas, palaikantis įvairius šviesolaidinius siųstuvus-imtuvus, todėl užtikrinamos lanksčios tinklo jungtys skirtingais atstumais ir įvairiomis terpėmis.

Kadangi plokštė palaiko dabartinius tinklo protokolus ir funkcijas, pvz., VLAN žymėjimą, srauto valdymą, jumbo kadrus ar kontrolinės sumos perkėlimą, ji tinka tiek standartiniams tinklams, tiek specializuotoms programoms, pvz., garso ir vaizdo perdavimui pagal IEEE 802.1Qav. Plokštė montuojama per PCIe lizdą (PCI Express 2.1), todėl ją lengva integruoti į esamas sistemas.
Techniniai duomenys:

Magistralės tipas: PCIe v2.1 (5,0 GT/s) x1 linija
Duomenų perdavimo sparta: 1 Gb/s (šviesolaidinis)
Mikroschemų rinkinys: Intel WGI210CS
Palaikomi protokolai: IPv4, IPv6
Matmenys: 96 mm x 62 mm (PCIe plokštė)

Palaikomi tinklo režimai:
Plokštė gali naudoti įvairius šviesolaidinius ryšius, įskaitant:

1000BASE-SX (daugiamodis): Trumpiems atstumams su šviesos signalais.
1000BASE-LX (vienmodis): Ilgesniems atstumams su plonesniu optiniu pluoštu.
1000BASE-BX (vienmodis WDM): Specialioms reikmėms, kai siuntimas ir priėmimas vyksta vienu pluoštu.

Palaikomos sąsajos:

Serializatorius-deserializatorius (SerDes), skirtas 1000BASE-SX/LX (optinis pluoštas – IEEE 802.3)
Serializatorius-deserializatorius (SerDes), skirtas 1000BASE-KX (IEEE 802.3ap)
1000BASE-BX (PICMIG 3.1) gigabitinėms pagrindinės plokštės jungtims
SGMII (Serial-GMII specifikacija) sąsaja SFP (SFP MSA INF-8074i) / išorinėms PHY jungtims


Palaikomos tinklo funkcijos:

IEEE 802.3x srauto valdymas: padeda išvengti duomenų spūsčių tinkle.
IEEE 802.1q VLAN: suteikia galimybę padalyti tinklą į kelis virtualius tinklus.
Priėmimo pusės skirstymas (RSS): paskirsto gaunamus tinklo duomenis keliems procesoriaus branduoliams, kad būtų užtikrintas apkrovos balansavimas ir geresnis našumas naudojant daugiabranduolius procesorius.
Jumbo kadrai iki 9K: leidžia didesnius duomenų paketus efektyvesniam perdavimui.
Kontrolinės sumos perkėlimas: atleidžia procesorių nuo kontrolinių sumų skaičiavimo, kad pagerėtų našumas.


Aplinkos sąlygos:

Darbo temperatūra: 0 °C – 55 °C
Laikymo temperatūra: -40 °C – 70 °C


Palaikomos operacinės sistemos:

Windows: 11, 10, 8, 7
Windows Server: 2008 R2, , 2012, 2016, 2019, 2022
Linux: nuo branduolio 2.6.30 versijos
Kitos: FreeBSD, virtualizacijos aplinkos (pvz., VMware ESXi)


Pristatymo apimtis:

1x InLine® gigabitinė tinklo plokštė

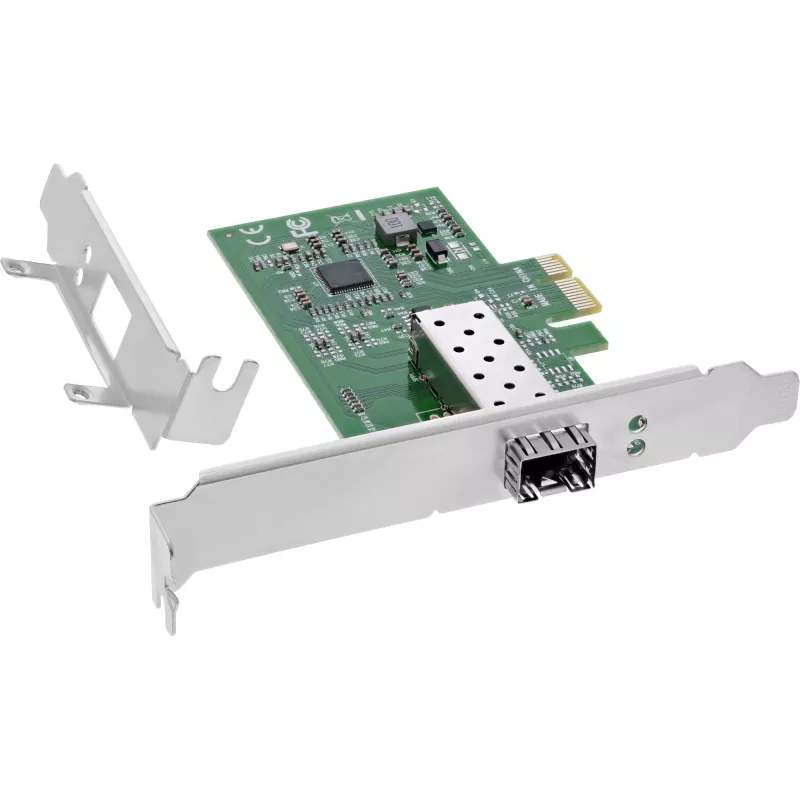

1x žemo profilio lizdo laikiklis
1x tvarkyklių kompaktinis diskas
1x naudotojo vadovas (vokiečių / anglų k.)

InLine 51125N. Pagrindinės plokštės sąsaja: PCI Express, šviesolaidinė jungtis: SFP. Palaikomos Windows operacinės sistemos: Windows 10, Windows 11, Windows 7, Windows 8, palaikomos Linux operacinės sistemos: Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4, Linux Kernel..., palaikomos serverių operacinės sistemos: Windows Server 2008 R2, Windows Server 2012, Windows Server 2016, Windows Server 2019, Windows.... Plotis: 96 mm, gylis: 62 mm. Pakuotės svoris: 43 g. Ryšio technologija: laidinis, tinklo standartai: IEEE 802.1Q, IEEE 802.3x, sąsaja: šviesolaidinė

Kaip naudoti

Išjunkite pagrindinę sistemą, įkiškite tinklo plokštę į laisvą PCIe x1 lizdą ir pritvirtinkite pateiktu laikikliu (standartiniu arba žemo profilio, pagal poreikį). Įdiekite tinkamą SFP siųstuvą-imtuvą pagal pasirinktą pluošto tipą (SX, LX arba BX) ir prijunkite šviesolaidinį kabelį. Paleiskite sistemą ir įdiekite tvarkykles iš pateikto kompaktinio disko arba tiekėjo svetainės, jei operacinė sistema automatiškai neaptiko plokštės. Konfigūruokite tinklo parametrus (IP, VLAN, srauto valdymą, MTU jumbo kadrams) pagrindinės sistemos OS arba tinklo valdymo programinėje įrangoje.

Rekomendacijos

Naudokite sertifikuotus SFP siųstuvus-imtuvus, suderinamus su 1000BASE-SX/LX/BX, ir laikykitės rekomenduojamų šviesolaidžio naudojimo praktikų. Daugiabranduolėse sistemose įjunkite priėmimo pusės skirstymą (RSS) ir perkėlimo funkcijas tvarkyklėse, kad padidintumėte pralaidumą ir sumažintumėte procesoriaus apkrovą. Užtikrinkite, kad plokštės darbo temperatūra neviršytų nurodyto diapazono patikimam veikimui.
