Vertiv Geist VP4G20AE energijos skirstymo įrenginys (PDU) 42 kintamosios srovės lizdai 0U juoda

Vertiv VP4G20AE yra stebimas vertikalus 0U trifazis energijos skirstymo įrenginys (PDU), skirtas stelažų energijos paskirstymui ir nuotoliniam energijos valdymui. Įrenginys turi IEC C13 ir IEC C19 lizdų derinį – 36 C13 ir 6 C19 – iš viso 42 kintamosios srovės lizdus, jungiamas 3 m IEC 60309 įvesties kabeliu (3P+N+E, IP44). Jis palaiko vardinę įėjimo įtampą 200–240/346–415 V, 50–60 Hz dažnį ir iki 16 A srovę vienai įvesčiai, užtikrindamas galimą energijos talpą, tinkamą trifazėms stelažų aplinkoms. Integruotas stebėjimas teikia srovės, galios ir įtampos vertes, o prieiga prie tinklo užtikrinama per tokius protokolius kaip SNMP, HTTP/S, SSH ir NTP. Įrenginyje yra gerai matomas 128 x 128 jutiklinis LCD ekranas, kuriame rodomi energijos duomenys, ir vidinis orientacijos jutiklis, skirtas teisingam ekrano išdėstymui horizontaliai arba vertikaliai įrengus. Sertifikatai apima IEC 62368-1, CE ir UKCA bei regioninius EMC ženklus.

Privalumai

Stebima konstrukcija teikia kiekvienos įvesties ir bendruosius galios rodiklius, padedanti įvertinti energijos suvartojimą ir nustatyti neįprastas būsenas be papildomų išorinių matuoklių. Kompaktiška 0U vertikali forma taupo stelažo U erdvę ir siūlo didelį lizdų tankį mišriam C13 ir C19 jungiamumui. Integruoti tinklo protokolai ir jutiklinis ekranas suteikia vietinę ir nuotolinę prieigą prie realaus laiko energijos duomenų. Saugaus paleidimo funkcija ir pramoniniai saugos sertifikatai palaiko saugų ir standartus atitinkantį diegimą duomenų centrų ir tinklo stelažuose.

Tinkamas

• Stelažų energijos paskirstymui duomenų centruose ir serverių patalpose
• Aplinkoms, kurioms reikalingas mišrus IEC C13 ir C19 lizdų jungiamumas
• Nuotoliniam stelažų lygio energijos suvartojimo stebėjimui ir valdymui
• Vertikalioms 0U instaliacijoms, kuriose svarbu taupyti stelažo U erdvę

Pagrindinės specifikacijos

• Formos koeficientas: 0U vertikalus PDU
• Kintamosios srovės lizdų skaičius: iš viso 42 (36 IEC C13, 6 IEC C19)
• Įvesties jungtis: 3 m IEC 60309 kabelis (3P+N+E, IP44)
• Vardinė įėjimo įtampa: 200–240 V / 346–415 V (trifazė)
• Dažnis: 50–60 Hz
• Vardinė įvesties srovė: iki 16 A
• Galios talpa: apytiksliai iki 11 kW (trifazė, priklausomai nuo įėjimo įtampos ir įrengimo)

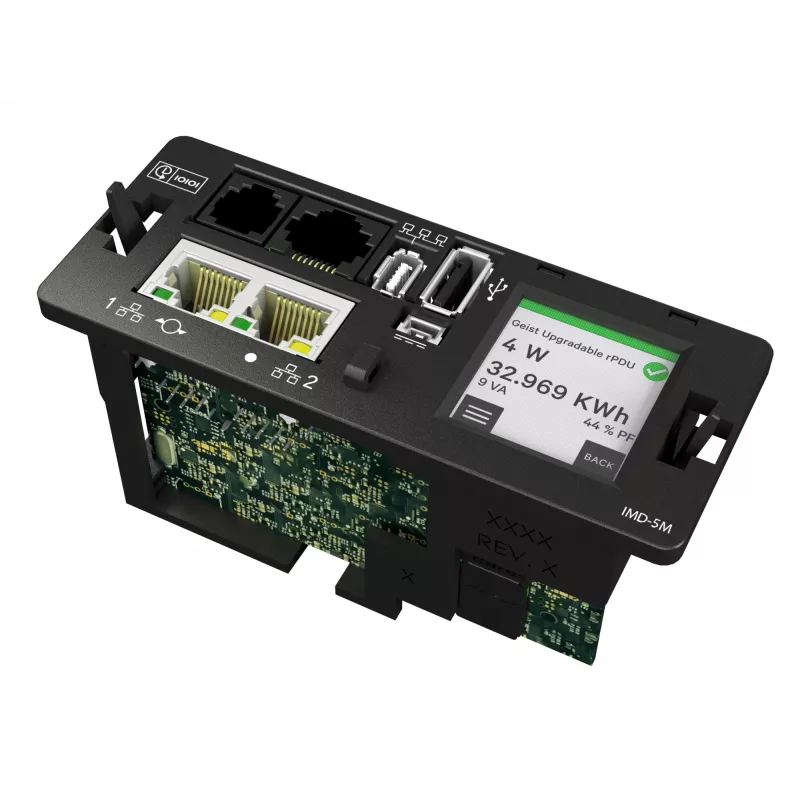

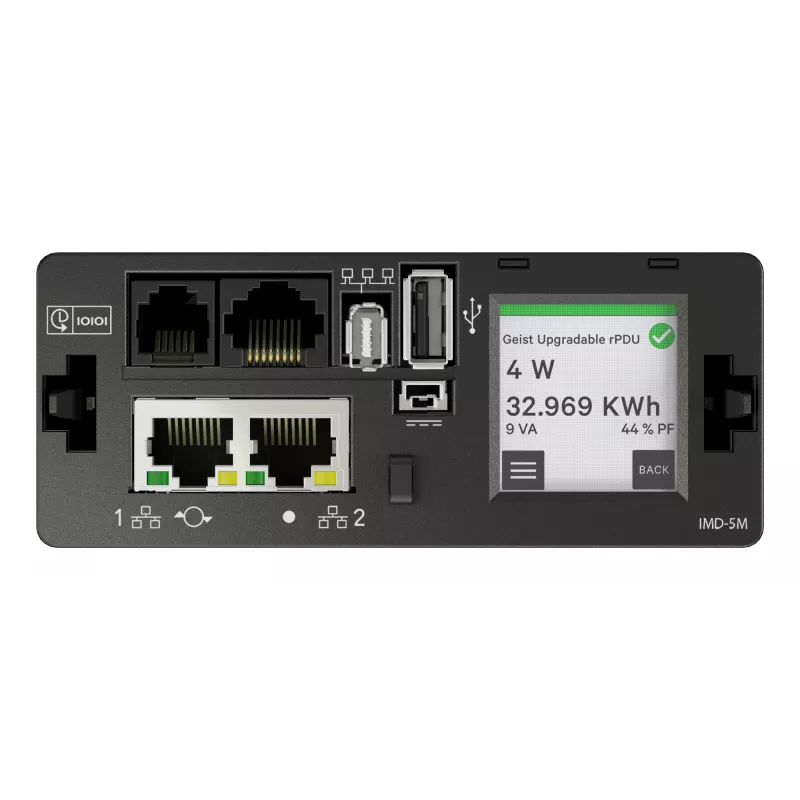

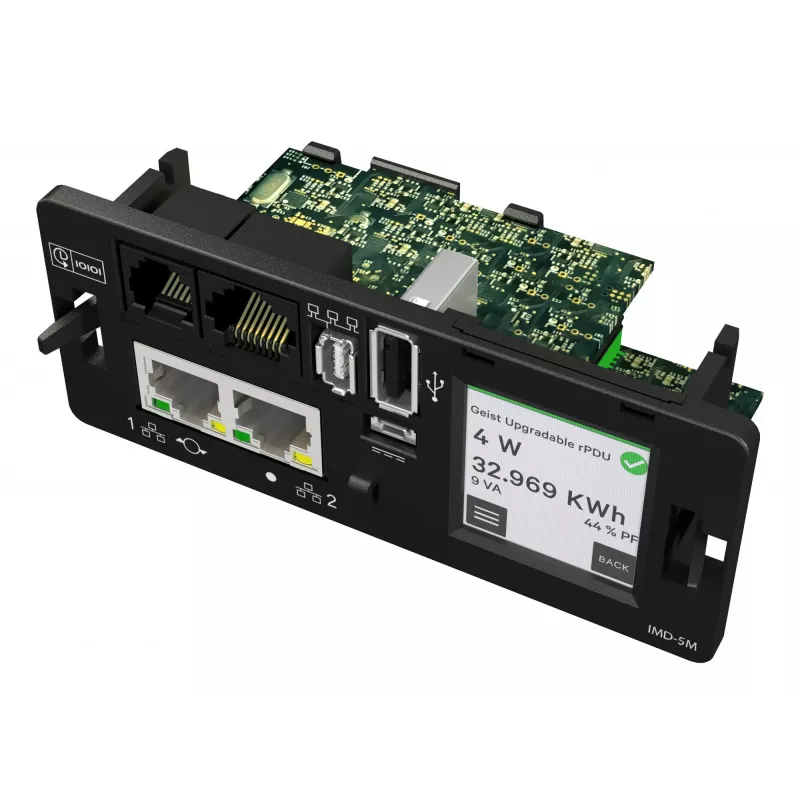

• Vietinis ekranas: 128 x 128 jutiklinis LCD ekranas su orientacijos jutikliu
• Stebėjimas: srovės, galios, įtampos matavimai
• Tinklo protokolai: SNMP, HTTP/S, SSH, NTP (tinklinis stebėjimas ir valdymas)
• Saugumas: saugus paleidimas įrenginio vientisumui užtikrinti
• Sauga ir atitiktis: sertifikuota pagal IEC 62368-1, CE, UKCA ir regioninius EMC ženklus; atitinka RoHS

Kaip naudoti

Sumontuokite Vertiv VP4G20AE vertikaliai išilgai stelažo bėgelio, naudodami gamintojo tvirtinimo detales, kad įrenginys neužimtų U erdvės. Prijunkite IEC 60309 įvesties kabelį prie tinkamo trifazio maitinimo šaltinio, sukonfigūruoto pagal palaikomą vardinę įtampą, ir užtikrinkite, kad įrengimas atitinka vietos elektros kodus. Prijunkite stelažo įrangą prie C13 ir C19 lizdų pagal poreikį, stebėdami apkrovos paskirstymą tarp fazių. Pasiekite vietinius galios rodiklius integruotame jutikliniame ekrane arba sukonfigūruokite tinklo prieigą per SNMP, HTTP/S arba SSH, kad surinktumėte matavimus ir integruotumėte su nuotolinio stebėjimo sistemomis. Naudokite NTP, kad užtikrintumėte teisingą įrašytų duomenų laiko žymėjimą.

Rekomendacijos

Kad veikimas būtų patikimas, subalansuokite apkrovas tarp fazių, kad išvengtumėte bet kurios atskiros fazės perkrovos, prieš jungdami patikrinkite įvesties maitinimo šaltinio ir pertraukiklių parametrus bei apsaugokite tinklo prieigą tinkamomis kredencialais ir tinklo valdikliais. Periodiškai peržiūrėkite stebimus rodiklius, kad nustatytumėte tendencijas, ir laikykitės Vertiv įrengimo instrukcijų bei vietos elektros reglamentų diegimo metu.
