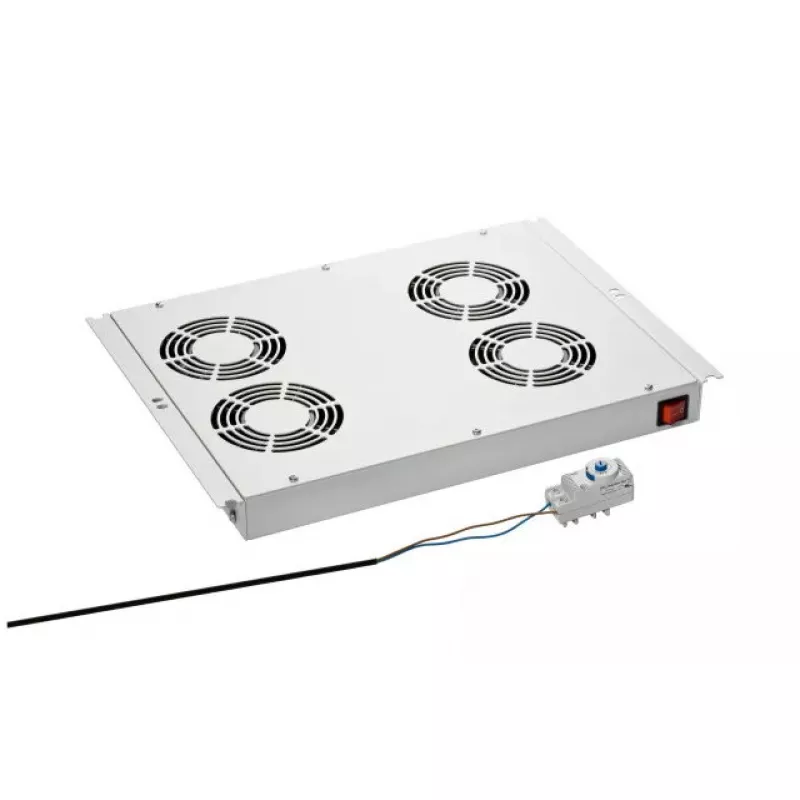

Ventiliatoriaus skydelis EFB Elektronik 691655V3

EFB Elektronik 691655V3 ventiliatoriaus skydelis yra 19 colių, montuojamas į stelažą aušinimo įrenginys, skirtas montuoti tinklo ir serverių spintų stoge. Skydelis pagamintas iš plieno lakšto su šviesiai pilka (RAL7035) arba anglies juoda (RAL9005) dažų apdaila, yra 352 mm gylio ir 48,3 cm pločio, jame yra keturi ventiliatoriai efektyviam oro srautui užtikrinti. Įrenginys priima vardinę 230 V, 50 Hz įtampą, turi šviečiantį įjungimo/išjungimo jungiklį, galinėje dalyje esantį IEC C14 maitinimo lizdą ir įžeminimo lizdą. Komplekte yra termostatas ir montavimo medžiagos; papildomas 19" montavimo rinkinys parduodamas atskirai.

Privalumai

Ventiliatoriaus skydelis pasižymi kompaktišku 19" suderinamumu ir mažu 352 mm gyliu, tinkamu standartiniams stelažams, kur reikalingas montavimas stoge. Komplekte esantis termostatas ir montavimo medžiagos supaprastina diegimą ir leidžia ventiliatoriams veikti pagal temperatūrą. Galinėje dalyje esantis IEC C14 maitinimo lizdas ir atskira įžeminimo jungtis užtikrina tvarkingą ir pasiekiamą maitinimo laidų išdėstymą. Plieninė konstrukcija su pramonine dažų apdaila užtikrina mechaninį stabilumą ir suderinamumą su įprastomis stelažų spalvomis.

Tinka

• Tinklo ir serverių spintų aušinimui iš stogo
• Atvejams, kai reikalingas 19" stelažo suderinamumas su ribotu gyliu
• Temperatūros valdomam vėdinimui naudojant išorinį termostatą

Pagrindinės specifikacijos

• Formos faktorius: 19" ventiliatoriaus skydelis montavimui spintų stoguose
• Matmenys: plotis 48,3 cm (19"), gylis 352 mm
• Medžiaga: plieno lakštas
• Apdaila: RAL7035 šviesiai pilka / RAL9005 anglies juoda
• Ventiliatoriai: keturi integruoti ventiliatoriai (gamykloje sumontuoti)
• Vardinė įėjimo įtampa: 230 V, 50 Hz
• Maitinimo jungtis: galinėje dalyje IEC C14 lizdas (maitinimo laidas nepridedamas)
• Valdymas: per prijungtą termostatą (termostatas pridedamas)
• Jungiklis: šviečiantis įjungimo/išjungimo
• Galinė įžeminimo jungtis: įžeminimo lizdas
• Svoris: 7 kg

Kaip naudoti

Įstatykite ventiliatoriaus skydelį į suderinamos tinklo ar serverių spintos stogo sekciją, naudodami pateiktą montavimo medžiagą arba, jei reikia, papildomą 19" montavimo rinkinį. Prijunkite tinkamą IEC C13 maitinimo laidą prie galinio IEC C14 lizdo ir įjunkite į 230 V, 50 Hz maitinimo tinklą. Pritvirtinkite pridedamą termostatą ir nustatykite norimą temperatūros slenkstį, kad ventiliatoriai įsijungtų automatiškai; naudokite šviečiantį įjungimo/išjungimo jungiklį rankiniam valdymui. Saugiam veikimui užtikrinkite, kad galinis įžeminimo lizdas būtų prijungtas prie spintos įžeminimo.

Rekomendacijos

Įrenkite įrenginį spintose su tinkamais oro srauto keliais ir neuždenkite įsiurbimo ar išleidimo angų. Naudokite termostatą, kad išvengtumėte nereikalingo ventiliatorių veikimo ir palaikytumėte stabilią spintos vidaus temperatūrą. Pasirinkite maitinimo laidą, tinkantį vietiniam maitinimo tinklui, ir patikrinkite, ar spintos montavimo taškai atitinka skydelio gylį ir 19" montavimo raštą.
