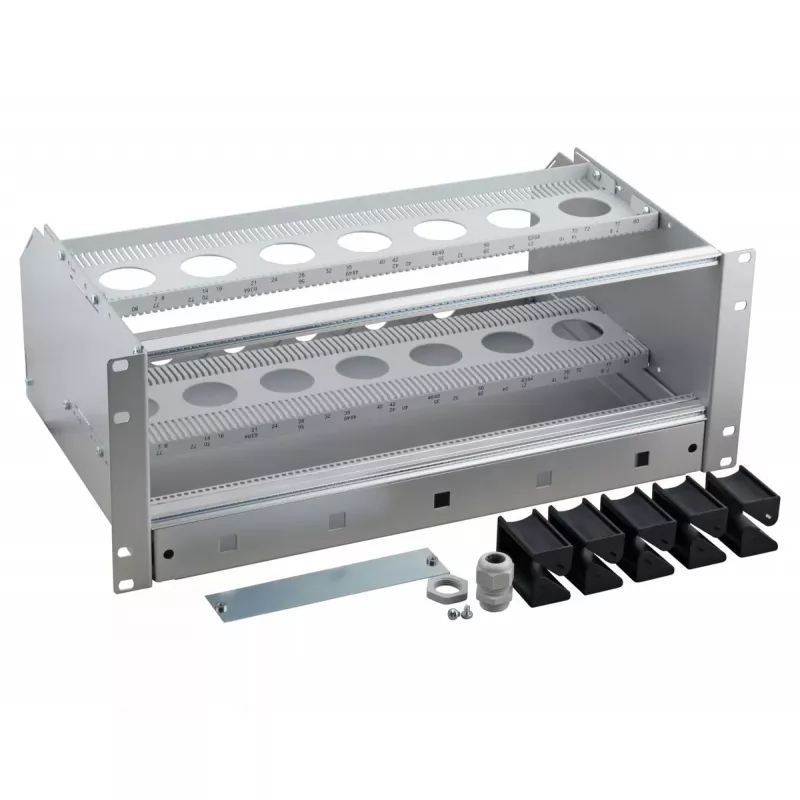

Subrack EFB Elektronik 53711.1 — aliuminio/termoplastiko korpusas, 483×295×178 mm, pilkas

EFB Elektronik 53711.1 yra subrack, skirtas talpinti ant stovo montuojamus elektroninius modulius ir komponentus. Korpusas sujungia aliuminio rėmą su termoplastikinėmis plokštėmis, siūlydamas kompaktišką pėdsaką, kurio išoriniai matmenys yra 483 × 295 × 178 mm. Pilka apdaila ir mišri metalo/plastiko konstrukcija užtikrina mechaninę apsaugą, išlaikant mažą svorį, o konstrukcijoje numatyta vietos modulių kreiptuvų ir kabelių trasavimo priedų montavimui.

Privalumai

Aliuminio ir termoplastiko derinys suteikia ilgaamžiškumo ir sumažinto svorio pusiausvyrą, palyginti su visiškai metaliniais korpusais. Kompaktiškas 4U suderinamas aukštis ir plotis, pritaikytas 84TE/3U išdėstymui, leidžia montuoti ankštoje įrangos spintose ir telekomunikacijų korpusuose. Užbaigtas korpusas pasižymi korozijai atspariais paviršiais ir stabiliais tvirtinimo taškais elektroniniams moduliams, taip pat papildoma atskiro kabelio perteklinio ilgio dėžutės galimybė, skirta tvarkingai valdyti perteklinius kabelius.

Tinka

• Pramoninės valdymo sistemos korpusai ir modulių integravimas
• Telekomunikacijų įranga ir mažos stovo instaliacijos
• Laboratoriniai bandymų stendai ir eksperimentiniai elektroniniai mazgai
• Lauko aptarnavimo įrenginiai, kuriems reikalingas kompaktiškas apsauginis korpusas

Pagrindinės specifikacijos

• Išoriniai matmenys: 483 mm (P) × 295 mm (G) × 178 mm (A)
• Konstrukcijos medžiagos: aliuminio rėmas su termoplastikinėmis plokštėmis
• Spalva: pilka
• Formos faktorius: subrack, suderinamas su 4U / 84TE / 3U išdėstymu
• Numatyta vieta 1U kabelio perteklinio ilgio dėžutei
• Tiekiamas kaip vienas vienetas pakuotėje

Kaip naudoti

Montuokite subrack tinkamoje spintoje arba ant stovo lentynos, naudodami standartinius tvirtinimo taškus. Sumontuokite modulių kreiptuvus ir elektronines plokštes į vidinius montavimo bėgius pagal jų mechaninius brėžinius ir pritvirtinkite modulius atitinkamais varžtais. Nuveskite maitinimo ir signalo kabelius link galinių angų ir pritvirtinkite 1U kabelio perteklinio ilgio dėžutę, kad sutalpintumėte perteklinį kabelio ilgį tvarkingam laidų sujungimui. Užtikrinkite ventiliaciją aplink korpusą ir venkite blokuoti oro srauto kelius šilumą išskiriantiems moduliams.

Rekomendacijos

Patikimam veikimui naudokite šį aliuminio/termoplastiko subrack patalpose, sausose aplinkose ir palaikykite pasiekiamus kabelių įvedimo taškus. Pritvirtinkite modulius prie vidinių bėgių rekomenduojamomis sukimo momento reikšmėmis ir neperkraukite montavimo bėgių virš jų vardinės talpos. Jei instaliacija yra korozinėje arba didelės drėgmės aplinkoje, apsvarstykite papildomas apsaugos priemones, tokias kaip konforminė danga PCB arba visiškai sandari spinta.
