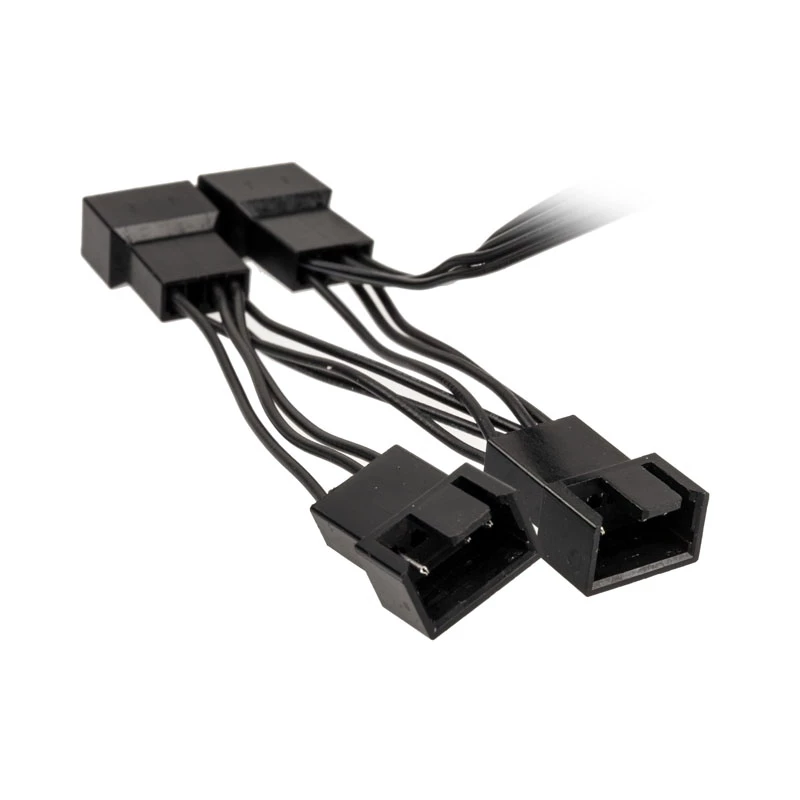

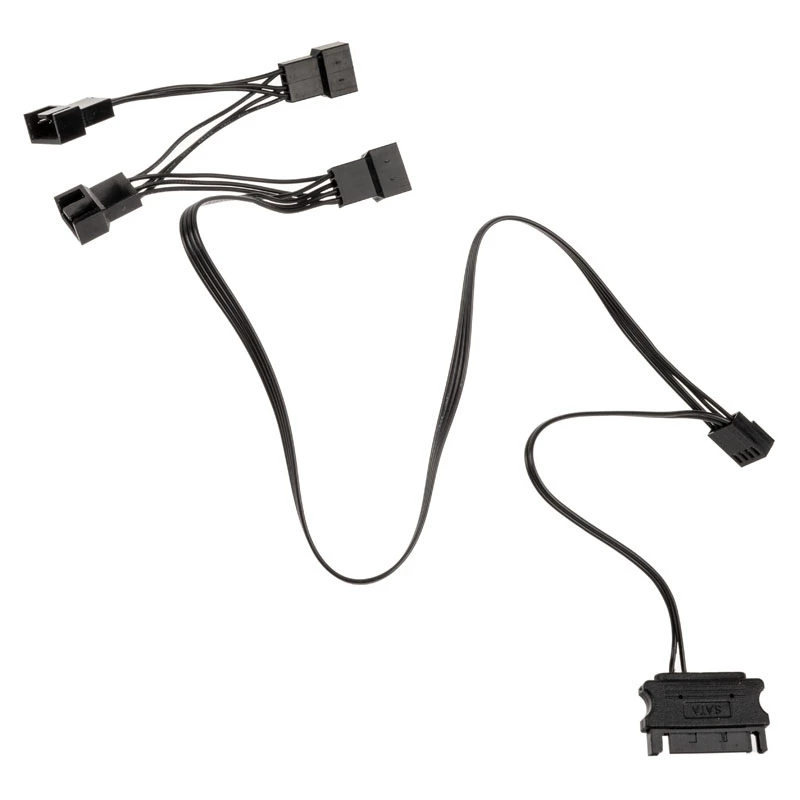

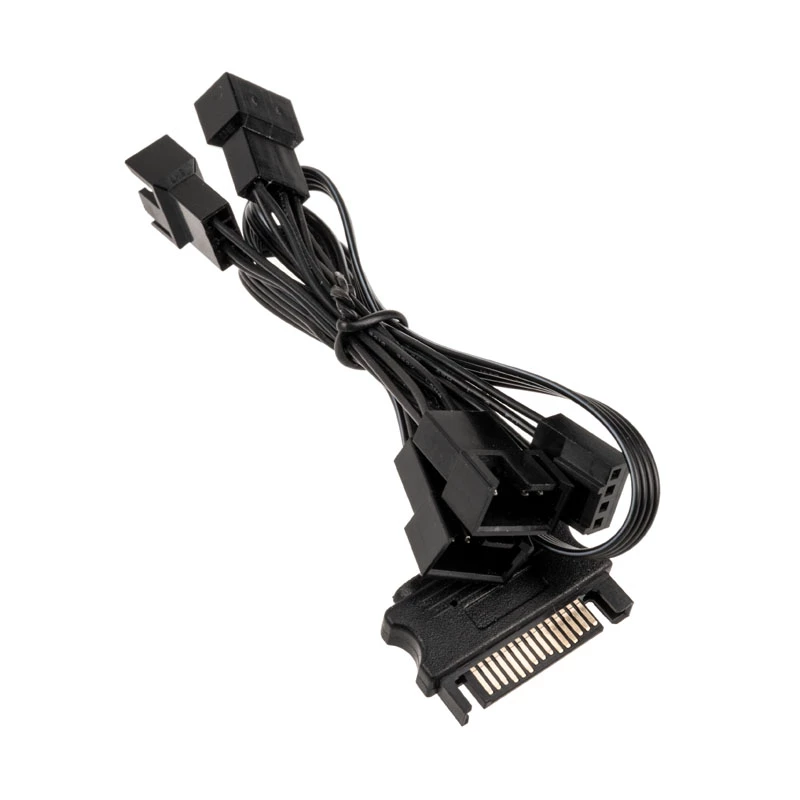

Ventiliatoriaus skirstymo laidas Kolink 1-į-4 PWM 35 cm, 4 kontaktų PWM į 4×4 kontaktų PWM + SATA

Kolink 1-į-4 PWM 35 cm ventiliatoriaus skirstymo laidas užtikrina vieną 4 kontaktų PWM įvestį ir keturias 4 kontaktų PWM išvestis su integruota SATA maitinimo jungtimi. 35 cm laidas sukurtas tam, kad galėtumėte prijungti ir valdyti iki keturių PWM ventiliatorių iš vienos pagrindinės plokštės PWM antraštės, tiekdami papildomą srovę per SATA maitinimą stabiliam veikimui. PWM valdymas leidžia pagrindinei plokštei automatiškai keisti ventiliatoriaus greitį pagal temperatūrą ar BIOS/programinės įrangos nustatymus, mažinant triukšmą, kai nereikia viso oro srauto.

Privalumai

Šis skirstytuvas palaiko nepriklausomą PWM signalo paskirstymą keturiems ventiliatoriams, tuo pačiu perkeldamas energijos poreikį į SATA jungtį, kad būtų išvengta pagrindinės plokštės antraštės perkrovos. 35 cm ilgis subalansuoja pasiekiamumą ir kabelių tvarkymą daugumoje kompiuterių korpusų. Vieno PWM šaltinio naudojimas užtikrina sinchronizuotą greičio valdymą nereikalaujant atskirų ventiliatoriaus antraščių ar rankinio įtampos keitimo. SATA maitinimo tiekimas leidžia keliems didesnės srovės ventiliatoriams veikti patikimai nesukeliant įtampos kritimo ar nestabilumo pagrindinės plokštės jungtyje.

Tinka

• Vieno pagrindinės plokštės PWM ventiliatoriaus antraštės išplėtimui iki kelių korpuso ar radiatoriaus ventiliatorių
• Kompiuterių surinkimui, kur pageidaujamas sinchronizuotas PWM valdymas keliems ventiliatoriams
• Sistemoms, kuriose reikia papildomos galios keliems ventiliatoriams eksploatuoti neperkraunant pagrindinės plokštės antraštės
• Aušinimo konfigūracijoms vidutinio ir pilno bokšto korpusuose su vidutiniu kabelių tiesimo atstumu

Pagrindinės specifikacijos

• Kabelio tipas: 1-į-4 PWM ventiliatoriaus skirstytuvas

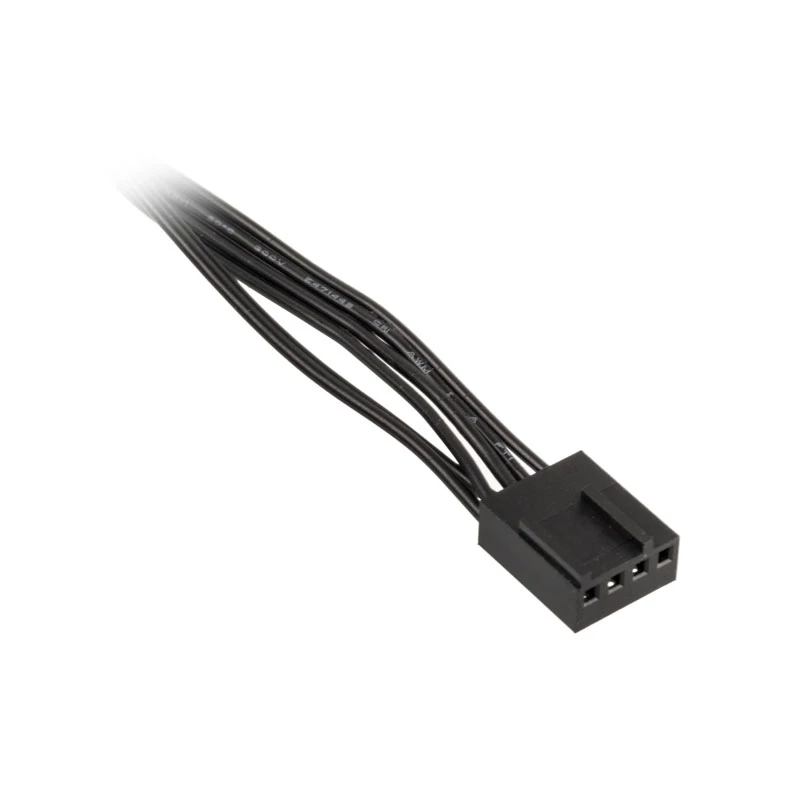

• Jungtys: viena 4 kontaktų PWM įvestis, keturios 4 kontaktų PWM išvestys, viena SATA maitinimo jungtis
• Ilgis: 35 cm (0,35 m)
• Valdymas: PWM signalo perdavimas sinchronizuotam greičio valdymui

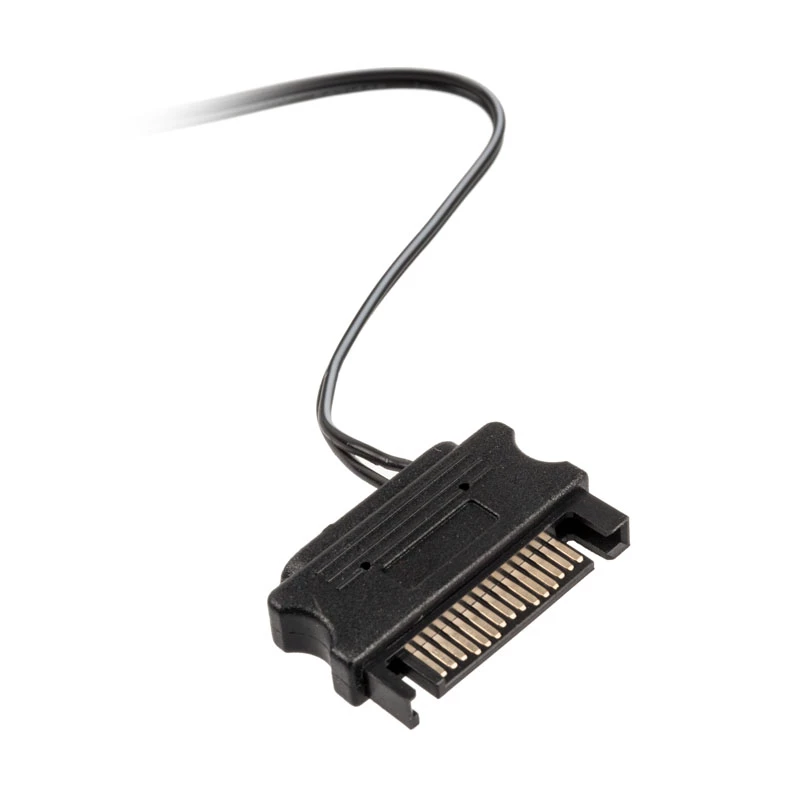

• Maitinimas: SATA maitinimo tiekimas papildomai srovei prijungtiems ventiliatoriams

Kaip naudoti

Prijunkite vieną 4 kontaktų PWM įvestį prie laisvos 4 kontaktų ventiliatoriaus antraštės pagrindinėje plokštėje. Prijunkite iki keturių 4 kontaktų PWM ventiliatorių prie skirstytuvo išvesčių. Jei prijungtas daugiau nei vienas ventiliatorius arba bendras srovės poreikis gali viršyti pagrindinės plokštės antraštės nominalią vertę, prijunkite SATA maitinimo kištuką prie laisvo SATA maitinimo kabelio iš maitinimo bloko, kad būtų tiekiama papildoma srovė. Konfigūruokite ventiliatoriaus valdymą pagrindinės plokštės BIOS ar operacinės sistemos ventiliatoriaus valdymo programoje, kad būtų naudojamas PWM valdymas prijungtoje antraštėje.

Rekomendacijos

Neprijunkite SATA maitinimo kištuko, kol sistema įjungta, kad išvengtumėte jungties pažeidimo; prijunkite jį prieš įjungiant sistemą. Patikrinkite, ar bendra ventiliatorių srovė neviršija maitinimo bloko magistralės pajėgumo. Optimaliam oro srautui ir triukšmo charakteristikoms ventiliatorius dėkite rekomenduojamose įsiurbimo/išmetimo pozicijose ir naudokite pagrindinės plokštės PWM profilius greičiams valdyti.
